150×50×100规格IP67防护电气外壳结构

　　在户外工业测控、露天管线配套的电气回路布设场景中，防护等级达IP67的壳体是核心承载部件，这类壳体需要同时兼顾密封可靠性、内部器件安装兼容性与现场装配便捷性，本次呈现的这款防护外壳，尺寸设定为150毫米长、50毫米宽、100毫米高，恰好适配小体量信号采集模块、微型阀组控制板这类低占空比电气组件的安装需求，在减压阀配套的户外信号采集点位、露天仪表接线节点中，这类尺寸的壳体不会占用过多管线安装空间，同时能给内部接线端子、小型电路板留出足够的走线与散热余量。

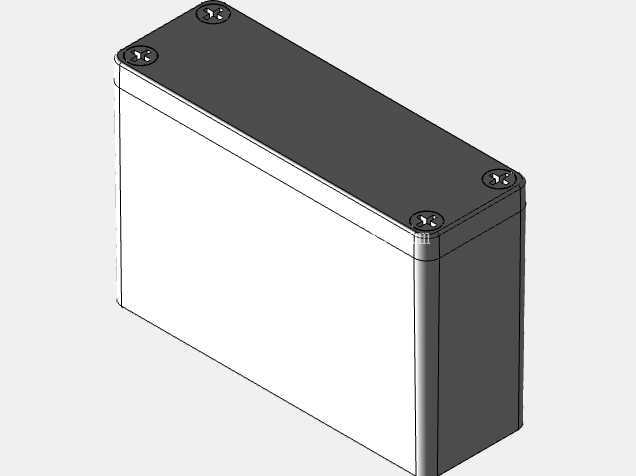

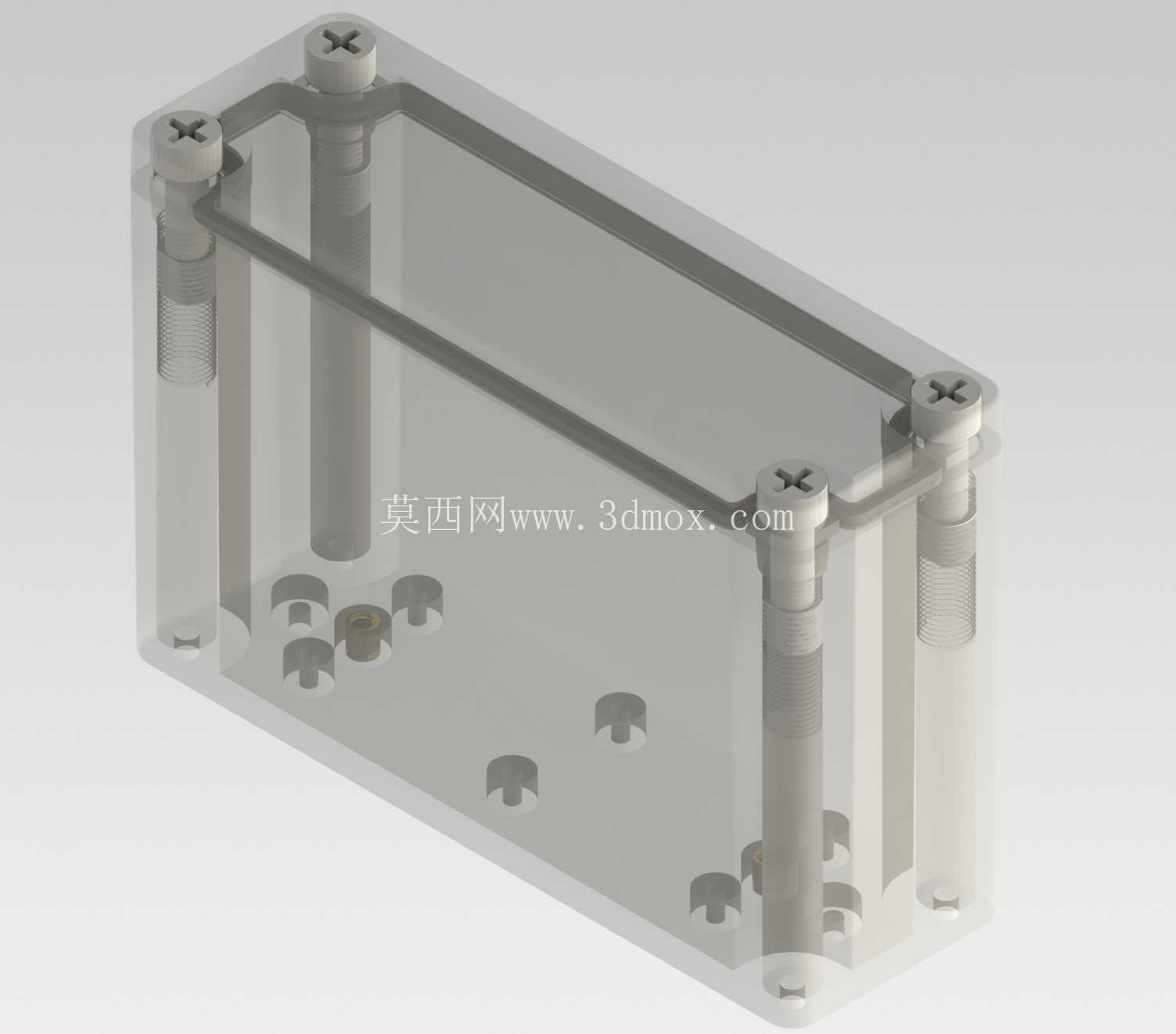

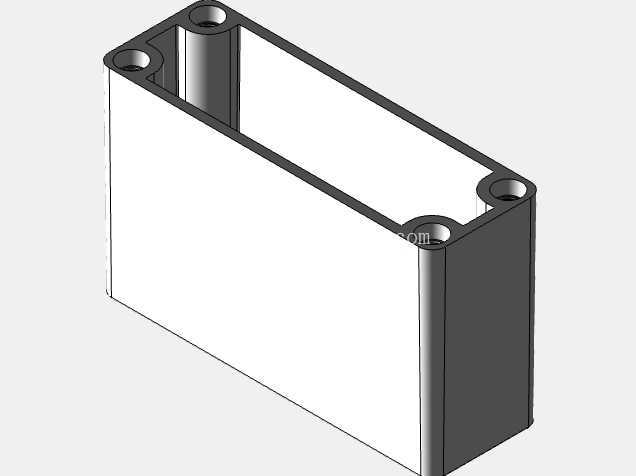

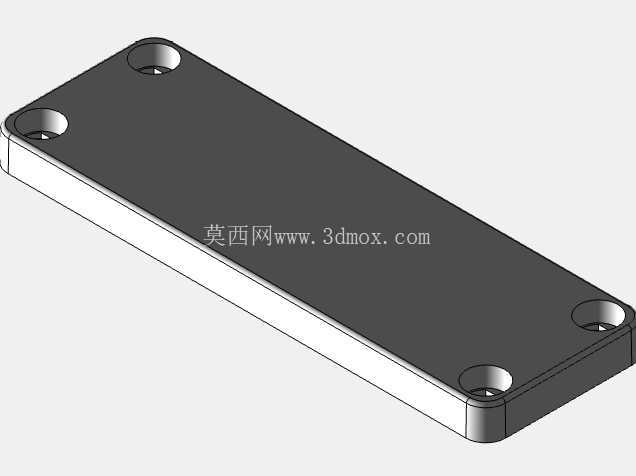

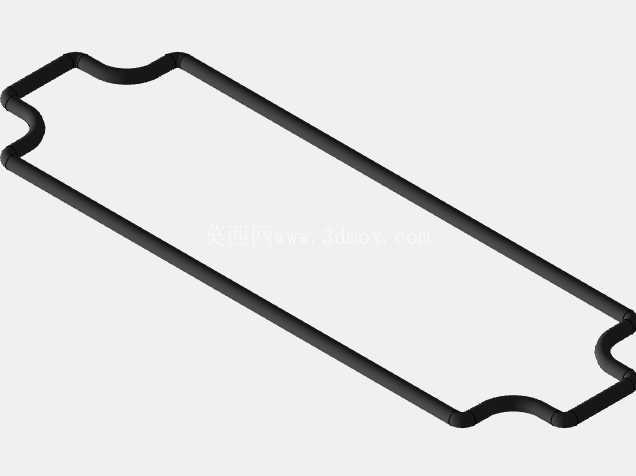

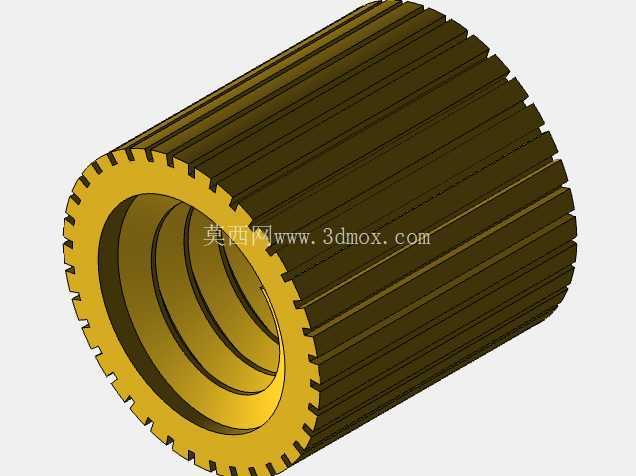

　　从结构设计逻辑来看，这款壳体采用上下扣合加四角螺丝锁紧的密封形式，四角的贯穿锁紧柱直接从壳体底部延伸至上盖锁紧位，避免了在壳体侧壁额外开设安装孔带来的密封隐患，锁紧柱与壳体本体为一体化结构，在注塑成型阶段就能保证柱体与壳体壁面的连接强度，不需要额外加装金属衬套就能满足反复拆装的锁紧力要求，上盖与下壳的贴合面预留了密封胶条的安装槽位，装配时胶条被均匀压缩在贴合面之间，能完全阻挡粉尘侵入，同时在短时浸水的工况下也不会出现水体渗入壳体内部的问题，完全符合IP67防护等级的验证要求。

　　壳体内部的底面上预留了多组不同规格的安装柱位，这些柱位的高度统一设定为3毫米，既可以直接用自攻螺丝固定PCB电路板，也能搭配尼龙支柱实现双层板的架空安装，柱位的排布参考了市面上主流小型采集模块、信号转换板的安装孔距，不需要用户额外打孔改造就能直接适配多数通用小型电气组件，壳体内部的侧壁没有多余的加强筋凸起，能最大化利用内部的容置空间，150毫米的长度方向可以容纳最长130毫米的条形电路板，50毫米的宽度方向预留了两侧各5毫米的走线间隙，方便线缆从壳体两端的预留防水接头位引入后，顺着侧壁间隙完成接线，不会出现线缆挤压电路板元器件的问题。

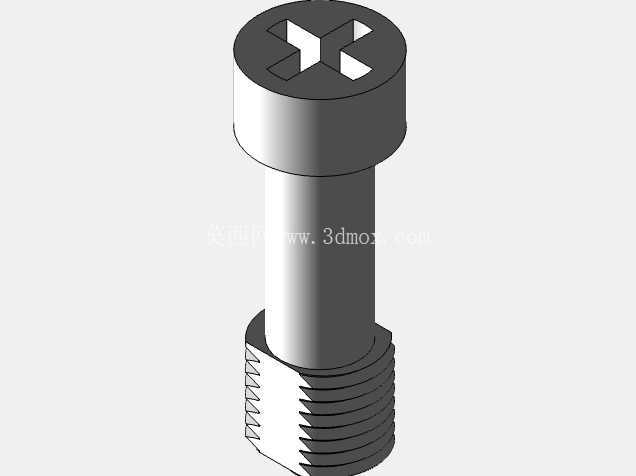

　　在现场安装的边界设计上，这款壳体的四角锁紧螺丝采用标准十字槽机丝，配套的防水垫圈直接套在螺丝柱外侧，装配时不需要额外涂抹密封胶就能实现螺丝位的防水，壳体的四个外角做了R3的圆角处理，既避免了锐边划伤安装人员，也能在壳体受到侧向碰撞时分散应力，减少边角开裂的风险。不同于市面上常见的通用防水盒，这款壳体的尺寸设定完全贴合阀组配套测控模块的安装需求，100毫米的高度方向预留了接线端子的插拔空间，就算是采用插拔式接线端子，也能在不拆下整个壳体的情况下完成线缆的插拔检修，壳体的壁厚均匀设定为2.5毫米，采用常规工程塑料注塑时就能保证足够的结构强度，在户外零下20摄氏度到零上70摄氏度的工况下，不会因为温度形变出现密封面贴合不严的问题。在实际的管线配套场景中，这类壳体可以直接固定在减压阀的旁侧安装支架上，不需要额外制作大尺寸的安装板，150×50×100毫米的外廓尺寸刚好能卡在DN50以下管径的管线旁侧空隙中，不会影响管线本身的保温层安装与后期维护操作，壳体两端的线缆引入位预留了标准PG7防水接头的安装螺纹，用户可以根据实际的线缆数量选择开通单侧或者双侧的接头孔，未开通的孔位保留完整的壁厚密封，不会破坏整体防护性能。从结构建模的细节来看，这款壳体的所有配合面都做了0.2毫米的拔模斜度，符合注塑成型的工艺要求，锁紧柱的内孔深度预留了1.5倍螺丝直径的锁紧余量，不会出现螺丝锁到底还压不紧上盖的问题，内部的安装柱位顶端做了0.5毫米的导向倒角，安装电路板时能快速对准孔位，提升现场装配的效率，密封胶条槽的深度设定为胶条直径的70%，锁紧后胶条的压缩量控制在30%的最优区间，既不会因为压缩量过大导致胶条永久变形失去密封性能，也不会因为压缩量不足出现密封缝隙。
