带有限元应力分析的转向节接头结构设计

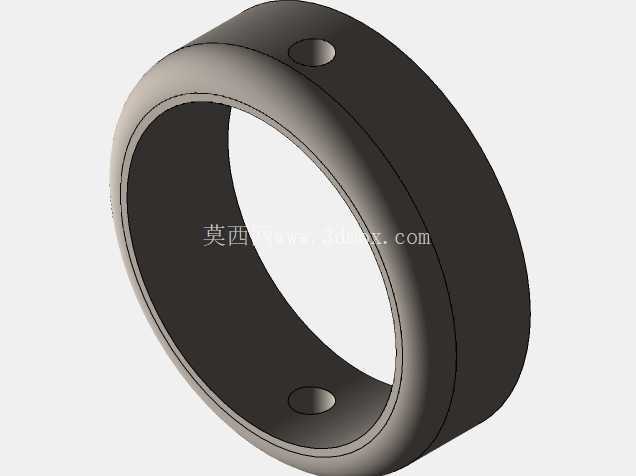

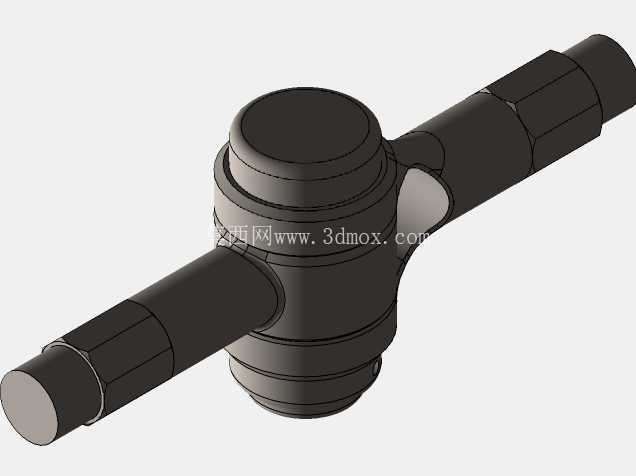

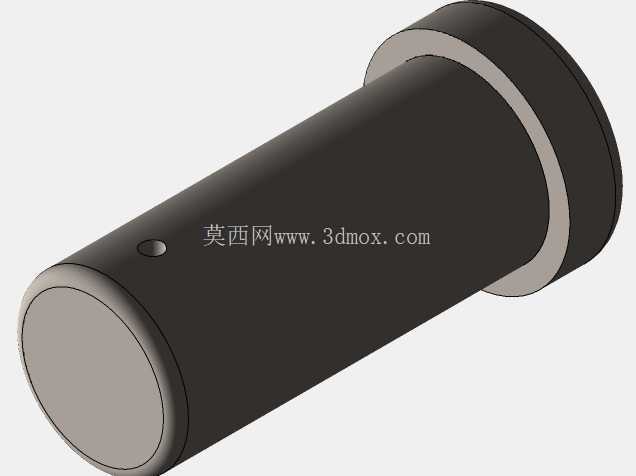

　　在流体输送管路系统的压力调控环节，转向节接头作为减压阀组件的核心连接部件，承担着管路转向衔接、介质流向引导、结构载荷传递的多重作用，这类接头常见于工业液压管路、化工流体输送、气动控制系统的减压阀组安装场景，需要在管路变向的同时，保证连接部位的密封可靠性与结构抗疲劳性能，避免长期受介质压力冲击、管路振动影响出现连接松动、应力开裂、密封失效等问题。从实际工程应用的角度出发，这类接头的设计首先要匹配减压阀的接口尺寸与安装空间边界，接头两端采用外螺纹连接结构，能够直接与减压阀阀体、外接管路实现同轴对接，中部的球形膨大结构一方面是为了适配内部介质流道的转向需求，减少介质流向突变带来的局部流阻，降低介质对冲内壁造成的紊流振动，另一方面也为结构强度补强预留了足够的壁厚余量，避免转角位置因截面突变产生过高的应力集中。

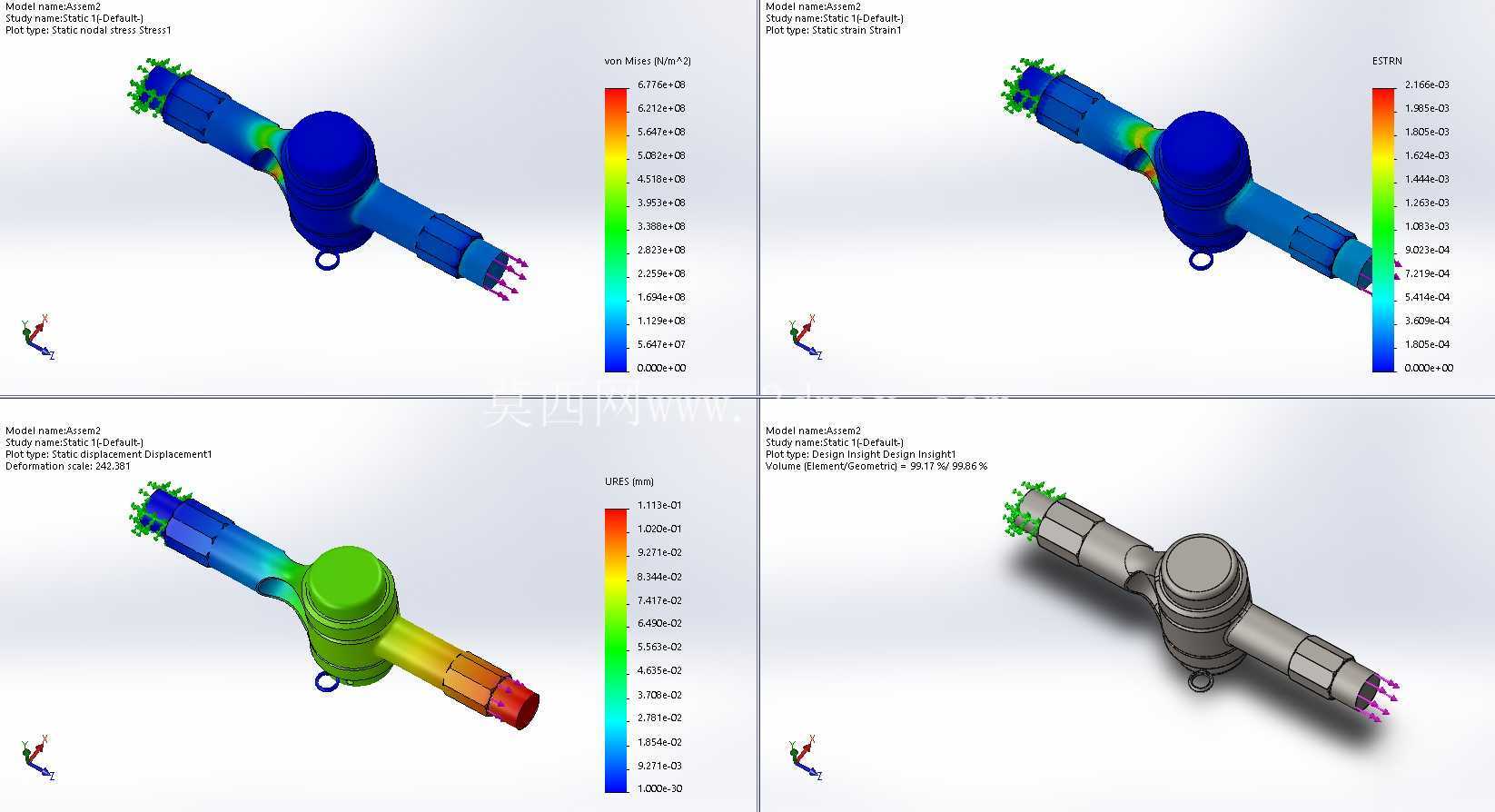

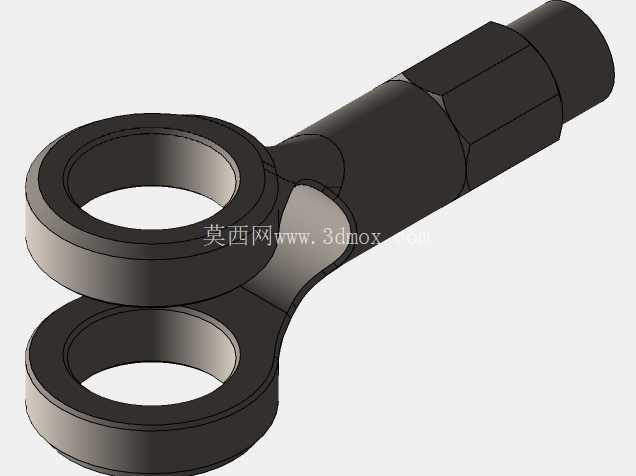

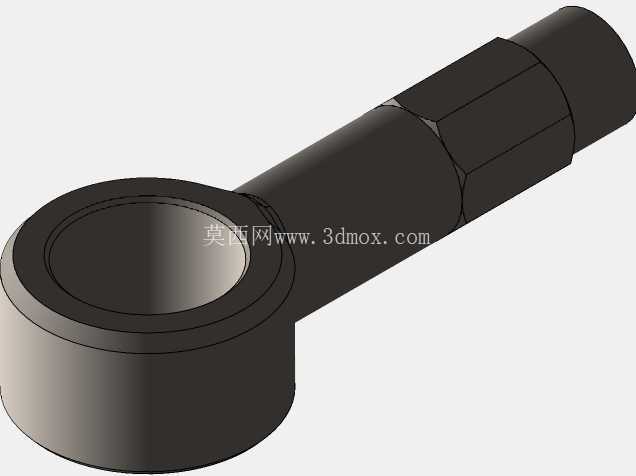

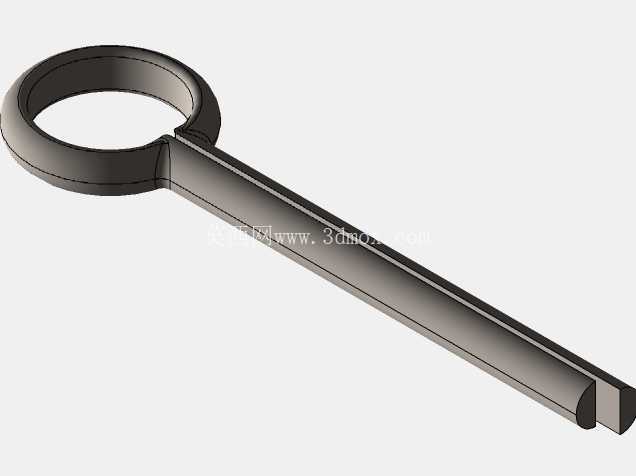

　　接头侧部设置的带孔吊耳结构，是为了满足管路安装时的吊装定位需求，同时也可作为管路固定的辅助挂点，在长距离管路布设时，可通过管卡配合吊耳对接头位置进行辅助固定，抵消管路自重、介质流动带来的轴向与径向载荷，减少连接螺纹部位的持续受力。在结构设计阶段，针对接头的受力特性开展了有限元应力分析，分别模拟了额定工作压力、1.5倍过载压力、带管路振动载荷的多工况受力状态，通过应力云图可以直观看到，接头的高应力区域主要集中在两端螺纹与中部球体的过渡位置，以及吊耳与主体的连接根部，针对这些高应力区域，设计时采用了大圆角过渡结构，避免直角截面带来的应力突变，同时调整了局部壁厚，将最大应力控制在材料许用应力的60%以内，保证长期交变载荷下的结构使用寿命。

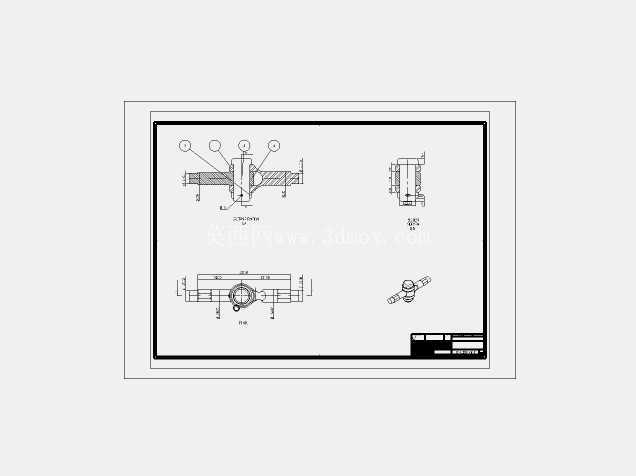

　　从安装边界来看，接头的整体轴向长度、两端螺纹的公称尺寸、中部球体的外径都严格匹配对应减压阀组的安装空间要求，不会与周边的管路支架、其他阀件产生安装干涉，两端连接螺纹的精度按照普通密封管螺纹的公差要求加工，配合密封件可实现额定压力下的无泄漏连接。接头的流道内壁采用平滑过渡设计，没有突兀的台阶与锐角，既可以减少介质流动时的压力损失，也能避免介质中的杂质在转角位置沉积，降低流道堵塞的风险。

　　在实际选型应用中，这类转向接头需要根据管路的公称压力、介质特性、安装空间来匹配对应的材质与尺寸，针对腐蚀性介质场景可更换对应耐腐蚀材质，针对高压场景可进一步调整壁厚与热处理工艺，而本次设计的结构参数可直接适配常规中低压减压阀组的转向连接需求，建模过程中完整还原了接头的所有细节特征，包括螺纹的牙型轮廓、吊耳的安装孔、流道的内部曲面，同时配套的应力分析结果可直接为后续的结构优化、材质选型、工艺制定提供数据参考，帮助结构设计人员快速评估接头的受力状态，减少实物样机的测试迭代次数，缩短阀组的整体开发周期。在管路装配过程中，这类接头的转向角度经过精准校核，可保证外接管路的布设方向符合现场管线的走向要求，避免强行掰动管路带来的装配附加应力，同时接头的外部结构预留了扳手夹持位，安装时可通过标准工具直接施加拧紧力矩，不会损伤接头的主体结构与密封面。
