复古自行车橡胶球气喇叭三维设计

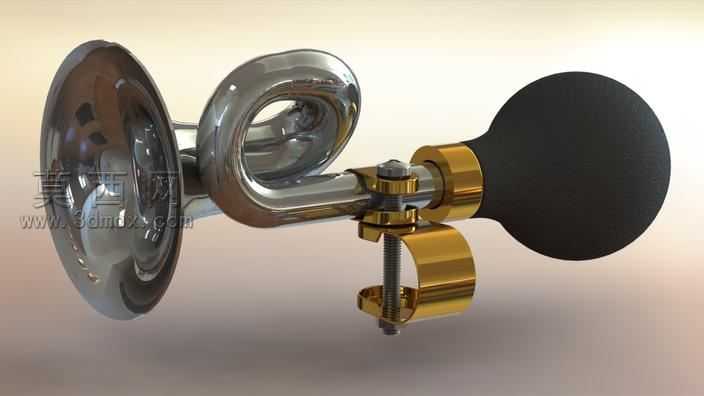

本作品为复古风格自行车气喇叭的三维建模设计，整体采用经典的老式自行车喇叭构型，在三维建模阶段首先完成整体结构的比例规划，将喇叭拆分为金属号身、橡胶气囊、夹持固定组件、金属装饰环四个独立模块分别构建。金属号身部分采用扫掠命令生成弯曲的管状腔体，一端扩展为敞口的扩音碗结构，建模过程中对号身的弯曲弧度做了多轮调整，既保证气流通过时的声学传导效率，也还原了复古配件的圆润造型特征，扩音碗边缘做了细微的卷边处理，还原金属冲压件的真实工艺细节。橡胶气囊部分采用椭球形基础构型，与号身连接的位置做了收窄的衔接结构，建模时预留了与金属号身的装配公差，气囊表面做了细微的磨砂质感纹理规划，还原橡胶材质的触感特征。夹持固定组件采用C型夹搭配锁紧螺栓的经典结构，C型夹的开口尺寸适配常规自行车车把的管径范围，螺栓部分做了全螺纹细节建模，夹身与号身连接的位置设置了旋转调节结构，可实现喇叭安装角度的灵活调整，金属装饰环分别设置在气囊与号身衔接处、夹身与号身固定处，既做结构限位也提升整体的复古精致感。材质渲染阶段，金属部件分别做了镀铬亮面与镀金两种金属材质区分，镀铬部分设置了高反射率与细微的表面划痕纹理，还原使用过的旧金属质感，镀金部分调整了金属粗糙度，呈现温润的暖金色金属光泽，橡胶气囊采用哑光黑色橡胶材质，设置了较低的反射率与细微的颗粒质感，整体渲染采用柔和的影棚布光，突出金属部件的反光层次与不同材质的质感差异。结构设计上充分考虑实际装配的可行性，所有部件的连接位置都预留了合理的装配间隙，夹持结构的锁紧行程满足不同壁厚车把的固定需求，号身的内部腔体做了平滑处理，避免气流通过时产生不必要的紊流影响发声效果，整体设计既还原了复古自行车配件的怀旧外观，也兼顾了实际使用的结构合理性，可作为自行车配件设计、复古周边产品开发的三维参考模型。
