管扩大机非标自动化设备三维模型

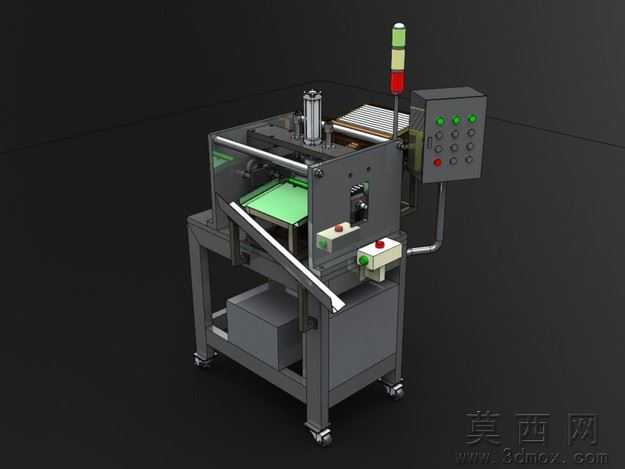

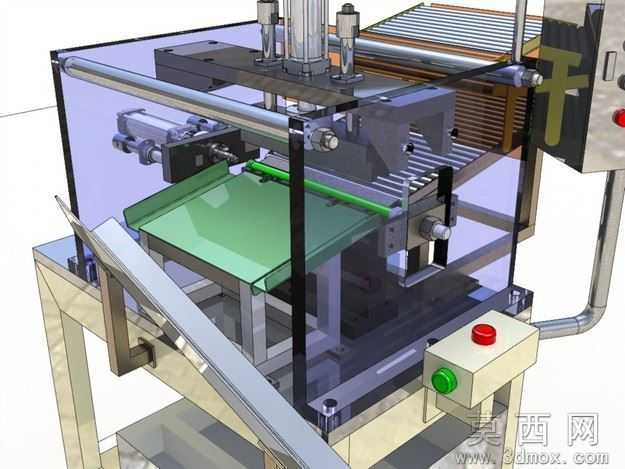

本模型为管扩大机非标自动化设备三维模型，建模阶段以实际管道扩口加工的工艺需求为核心依据，先完成设备整体机架的基准搭建，采用方管焊接机架的结构形式，依次排布上料工位、扩口执行工位、出料工位的空间位置，再逐一完成各功能组件的独立建模，包括气动下压机构、扩口成型模具组件、工件定位夹具、三色警示灯、操作按钮盒、电气控制箱、移动脚轮等部件，建模过程严格遵循机械设计公差配合要求，对运动部件预留合理的装配间隙，确保各机构动作逻辑符合实际加工流程。参数设计层面，设备整体尺寸适配常规车间工位摆放需求，机架底部配置带刹车万向脚轮方便移位与固定，操作面板高度符合人体工程学设计，气动元件选型匹配常规工厂气源压力范围，扩口模具可根据不同管径的加工需求快速更换，三色警示灯对应设备运行、待机、故障三种工作状态，按钮盒设置启动、停止、急停按钮满足操作安全规范。渲染材质方面，机架部分采用哑光金属灰材质模拟方管焊接喷塑效果，操作面板与按钮盒采用浅灰色工程塑料材质，警示灯按标准配置红、黄、绿三色透光材质，工作台面采用绿色防静电胶皮材质，气动管路采用银色金属气管与黑色气管接头材质，电气箱采用深灰色金属烤漆材质，整体渲染效果还原真实工业设备的视觉质感，各部件材质区分清晰便于识别结构组成。结构原理上，该设备通过人工或辅助上料机构将待加工管件放置于定位夹具中，夹具完成工件定位夹紧后，气动下压机构带动扩口模具下行，对管件端部完成扩口成型加工，加工完成后模具上行复位，夹具松开工件，工件沿倾斜出料滑道滑落至收料区域，设备的动作逻辑由内置电气控制系统协调控制，可实现单周期自动运行，也可切换手动模式完成设备调试与模具更换。软件兼容层面，模型提供SolidWorks2011原生格式，同时附带STEP、IGES通用三维格式，可兼容Creo、UG、ProE、CATIA等主流三维设计软件，不同软件用户均可直接打开编辑，无需额外格式转换，模型保留完整的装配层级与零件特征，方便用户根据自身需求修改参数、调整结构。研发教学应用层面，该模型可作为非标自动化设备设计的参考案例，帮助机械设计从业者了解管道加工类设备的结构布局与动作逻辑，也可用于高校机械设计制造、自动化等专业的教学演示，让学生直观掌握非标设备从需求分析到结构设计的完整流程，还可作为企业设备改造、同类机型研发的基础参考模型，缩短设计研发周期，降低前期方案验证成本。
