双轴滚珠丝杠线性运动滑台三维设计

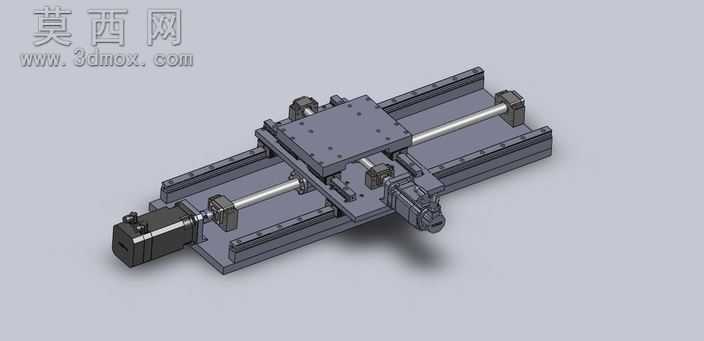

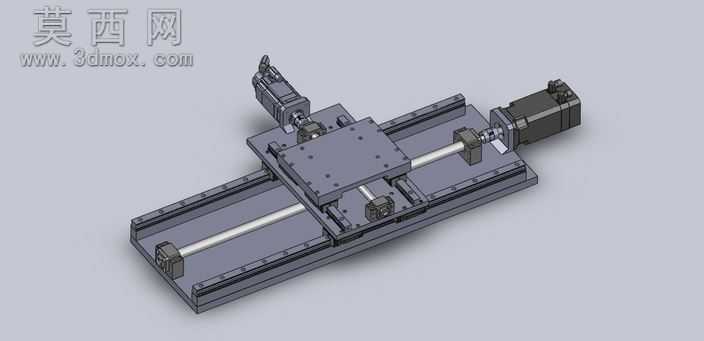

本模型为双轴线性运动滑台模组，采用SolidWorks完成全参数化三维建模，所有零件均按照机械加工通用公差标准设计，可直接导出工程图用于生产加工参考。建模过程中先完成底层基准轴、基准面的搭建，优先绘制固定底座的型材基体，按照线性导轨的安装孔位完成底座安装面的特征切除，保证导轨安装基准的平面度与平行度要求。模型渲染阶段采用金属磨砂材质模拟铸铁底座的质感，对滚珠丝杠、直线导轨的运动接触面赋予抛光金属材质，伺服电机外壳采用哑光工业漆材质，搭配合理的环境光遮蔽效果，完整呈现模组的真实装配质感。结构设计上采用十字堆叠的双轴布局，下层轴负责长行程水平方向传动，上层轴搭载于下层滑台之上，负责垂直于下层行程方向的短距离传动，两个运动轴均采用滚珠丝杠作为传动元件，搭配方形直线导轨作为导向支撑，相比光轴导向具备更高的负载能力与运动精度。每个轴的端部均通过联轴器连接伺服电机，电机安装座采用一体化铣削结构，保证电机轴与丝杠的同轴度，避免传动过程中出现卡顿或磨损加剧的问题。滑台台面预留了标准的螺纹安装孔阵列，可根据实际使用需求搭载不同的执行末端，满足多场景的点位运动需求。设计过程中充分考虑了装配干涉问题，所有运动部件均预留了合理的安全间隙，丝杠端部配置了锁紧螺母与轴承支撑座，可通过调整螺母预紧量消除丝杠传动间隙，提升反向运动的定位精度。整体模型包含完整的零件装配关系，可直接用于运动仿真验证，模拟双轴联动的运动轨迹，也可作为非标自动化设备的基础运动模组参考，帮助设计人员快速完成设备的整体方案搭建，减少重复建模的工作量。
