双单元立式专业演出音箱结构设计

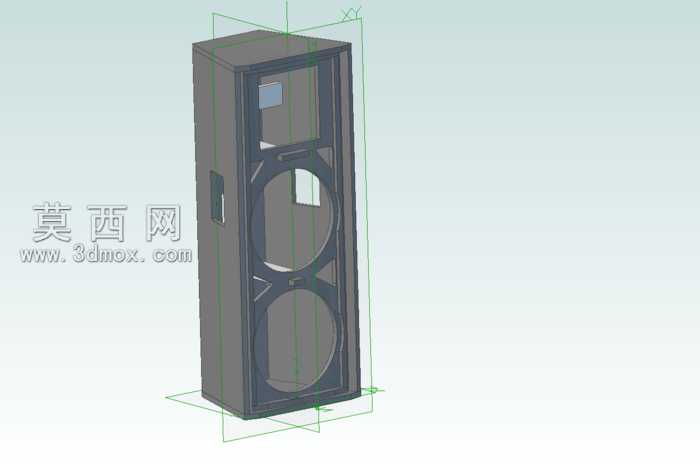

本模型为双15英寸单元配置的立式专业演出音箱三维结构设计，建模过程中严格遵循专业音响设备的工业设计规范，首先基于Peavey经典215系列音箱的声学结构参数，在三维软件中完成整体比例的草绘定位，确定箱体高度、宽度、深度的黄金比例，避免驻波干扰的同时兼顾现场摆放的视觉协调性。箱体主体采用3/4英寸中密度纤维板作为基材进行建模，所有板材拼接处均做了45度斜角对接的结构细节还原，模拟实际生产中的榫卯拼接工艺，保证箱体结构刚性，减少大音量工作下的板材谐振失真。模型完整还原了双低音单元的安装沉孔结构，两个大尺寸低音单元采用上下垂直排布的布局，单元安装位预留了标准的螺丝固定孔位与密封胶槽细节，上方独立的高音单元安装腔体做了分隔式结构设计，避免低音单元的背波干扰高音单元的工作状态。箱体侧面建模还原了嵌入式的提手结构，提手位置做了人体工学的内凹弧度处理，方便演出场景下的搬运移动，背部预留了接线面板的安装凹槽与功放模块的固定位，可适配无源或有源两种配置方案。材质渲染阶段，箱体表面赋予黑色耐磨磨砂纹理材质，模拟真实演出音箱的防滑耐磨涂层，单元振膜采用复合纸盆材质搭配橡胶折边的质感表现，金属安装螺丝赋予镀锌防锈的金属质感，整体渲染效果还原了专业演出设备的工业质感。设计过程中充分考虑了声学性能与结构强度的平衡，内部预留了吸音棉的填充空间与加强筋的安装位置，所有边角均做了小圆角过渡处理，既避免生产过程中的板材崩边问题，也能减少声音的尖锐衍射，让声场扩散更加均匀自然。
