伺服液压控制钣金成型压力机装配结构

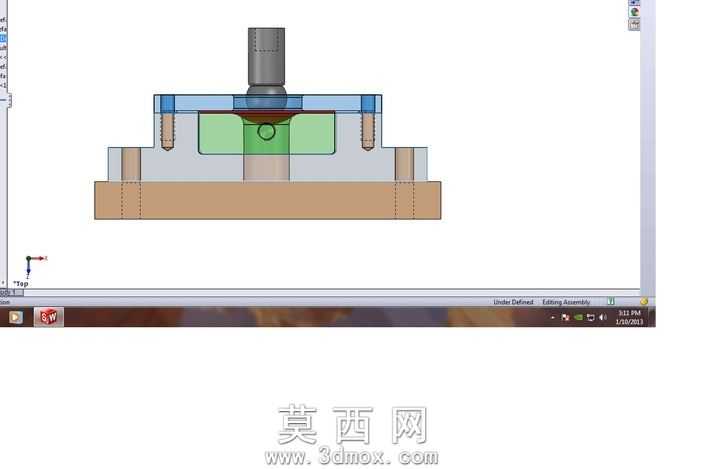

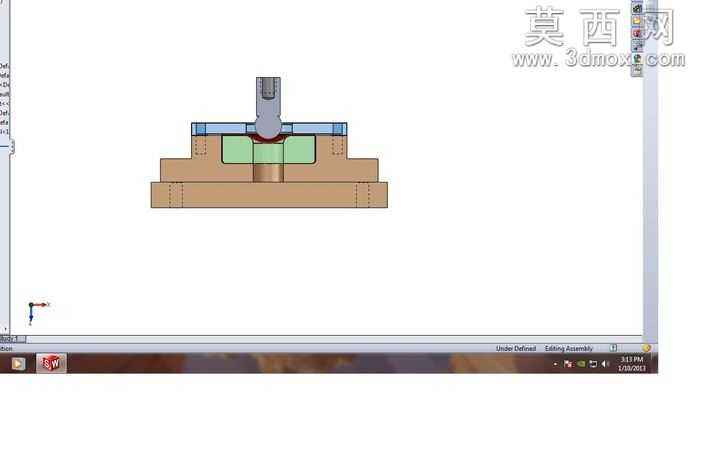

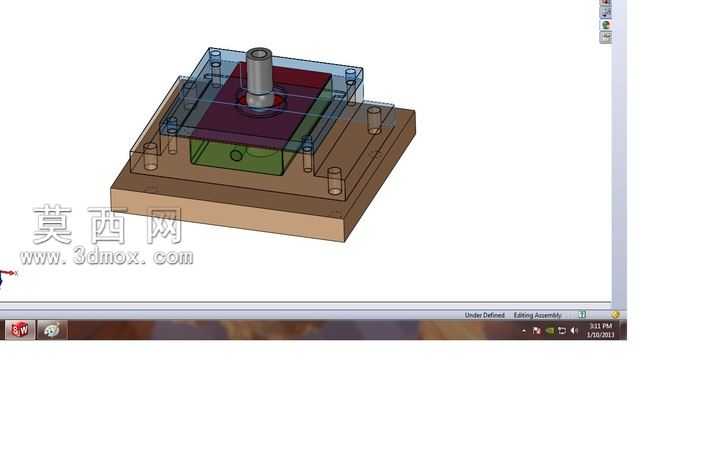

本模型为伺服液压控制的钣金成型压力机与模具装配结构，采用三维参数化建模方式完成整体装配设计，建模过程中严格遵循机械装配的配合逻辑，对各零部件的同轴度、平行度、行程间隙等关键参数做了精准约束，确保装配体可完整模拟实际冲压成型的运动过程。模型整体分为上部液压驱动单元、中部成型模具单元、下部基座承载单元三个核心模块，上部液压驱动端采用伺服控制的压头结构，压头与模具上模座做刚性配合约束，可精准输出可控的下压力与下行行程；中部模具单元包含上模、成型型腔、下模定位结构，型腔部分针对钣金件的成型弧度做了曲面优化，上下模合模时的贴合面经过公差校验，可保证钣金件成型后无起皱、开裂缺陷；下部基座采用多层支撑结构，设置有定位销孔与螺栓连接位，可保证整体设备运行时的结构稳定性。材质渲染层面，对金属结构件赋予了不同质感的金属材质，液压压头采用调质钢的哑光金属质感，模具部分赋予模具钢的高硬度金属材质，基座部分做了铸铁的粗糙质感区分，不同功能部件的材质差异可直观区分结构层级。设计思路围绕伺服液压的精准控制特性展开，相较于传统液压成型设备，该结构可通过伺服系统实时调整压头的下行速度、压力大小与保压时长，适配不同厚度、不同材质钣金件的成型需求，模具部分采用快换式定位结构，可快速更换不同型腔的模具完成多规格钣金件加工，整体结构紧凑，各部件的受力路径经过优化，可有效降低冲压过程中的结构形变，提升钣金成型的精度与一致性，装配过程中对所有运动部件做了干涉检查，确保压头下行、合模、开模的全行程无结构干涉，可直接用于后续的工程图导出、运动仿真分析与生产加工参考。
