生物质颗粒燃烧送料传动装置设计

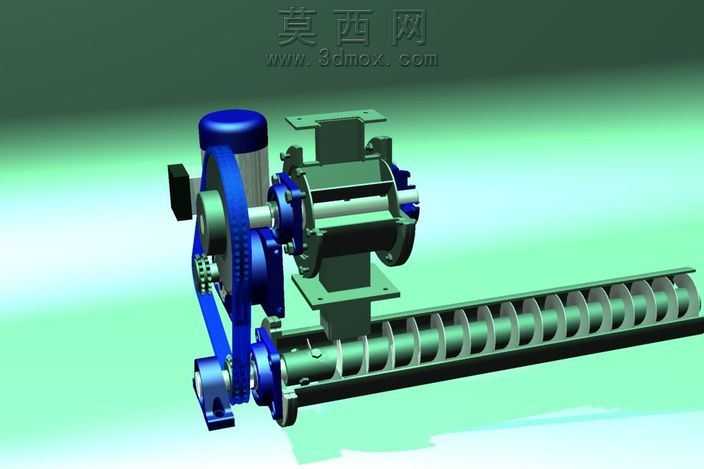

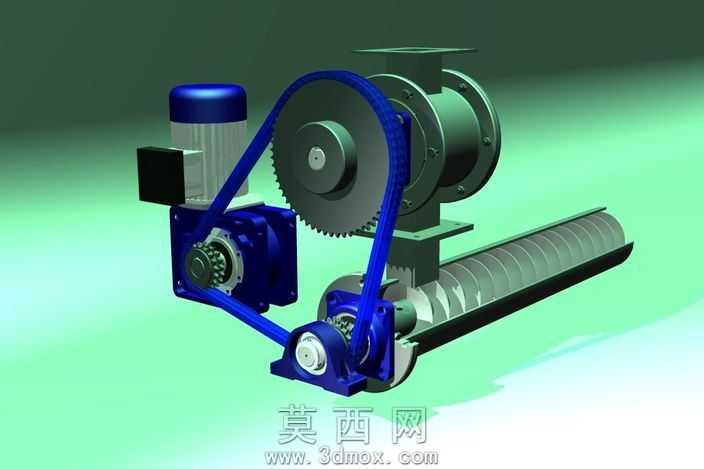

本作品为生物质颗粒燃烧器的核心传动送料三维建模设计，整体采用模块化装配思路完成全参数化建模，在三维建模过程中严格遵循机械设计公差配合规范，对每一处装配连接关系都做了干涉检查，确保各运动部件运行无卡滞。模型整体结构分为动力输入单元、减速传动单元、螺旋送料单元以及燃烧腔连接法兰四个核心模块，动力端采用立式伺服电机作为动力源，电机输出端连接蜗轮蜗杆减速箱，通过减速箱实现第一级大扭矩减速，将电机高转速低扭矩的动力转换为低转速大扭矩的输出，适配螺旋送料机构的低速重载运行需求。减速箱输出端通过同步带轮传动组件连接螺旋输送轴，同步带采用蓝色聚氨酯材质建模，带轮齿形与同步带齿槽完全啮合，建模时还原了同步带传动的缓冲吸振特性，同时在带轮两侧设计了挡边结构，避免传动过程中同步带跑偏脱落。螺旋输送轴采用等距变径螺旋叶片建模，叶片与输送壳体之间预留合理间隙，既保证颗粒物料输送过程中不会出现卡料堵料问题，又能减少叶片与壳体的磨损，输送轴两端采用带座轴承支撑，轴承座做了加强筋结构优化，提升支撑刚性。燃烧腔连接端采用法兰盘结构，法兰盘上均匀分布螺栓安装孔，可直接与燃烧炉腔密封对接，建模时还原了法兰面的密封槽结构，可适配耐高温密封垫安装。渲染阶段采用金属质感材质对铸铁壳体、钢制齿轮、螺旋叶片做了材质区分，电机外壳采用磨砂蓝漆材质，同步带采用半透明橡胶材质，通过三点布光渲染突出各部件的结构层次，清晰展示内部传动链路的连接关系。设计过程中充分考虑了设备的维护便捷性，各模块之间采用螺栓快拆连接，减速箱、带轮组件、螺旋轴均可单独拆卸更换，无需整体拆解设备，同时整体结构紧凑，传动链路短，动力损耗低，可适配不同功率的生物质颗粒燃烧设备使用，满足中小型锅炉、烘干设备的颗粒燃料自动送料燃烧需求。
