明纬HLG-185H-54A防水LED驱动电源结构

　　户外景观照明、市政道路亮化、工业厂房高天棚照明、植物工厂补光系统这类长期暴露在复杂环境下的LED照明场景，对供电单元的可靠性要求远高于室内普通照明，HLG-185H-54A作为恒流恒压输出的LED驱动电源，正是面向这类高要求场景设计的供电部件。从实际选型适配角度看，该电源额定输出功率185W，输出电压适配54V规格的LED灯珠串组，既可以满足单组大功率LED模组的供电需求，也能通过并联分线为多组小功率LED灯条供电，适配范围覆盖了绝大多数中大功率户外LED照明设备的供电要求。

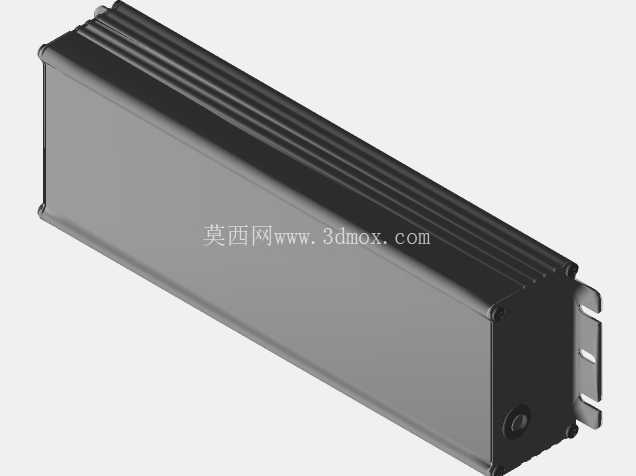

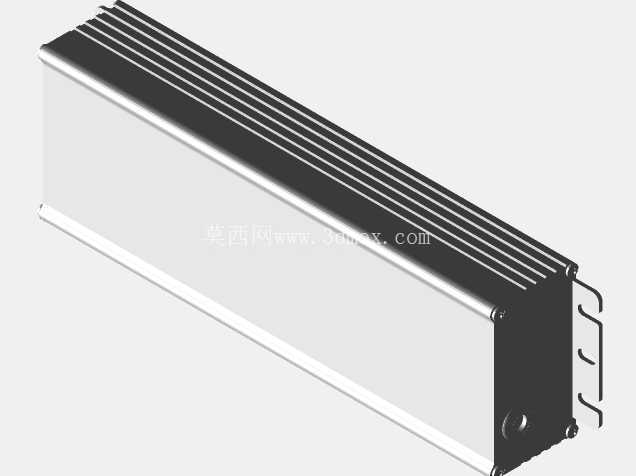

　　建模过程中优先参考官方公开的安装尺寸参数确定整体边界，电源整体为长条形铝合金挤压壳体，壳体两侧预留有标准安装固定孔位，安装孔的孔距、孔径完全匹配户外照明灯具常用的安装支架规格，不需要额外做转接件就能直接固定在灯具腔体内部或者灯杆的安装仓内，壳体侧面的散热筋条沿长度方向排布，建模时还原了筋条的实际高度与间距，这部分结构直接关系到电源工作时的散热效率，筋条之间的空气流通槽可以在自然对流条件下带走功率器件产生的热量，保证电源在-40℃到+70℃的环境温度范围内稳定工作。

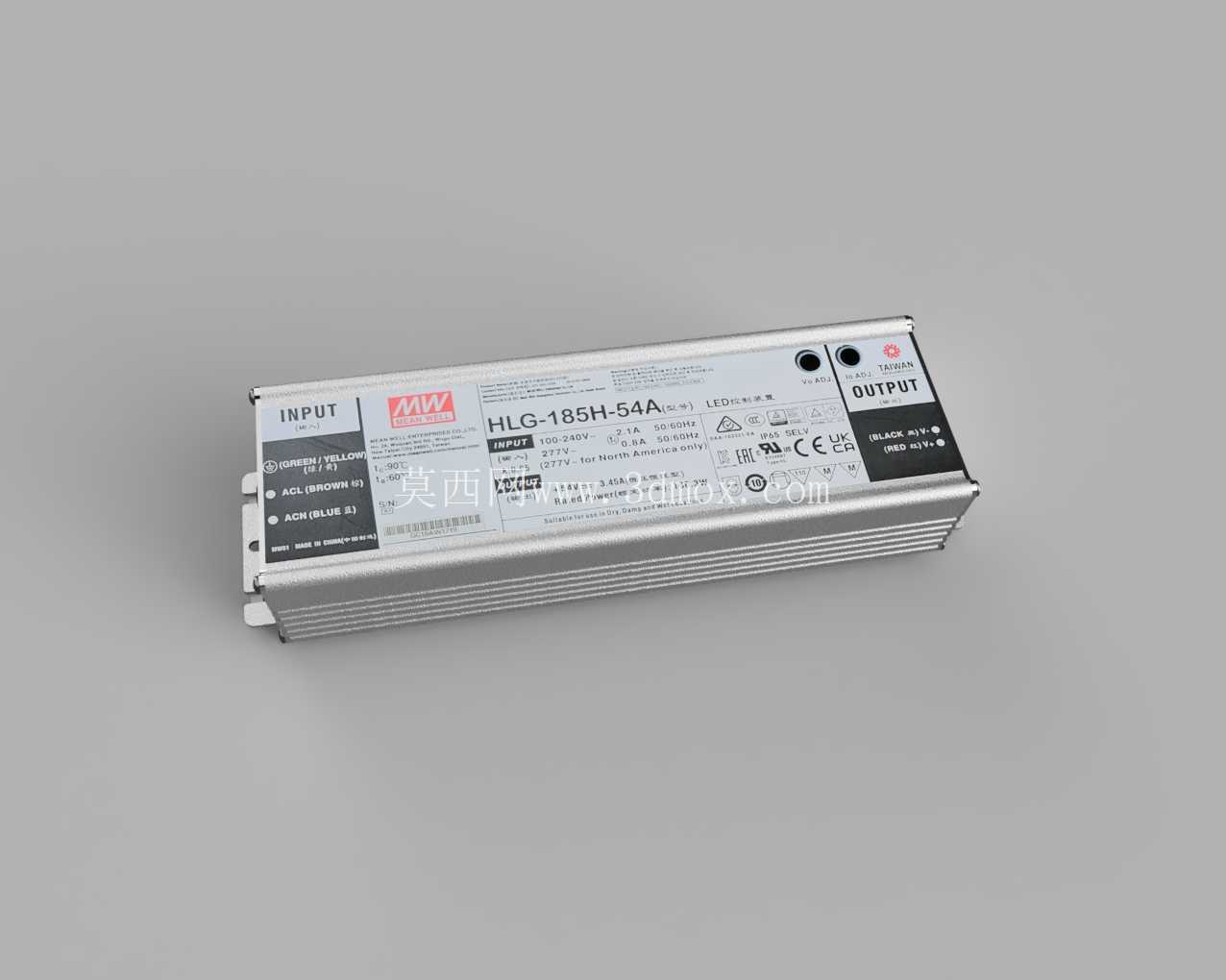

　　壳体两端的输入输出端采用防水格兰头结构，建模时还原了格兰头的螺纹结构与密封胶圈的安装位置，这部分是实现IP67防护等级的核心结构，输入端接交流市电，输出端接LED负载，接线端的内部腔体预留了足够的接线空间，方便现场施工时的线缆压接与固定，不会出现线缆弯折半径不足导致的密封失效问题。电源正面的标签区域建模时保留了标识的位置分区，输入参数、输出参数、认证标识、接线示意的位置都与实物一致，方便结构设计时核对开孔位置，避免灯具外壳遮挡标识影响后期运维。

　　从功能设计逻辑上看，这款电源内置了主动式功率因数校正电路，功率因数可以达到0.95以上，能有效降低电网侧的无功损耗，满足工业场所、市政项目的供电谐波要求；同时内置过流、过压、过温、短路保护机制，当LED负载出现短路或者环境温度超过阈值时，电源会自动降低输出功率或者切断输出，故障排除后自动恢复工作，不需要人工复位，大幅降低了户外照明项目的运维成本。建模时对内部功率器件的排布做了等效还原，虽然没有复刻每一个贴片元件的细节，但主电容、变压器、散热片的位置与实际产品一致，能准确反映电源内部的空间占用情况，方便灯具设计时做腔体的空间避让，避免出现内部元件与灯具结构干涉的问题。

　　在实际工程应用中，这款电源除了常规的户外照明场景，还常被用于户外LED显示屏、洗墙灯、投光灯、隧道灯的供电，因为其防水防尘的特性，也可以直接在露天环境下安装，不需要额外做防水防护箱，能有效降低项目的整体安装成本。建模时特意还原了壳体两端的固定耳结构，固定耳的厚度、弯折角度都与实物一致，既可以采用螺丝穿装的方式固定，也可以配合不锈钢扎带绑定在灯杆或者安装支架上，适配多种现场安装条件。壳体表面的阳极氧化层质感在建模时做了等效处理，氧化层不仅能提升铝合金壳体的耐腐蚀能力，在沿海高盐雾、化工园区高腐蚀的环境下也能长期使用，不会出现壳体锈蚀导致的防护失效问题。

　　从结构设计的细节来看，壳体的拼接缝隙处做了密封胶槽的结构还原，胶槽的宽度、深度符合防水密封的设计规范，装配时在胶槽内注入密封硅胶后合上端盖，就能实现壳体整体的密封效果，这也是该电源能达到高防护等级的关键设计之一。输出端的线缆预留长度可以根据实际项目需求定制，建模时给出了标准配置的线缆长度参考，方便设计时核算灯具内部的走线空间，避免线缆长度不足或者冗余过多导致的装配问题。对于做LED照明设备结构设计的工程师来说，这个三维模型可以直接导入到灯具整体装配中，做安装干涉检查、散热风道模拟、装配工序验证，不需要再自行测量实物尺寸建模，能大幅缩短产品开发的周期，也能避免自行测量带来的尺寸误差导致的装配问题。
