明纬RT-65三路输出开关电源结构设计

　　在工业控制、小型电子设备集成、嵌入式系统搭建的场景里，多路输出的开关电源一直是配电环节的核心部件，这款65W三路输出开关电源的结构设计，完全围绕小空间内的稳定供电需求展开。从实际应用来看，这类电源常被安装在小型工控机箱、仪器仪表内部、弱电控制柜的预留安装位中，需要同时为不同电压等级的负载供电，比如5V回路给主控板、信号采集模块供电，12V回路给继电器、散热风扇供电，24V回路给传感器、小型执行器供电，单台电源就能覆盖多回路供电需求，省去了多台独立电源排布的空间浪费与接线冗余。

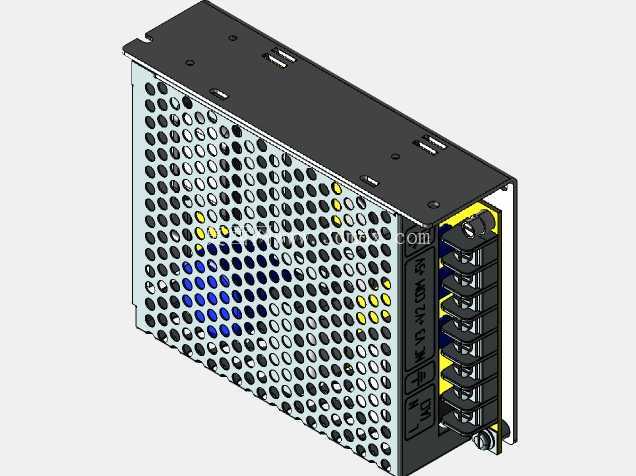

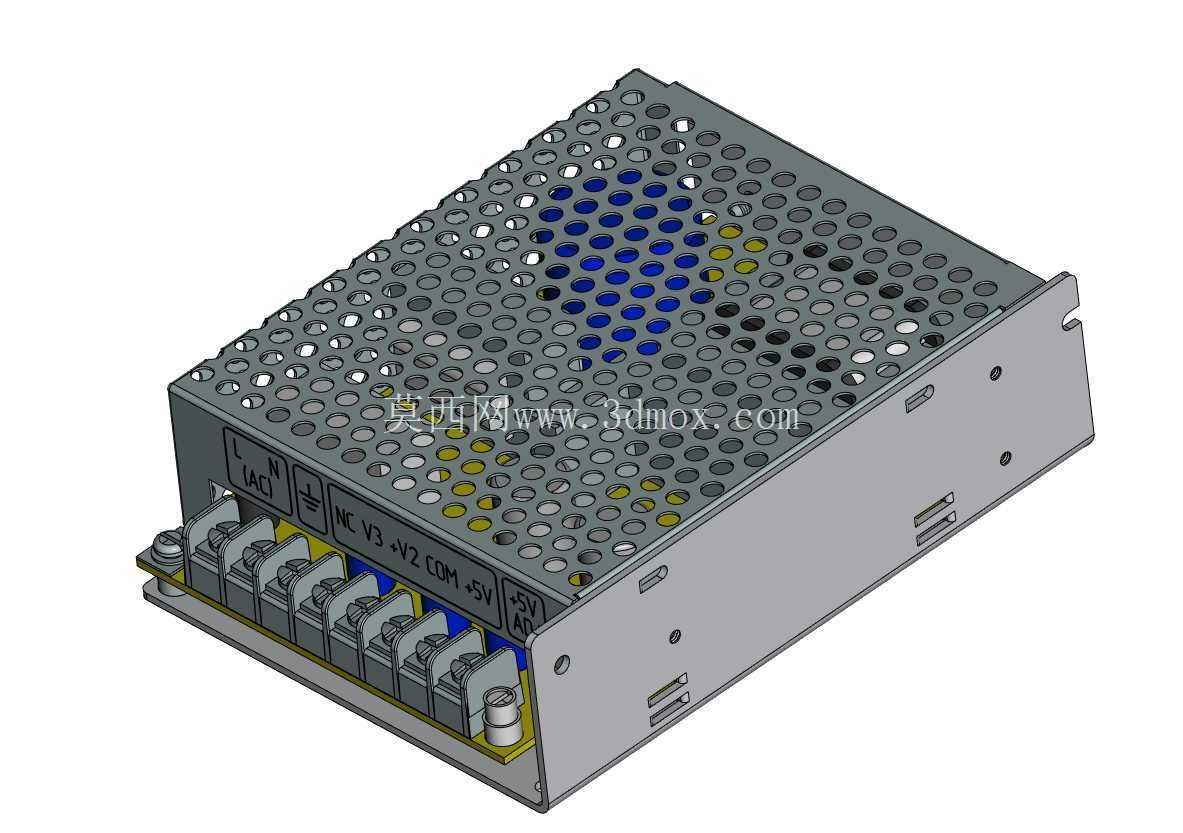

　　从设计思路上看，外壳采用冲孔金属壳体，顶面的密集圆孔并非随意排布，一方面是满足内部功率器件、变压器、整流桥的自然散热需求，热空气可以通过冲孔快速散出，避免密闭壳体内热量堆积导致元器件寿命衰减；另一方面金属壳体可以形成电磁屏蔽层，减少内部开关电路产生的高频电磁干扰向外辐射，同时也能阻挡外界环境的电磁杂波干扰电源内部的稳压回路，保证输出电压的稳定性。壳体的侧边预留了安装固定孔位，适配常见的机箱内螺丝安装方式，安装边界的孔位间距符合行业通用的小型电源安装规范，不需要额外定制安装支架，就能直接固定在标准机箱的安装梁或者设备底板上。

　　接线端采用栅栏式接线端子排，端子的排布顺序清晰标注了输入、各路输出的标识，L、N端对应交流输入，各路输出分别标注电压值与公共端，现场接线时可以直接对应端子标识接线，减少接错线的概率；端子的螺丝压紧结构可以适配不同线径的导线，从0.5平方到2.5平方的多股铜芯线都能可靠压紧，避免长期运行中出现接线松动、接触不良的问题。壳体的侧面预留了散热缝隙，配合顶面的冲孔形成上下对流的散热通道，在满负载65W输出的工况下，内部热量可以通过对流快速带出，保证电源在-10℃到60℃的环境温度范围内都能稳定工作。

　　从外形尺寸来看，这款电源属于小体积三路输出电源，整体长宽高尺寸适配小型设备的内部安装空间，不会占用过多的机箱内部容积，在排布设备内部结构时，可以将其布置在靠近交流进线的位置，缩短交流输入线的走线长度，同时各路直流输出线可以就近连接到对应的负载板卡，减少直流线路上的压降损耗。壳体的边角做了折边钝化处理，安装和维护过程中不会划伤操作人员的手部，也不会刮伤周边的导线绝缘层，避免出现绝缘破损导致的短路风险。

　　内部结构的排布上，功率变压器布置在壳体中部，高压输入回路与低压输出回路做了物理分隔，减少高低压回路之间的串扰；滤波电容布置在靠近输出端子的位置，可以更好地滤除输出电压中的纹波，保证给负载供电的电压纯净度；整流器件、开关管都贴装在壳体的金属内壁上，通过金属壳体辅助散热，不需要额外加装散热风扇，实现无风扇静音运行，适合用在对噪音有要求的仪器仪表、办公类电子设备内部。在实际选型使用时，需要注意安装位置周边预留至少10mm的散热空间，不要将其紧贴在发热量大的器件旁边，避免影响散热效果；接线时要确认输入电压范围匹配，避免过压输入导致电源损坏，各路输出的负载总功率不要超过额定的65W，单路输出的电流不要超过对应回路的额定电流值，保证电源长期可靠运行。
