变压器铁氧体PWM磁芯骨架结构设计

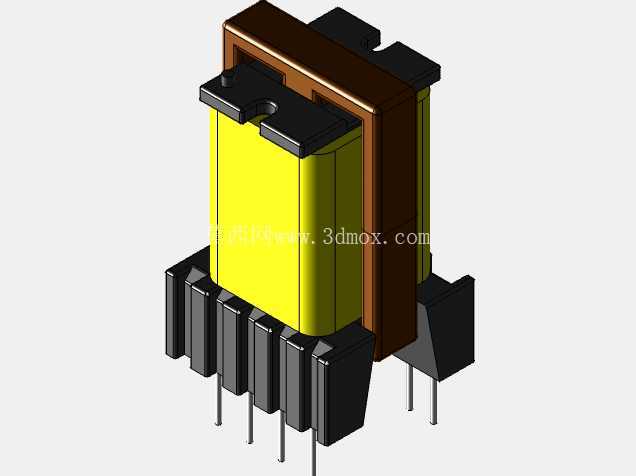

　　在开关电源、高频逆变电路的硬件开发环节，磁芯骨架作为承载绕组、固定磁芯、实现引脚定位的核心结构件，其尺寸精度、结构合理性直接决定了变压器成品的电气性能、装配良率与长期运行可靠性。本次设计的PWM变压器铁氧体配套骨架，针对中小功率反激、正激拓扑的应用场景做了结构优化，适配16mm级宽度的EE型或EI型铁氧体磁芯，整体外形轮廓控制在18.00×16.50×27.00mm的边界范围内，不会占用PCB板上过多的布线空间，适配紧凑型电源模块的布局需求。

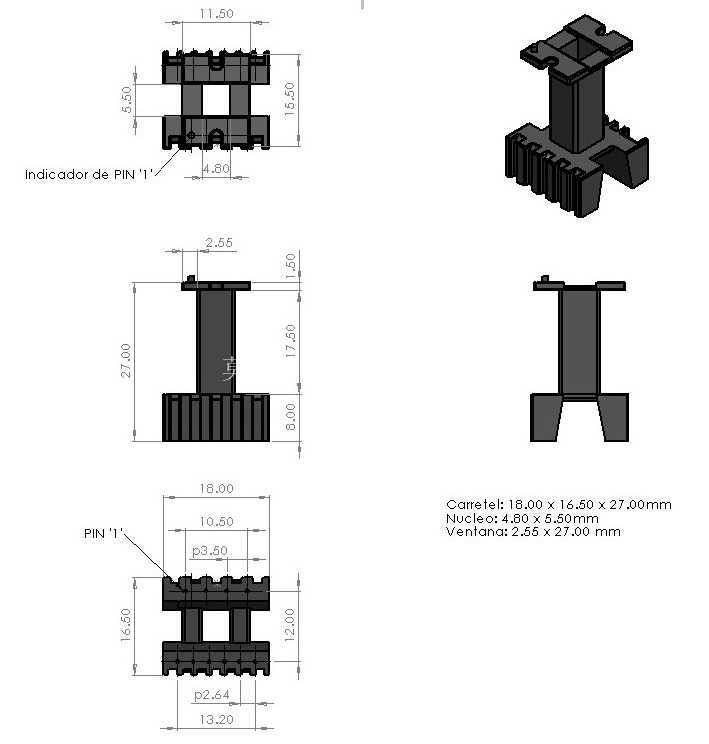

　　从实际装配逻辑来看，骨架的绕线区做了精准的尺寸约束，内部核心绕线窗口尺寸为4.60×5.50mm，能够容纳多股漆包线并绕的绕组结构，满足PWM电路下大电流绕组的载流需求，同时窗口边缘做了0.3mm的圆角过渡，避免绕线过程中漆包线绝缘层被骨架棱角刮破造成匝间短路。骨架上下两端的挡边高度分别做了差异化设计，上端挡边高度1.50mm，下端挡边高度6.00mm，既能够防止绕线过程中漆包线从绕线区滑脱，又给下端引脚的焊盘预留了足够的安全爬电距离，满足安规设计中初次级绕组的电气间隙要求。

　　引脚定位结构是这类骨架设计的核心要点，本次设计的骨架底部设置了PIN针定位槽，槽位间距2.55mm，刚好匹配标准2.54mm间距排针的公差要求，PIN针插入后过盈量控制在0.05mm，既能够保证PIN针插装后不会出现松动歪斜，又不会因为过盈量过大造成骨架本体出现应力开裂。骨架顶部设置了与磁芯匹配的定位卡槽，卡槽宽度11.50mm，深度4.80mm，铁氧体磁芯装配时能够直接卡入卡槽实现预固定，后续点胶固定时不会出现磁芯偏移，有效降低磁芯组装错位带来的电感量偏差问题。

　　从结构强度角度考虑，骨架中部的支撑柱壁厚做了均匀化设计，整体壁厚保持1.2mm，既能够承受绕线过程中绕线机带来的张紧力，不会出现骨架变形断裂的问题，又不会因为壁厚过大造成绕线窗口被过度占用，压缩绕组的可容纳空间。骨架底部两侧设置了对称的安装支脚，支脚高度2.00mm，贴装到PCB板时能够让骨架底部与板面之间留出足够的空隙，既可以避免焊接时助焊剂残留堆积在骨架底部造成绝缘隐患，又能够给PCB板上的走线预留穿过的空间，提升板面布线的灵活性。

　　在实际工程应用中，这类骨架配套的铁氧体磁芯工作频率覆盖20kHz到200kHz区间，完全适配常规PWM控制的开关电源、LED驱动电源、小型逆变模块的使用需求，结构设计上充分考虑了自动化绕线、自动化插装的工艺要求，所有棱角处都做了不小于R0.2的圆角处理，不会出现绕线卡滞、插装卡料的问题，能够适配SMT回流焊的温度曲线，不会因为高温出现骨架变形、引脚脱落的问题。骨架的通风槽结构设计在两侧支脚位置，槽宽2.55mm，长度27.00mm，变压器工作时绕组产生的热量能够通过通风槽快速散出，避免长期高温工作下磁芯饱和、绕组绝缘老化加速的问题，提升电源产品的长期工作稳定性。
