撬装式微量介质剂量投加集成装置

　　在精细化工、水处理药剂投加、食品加工辅料配比这类对介质添加精度有严苛要求的生产场景里，零散安装的泵阀、罐体不仅会占用大量车间平面空间，零散布设的管路还容易出现残留积液、压力损失不均的问题，后期运维排查漏点也需要耗费大量人力。这套集成式的剂量投加装置，就是针对这类现场痛点做的撬装化设计，所有功能组件都集成在统一的方管焊接框架内，不需要现场做复杂的管路拼接，到场后只需要对接进出口主管道和供电线路就能投入使用，能大幅缩短现场安装的施工周期。

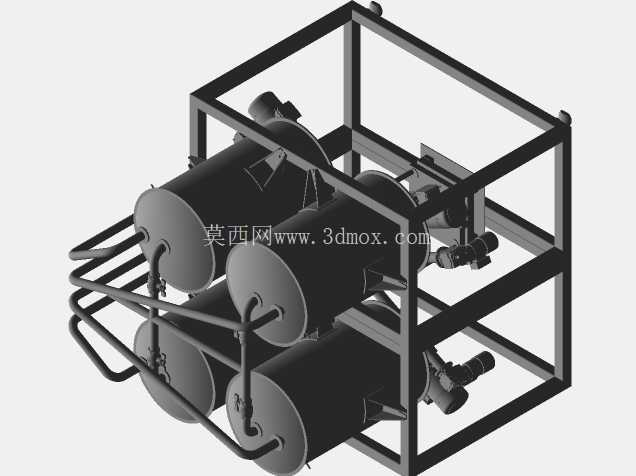

　　从结构布局来看，框架采用标准矩形钢管焊接成型，整体做了满焊防锈处理，四个角预留了吊装孔位，底部设置了叉车搬运槽，不管是车间内短距离移位还是长途运输吊装都能适配，不需要额外制作专用的运输固定工装。框架内部竖向分两层布置四个承压存储罐体，罐体采用卧式安装方式，相比立式排布能有效降低整体设备重心，避免运输或者运行过程中出现重心偏移侧翻的问题，每个罐体的端盖上都预留了介质加注口、排气阀接口以及液位检测组件的安装位，能实时监测罐内剩余介质量，避免出现空泵运转的故障。

　　管路设计上采用了硬管弯折成型的连通结构，所有管路转弯处都做了圆弧过渡处理，没有直角死弯，能减少介质在管路内流动的阻力，同时避免介质残留堵塞管路。每个罐体的出口端都独立配置了截止阀和流量调节组件，可以单独控制每一路的介质投加速率，也能实现单罐体单独维护，不需要整套设备停机就能完成滤芯更换、罐体清理的作业。罐体之间的连接管路都做了等电位跨接，针对易燃易爆类的投加介质，能有效避免静电积聚带来的安全隐患。

　　设备的操作侧预留了足够的操作空间，阀门手轮的安装高度都设置在人体工程学适配的区间内，日常操作调节不需要登高或者俯身探入框架内部，能降低运维操作的难度。框架外侧预留了电气控制箱的安装位，可以根据实际使用需求选配自动计量控制模块，对接生产线的主控系统，实现投加剂量的自动闭环调节，不需要人工现场值守调节阀门开度。

　　安装边界方面，整套装置的外轮廓尺寸完全适配标准工业门的通行宽度，不需要在车间墙体上额外扩宽门洞就能完成设备进场，底部框架的安装孔位按照通用的设备安装间距设置，不管是做地面膨胀螺栓固定还是放置在减震垫上都能适配，不需要额外做定制化的安装基础。管路接口都统一设置在装置的同一侧，现场对接管线时不需要绕到设备背面操作，能减少现场管线的布设长度，也方便后期做管路保温层的包覆作业。

　　从实际使用的角度出发，这套集成装置相比现场零散组装的投加系统，所有管路连接点都在工厂内完成了压力密封测试，到场后不需要单独做管路试压，能避免现场安装出现的密封不严漏液问题。罐体的容积配置按照常规工业生产的单次补加周期设置，正常运行状态下可以满足一周以上的连续使用需求，不需要频繁加注介质，能降低一线操作人员的工作强度。框架的上层预留了备用组件的安装空间，如果后续需要增加过滤组件或者混合单元，不需要重新更换框架，直接在预留位加装即可，具备不错的扩展适配性。
