6mm轴径防滑法兰式电机联轴器结构

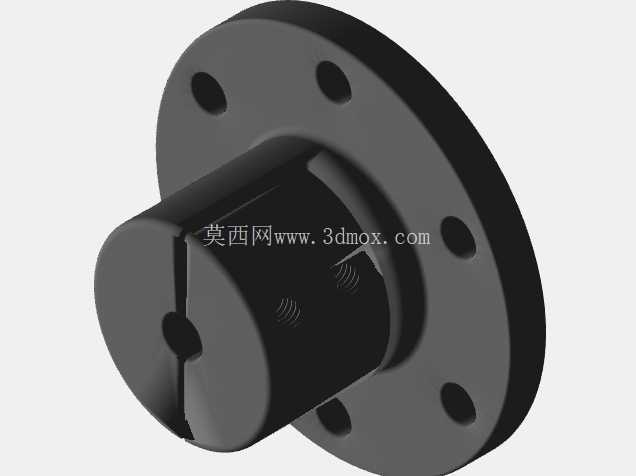

　　从结构本身来看，它采用法兰式安装基座搭配开口夹紧的轴套结构，法兰端面上均匀布置了四个安装通孔，用来将整个联轴器固定在设备的安装面板或者支架立板上，安装时可以先通过法兰孔完成基座的定位固定，再进行轴的插入与锁紧，相比传统的悬空式联轴器，这种带安装法兰的结构能给轴端提供额外的径向支撑，降低电机输出轴的悬臂负载，尤其适合那些输出轴本身轴承支撑跨距较小的微型电机，能有效减少轴端的径向跳动。在小型自动化传动链路、桌面级机器人关节、精密检测设备的动力传递环节里，轴与轴之间的同轴连接一直是容易被忽略却直接影响传动精度的细节，尤其是6mm这个在小型步进电机、微型直流减速电机输出端极为常见的轴径，常规的顶丝式联轴器在频繁正反转、存在小幅振动的工况下，很容易出现顶丝松动、轴面打滑、传动丢步的问题，这款防滑结构的联轴器正是针对这类小轴径传动场景的痛点做的针对性设计。

　　夹紧部分采用了贯穿式的开口缝设计，轴孔的内径与6mm轴径做了小间隙配合，当轴插入到指定深度后，通过轴套侧面的锁紧螺钉收紧开口，就能让整个轴孔均匀抱紧电机轴，相比单点顶丝的锁紧方式，这种周向均匀抱紧的结构不会在轴面上压出局部凹痕，抱紧力分布更均匀，传递扭矩的时候不会出现单点应力集中，防滑的核心逻辑就在这里——靠整个轴孔接触面的静摩擦力传递扭矩，而不是靠顶丝的局部挤压力卡滞，哪怕是频繁启停、正反转切换的工况，也不容易出现轴与联轴器之间的相对滑动。

　　设计的时候需要重点控制几个尺寸边界：首先是法兰的安装孔位分布圆直径，要匹配常见的小型设备安装面板的孔位标准，四个通孔的直径要适配M3或者M2.5的安装螺钉，保证安装时螺钉能顺利穿过同时不会有过大的间隙导致定位偏移；其次是轴套部分的长度，要保证抱紧长度至少达到轴径的1.5倍以上，也就是不低于9mm，这样才能提供足够的抱紧摩擦力，避免轴在孔内出现轴向窜动；另外开口缝的宽度要控制在合理范围，缝太宽会导致锁紧时轴孔变形不均匀，缝太窄则会让螺钉锁紧时需要的扭矩过大，甚至出现轴套开裂的问题。在实际选型应用的时候，这款结构尤其适合NEMA17规格以下的小型步进电机、3D打印机的送丝机构传动、小型桌面机械臂的关节连接、实验室小型流体设备的泵轴连接这些场景，这些场景的共同特点是传递扭矩不大，但对传动的可靠性、无滑动传动有要求，同时安装空间比较紧凑，法兰式的安装方式不需要额外设计复杂的支撑座，直接把联轴器固定在设备的墙板上就能完成轴的支撑与传动连接，能大幅简化周边的结构设计。

　　建模的时候要注意几个工艺细节：法兰与轴套的衔接处要做合理的圆角过渡，避免机加工或者3D打印的时候出现应力集中导致断裂；轴孔的内表面要保证足够的圆柱度，不能出现锥度或者椭圆，否则抱紧的时候会出现局部接触，实际摩擦力达不到设计值；侧面的锁紧螺钉孔要做沉头设计吗？不，这里采用的是内六角螺钉直接锁紧，螺纹孔要贯穿开口缝的一侧，对应的另一侧要做光孔避让，保证螺钉锁紧的时候能有效拉动开口两侧收紧，而不是出现螺纹乱牙的问题。另外法兰端面与轴孔的垂直度是关键形位公差，这个公差如果控制不好，安装之后轴的回转中心会与安装面不垂直，直接导致轴转动的时候出现径向跳动，长时间运行会加剧电机轴承的磨损，也会让传动末端的执行件出现位置偏差。很多新手在设计这类小轴径连接件的时候，容易照搬大尺寸联轴器的结构比例，导致整体结构过于笨重，或者抱紧长度不足出现打滑，这款结构在尺寸上做了紧凑化处理，法兰的外径刚好覆盖四个安装孔的分布，没有多余的外延结构，轴套部分的外径也控制在刚好能容纳锁紧螺纹孔的最小尺寸，整体重量很轻，不会给电机轴带来额外的转动惯量负担，这对于小型电机来说尤为重要——过大的转动惯量会导致电机启停的时候出现过冲，影响控制精度。在实际装配的时候，顺序也有讲究：不要先把轴插入联轴器再锁紧法兰螺钉，应该先把法兰通过四个安装孔轻轻固定在安装面板上，不要完全锁死，然后把电机轴插入到联轴器的轴孔内，调整电机的位置保证轴能顺利插到底没有卡滞，再先锁紧联轴器侧面的抱紧螺钉，确认轴与联轴器完全固定没有相对转动之后，再把法兰的四个安装螺钉完全锁死，最后再固定电机本身的安装螺钉，这样的装配顺序能避免出现过定位的问题，不会因为安装误差导致轴被别住，转动的时候出现卡顿或者额外的阻力。
