15毫米内径夹紧式开口轴环结构设计

　　在轻工输送线、小型实验台架、精密检测设备的轴系布局里，这类小内径开口轴环的出镜率远比很多新手工程师预想的高——很多人一开始做轴向定位总想着用轴肩、圆螺母或者弹性挡圈，但实际装配调试阶段才会发现，轴肩是一次性加工到位的，后期调整限位位置根本动不了；圆螺母需要在轴上车螺纹，不仅削弱轴的抗弯强度，小直径轴上车细牙螺纹的加工难度也不低，装拆还得用勾头扳手，狭小空间里根本伸不开工具；弹性挡圈确实装得快，但轴向承载能力弱，受轴向冲击载荷容易蹦出来，而且对轴上的卡槽尺寸公差要求严，批量装配时经常出现挡圈卡不到位或者装完晃荡的问题。这款内径15毫米的开口轴环，刚好填补了小直径轴系可调式轴向定位的空白。

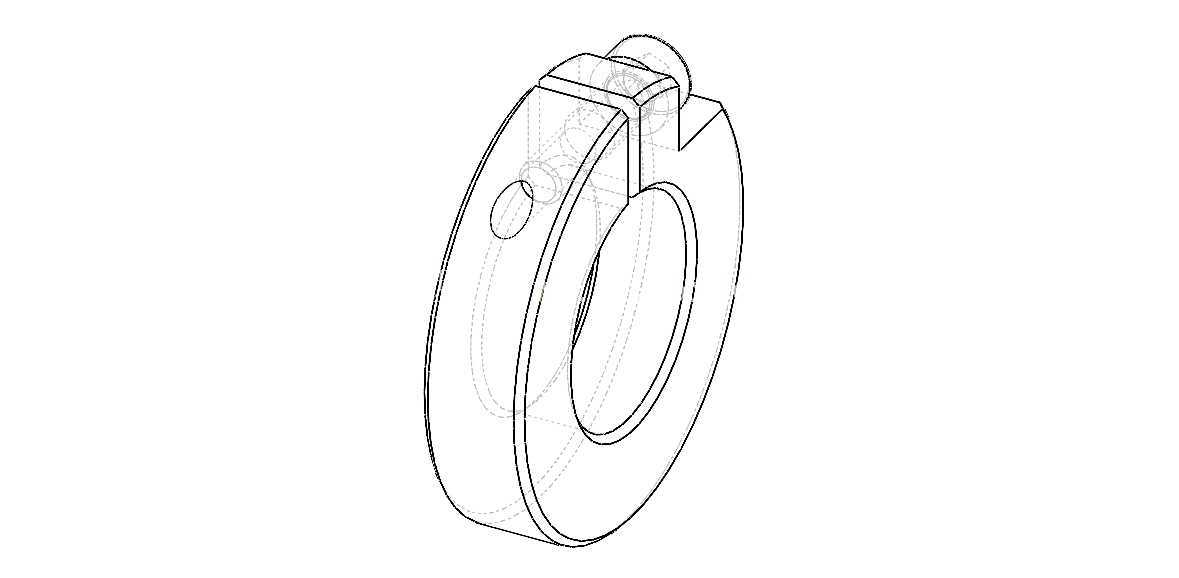

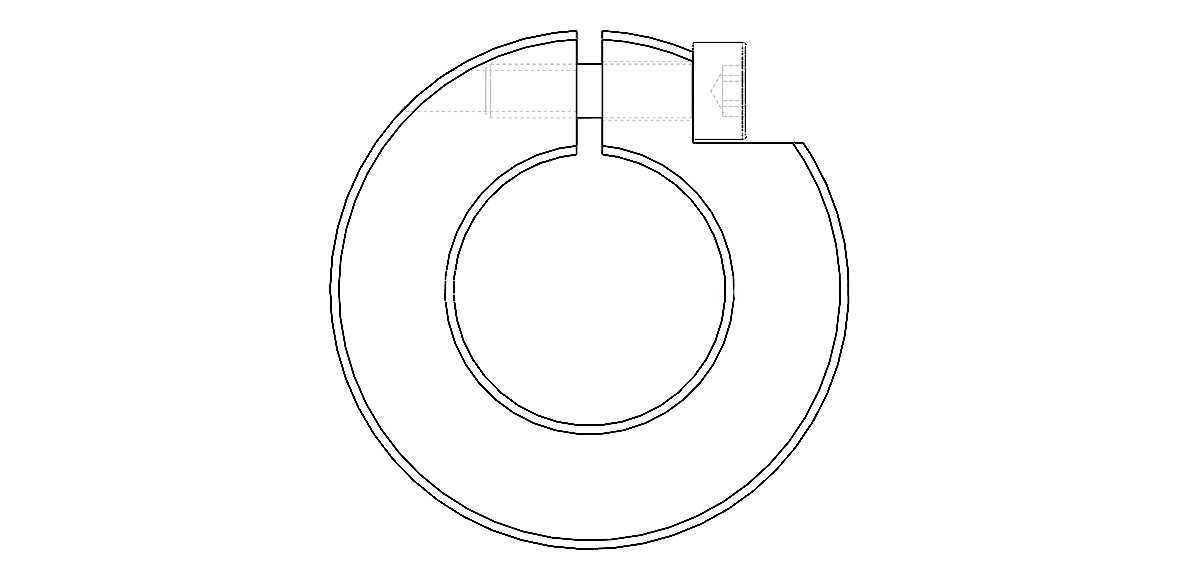

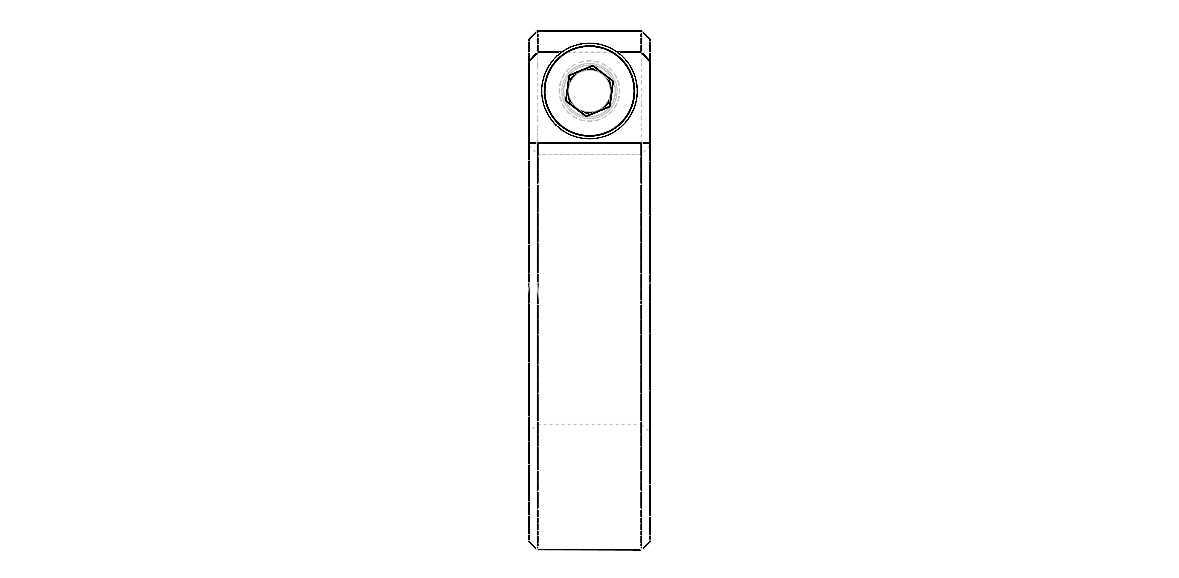

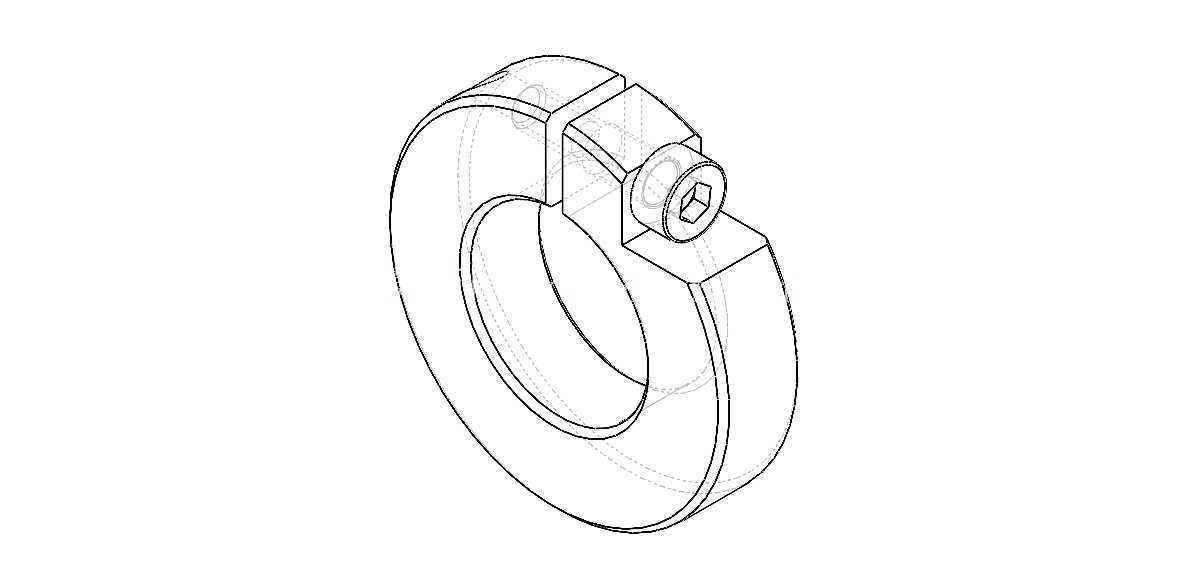

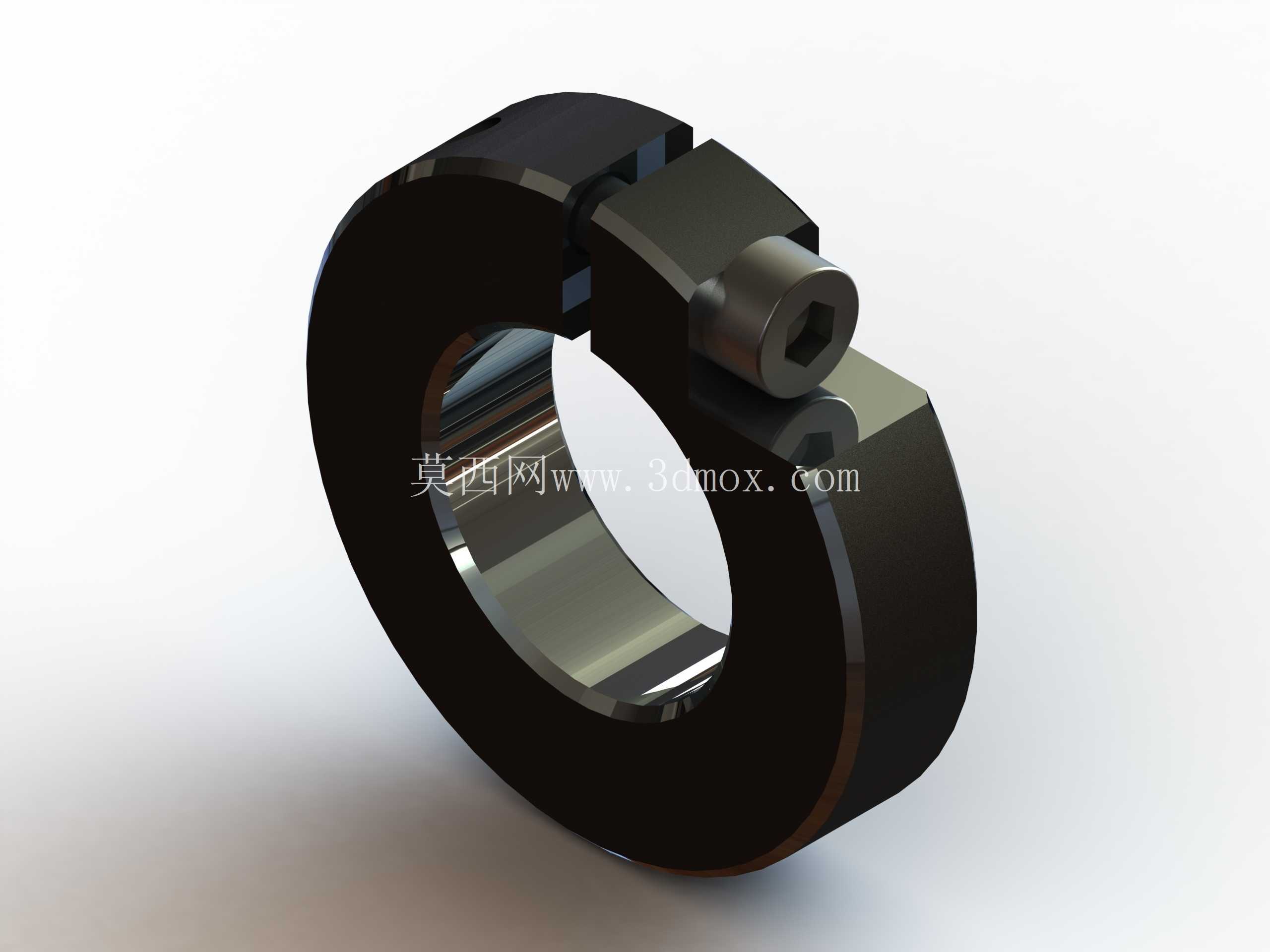

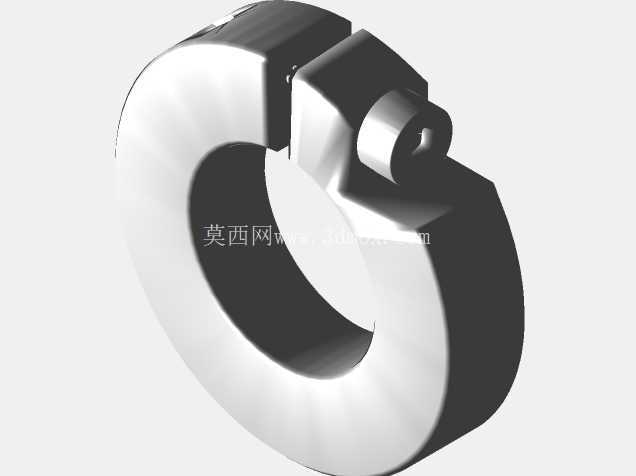

　　从结构上看，它采用单开口侧置内六角锁紧螺钉的设计，开口缝隙预留了足够的夹紧变形量，当拧紧螺钉时，轴环的环形本体沿开口处产生均匀的弹性收缩，抱紧在光轴表面，不需要在轴上做任何额外的卡槽、螺纹加工，光轴下料后直接就能装，对轴的加工精度要求大幅降低，哪怕是普通冷拉圆钢车出来的光轴，只要外径公差在h9范围内都能可靠抱紧。实际使用时，它的定位位置可以沿轴的轴向任意调整，松开螺钉就能挪位置，拧紧之后就能提供稳定的轴向限位力，不管是用来限制直线轴承的行程端点、固定同步带轮的轴向位置、挡住小型深沟球轴承的内圈端面，还是给轴上的小型传感器、触发挡片做安装基座，都能灵活适配。

　　很多做小型自动化设备的工程师应该都遇到过，15毫米直径的光轴常用在桌面型输送线、小型模组滑台、实验室测试夹具里，这些场景的轴系负载不大，但对装配调试的灵活性要求很高，比如输送线的挡料板位置需要根据产品尺寸反复调整，滑台的硬限位位置要根据行程变化微调，用这种开口轴环比其他固定方式效率高太多。设计这款轴环的时候，首先要考虑的是夹紧力与轴表面损伤的平衡：如果环形本体的刚性太好，螺钉拧到额定扭矩也没法产生足够的收缩变形，抱紧力不够容易打滑；如果本体刚性太差，拧紧螺钉时开口处变形过大，会导致轴环的内孔变成椭圆形，不仅抱紧力不均匀，还会在轴表面压出局部凹痕，后期拆下来调整位置的时候，轴表面的压痕会刮伤轴上配套的直线轴承内圈。所以在结构设计时，开口处的壁厚、螺钉孔的位置、环形本体的宽度都经过匹配计算，15毫米内径对应的轴环外径控制在合理范围，既不会因为外径太大和周边的轴承座、带轮轮辐产生干涉，也不会因为壁厚不够导致夹紧强度不足。安装边界上，这款轴环的轴向宽度尺寸紧凑，哪怕是两个轴环背对背安装用来给轴承内圈做双向定位，占用的轴向空间也比圆螺母加止动垫圈的组合小一半以上，对小尺寸轴系的空间布局非常友好。锁紧螺钉选用标准内六角圆柱头螺钉，拧紧时用普通的内六角扳手就能操作，不需要特殊工具，哪怕是设备后期维护时在狭小的机架内部，只要能伸进去内六角扳手就能完成松紧调整。

　　另外，开口的缝隙方向在安装时可以根据周边空间调整，把螺钉头朝向操作方便的一侧，不用像其他紧固件那样必须对准特定的安装方位。很多人可能觉得轴环是个不起眼的小零件，但实际设备故障里，有相当一部分轴向窜动问题都是因为定位零件选得不合适：比如用弹性挡圈定位的小型带轮，设备运行久了挡圈松脱，带轮窜位导致同步带跑偏；用轴肩定位的轴承，后期维护时拆不下来，只能硬敲把轴承敲坏。这种夹紧式开口轴环的可靠性，在中小负载的轴系里完全能满足长期运行的要求，而且装拆调整都不会损伤轴和配套零件，不管是原型机调试阶段的临时定位，还是量产设备的永久固定，都是性价比很高的轴向定位方案。做三维建模的时候，这个零件的细节也需要注意：内孔的边缘要做微小的倒角，避免安装时刮伤轴的表面；螺钉头的沉孔深度要控制好，不能让螺钉头突出轴环的外圆面，防止轴环转动时刮碰到周边的静止零件；开口处的两个贴合面要做平整处理，保证螺钉拧紧时两个面能均匀贴合，不会出现偏载导致的夹紧力偏移。
