掌机便携立式支撑支架结构设计

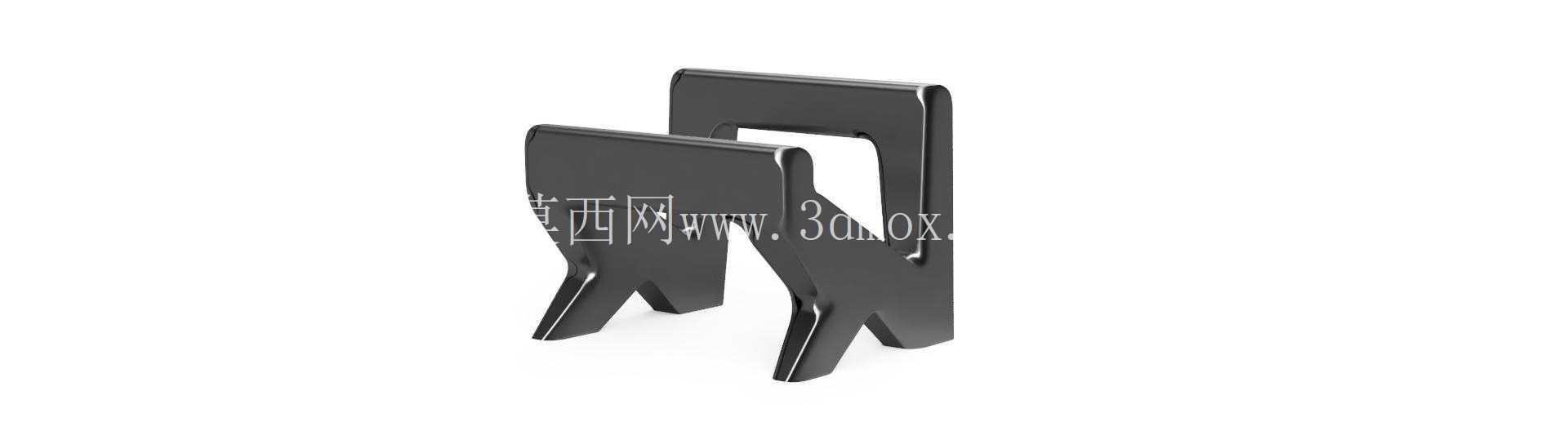

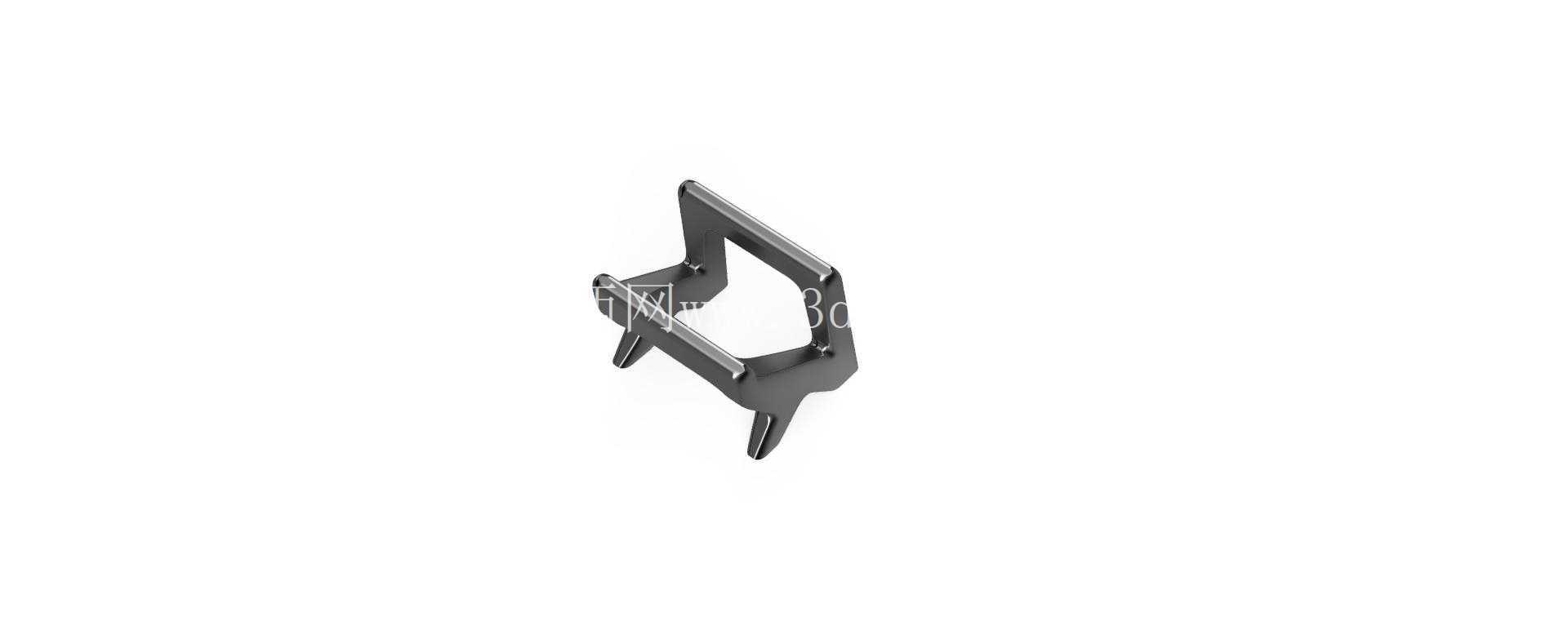

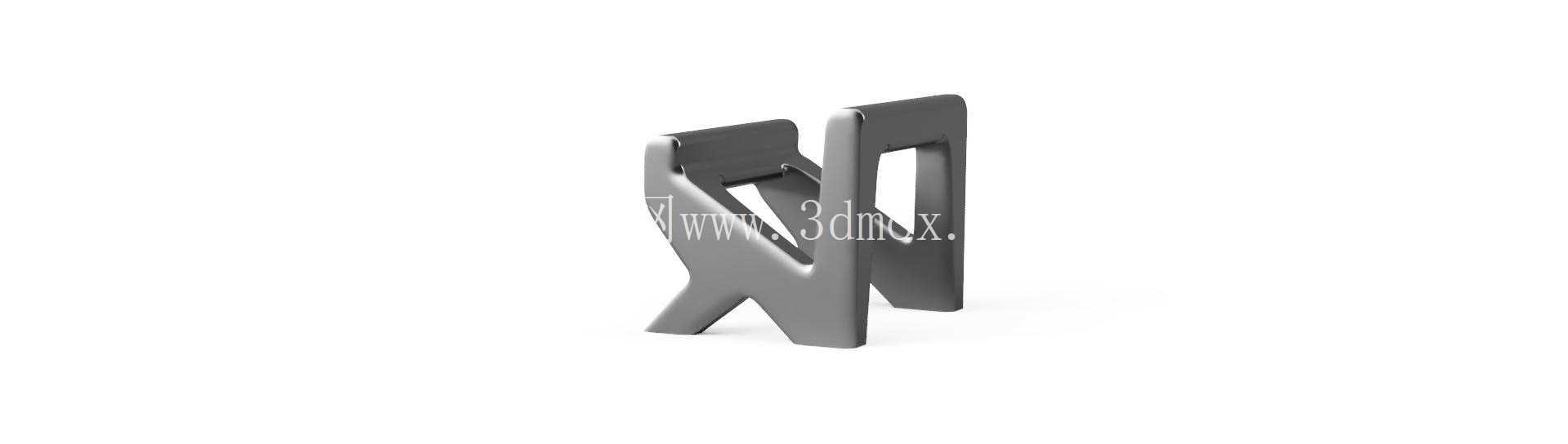

　　这款立式支撑结构主要面向掌上游戏设备的桌面使用场景，针对掌机长时间握持易产生疲劳、平放桌面操作视角不佳的实际痛点设计，整体采用对称式双片插接结构，无需额外紧固件即可完成组装，拆解后可平整收纳，适配随身收纳包的狭小空间，满足移动办公、差旅出行、居家桌面等多场景的掌机支撑需求。

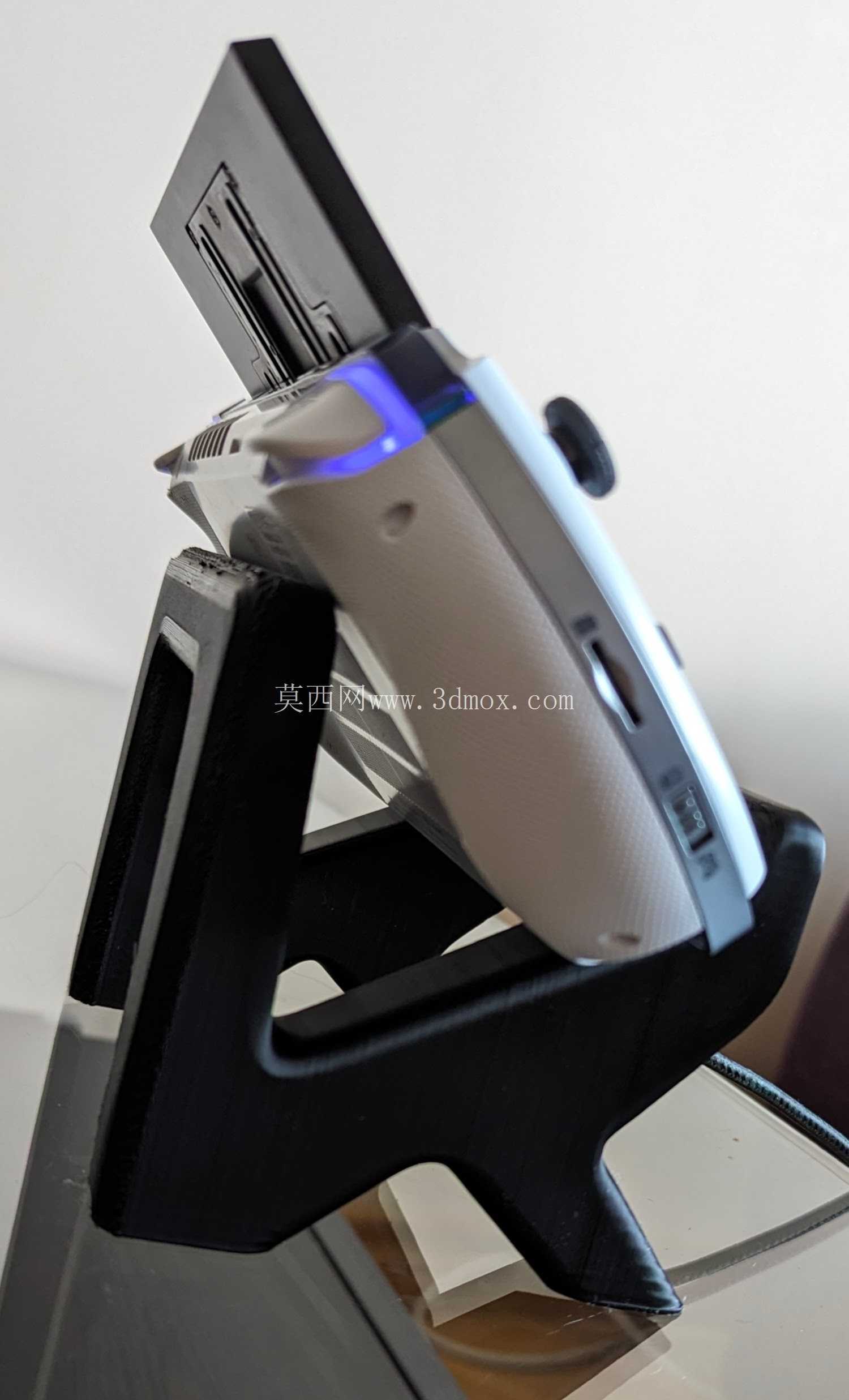

　　从功能特性来看，支撑结构的接触边缘全部做了圆弧过渡处理，避免刮伤掌机的金属外壳与漆面，支撑夹角经过反复调校，将掌机固定在与桌面呈75度的倾斜角度，既符合坐姿状态下的人眼观看视角，减少颈部低头幅度，也能保证掌机底部的散热进风口完全裸露，不会遮挡风道影响设备长时间高负载运行的散热效率。结构底部的两个支脚做了外张角度设计，支撑重心落在掌机重心的正下方，即使在打字、按压手柄按键的受力状态下，也不会出现侧翻、滑移问题，支脚底端预留了0.2mm的磨砂面余量，可粘贴防滑硅胶垫，进一步提升与玻璃、木质桌面的摩擦力。

　　设计思路上摒弃了传统支架的铰接、转轴等易损耗结构，全部采用平板式钣金/板材切割成型工艺，两个零件完全对称，加工时仅需单套模具即可完成生产，大幅降低开模与加工成本，零件之间的插接槽采用间隙配合设计，公差控制在0.1mm范围内，组装时无需外力敲击即可轻松拼接，拆分时也不会出现卡滞问题。整体结构没有多余的装饰性特征，所有曲面、倒角都服务于功能需求：支撑面的内凹弧度完全匹配GPD WIN4掌机的侧边轮廓，保证设备放入后与支撑面完全贴合，受力均匀不会出现局部应力集中；顶部的镂空结构既减轻了整体重量，也方便用户取放掌机时预留手指操作空间，同时可作为穿线孔位，适配充电线、视频输出线的走线需求，避免线缆弯折影响使用寿命。

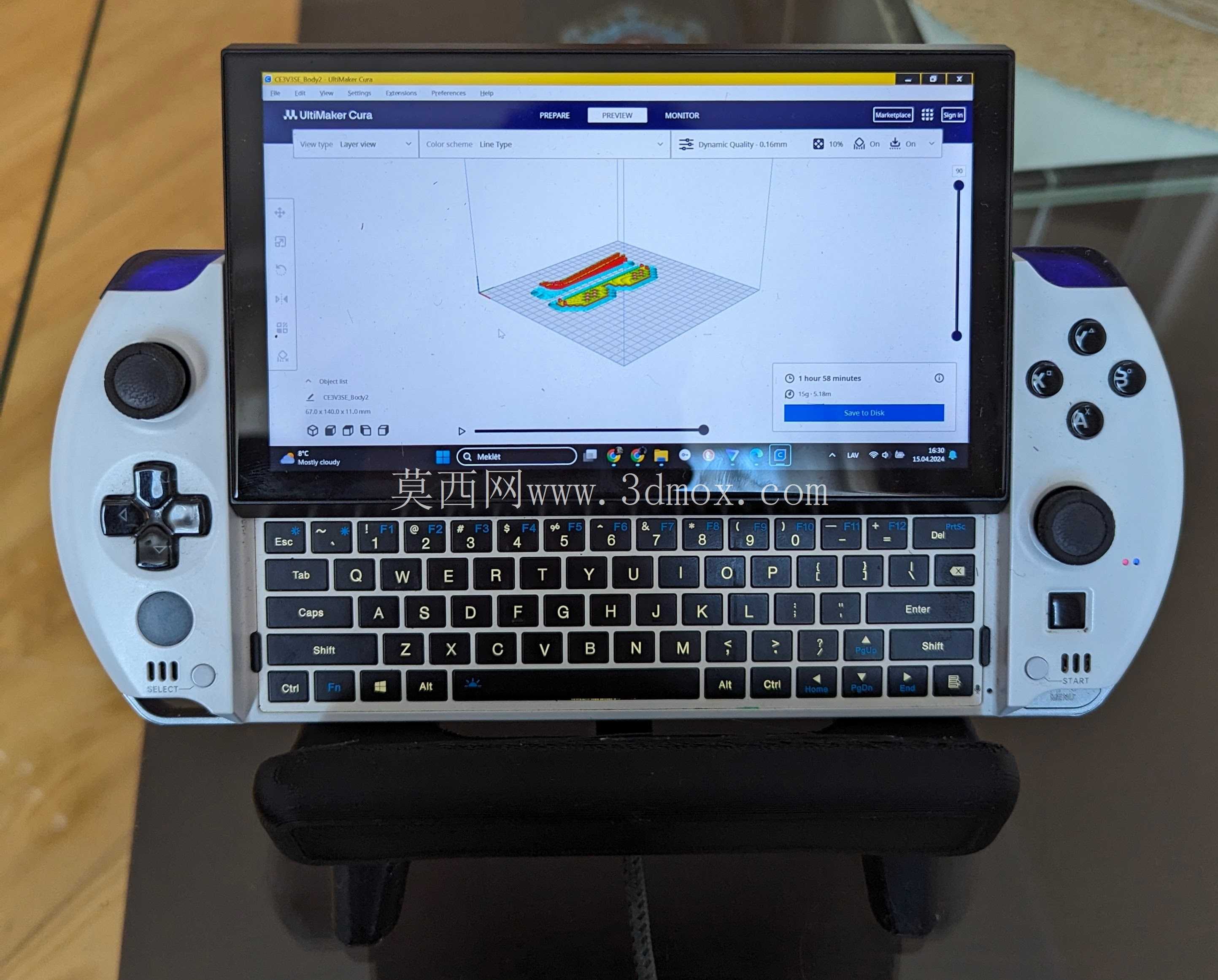

　　安装边界方面，组装完成后的整体占地尺寸为长80mm、宽65mm、高100mm，仅相当于普通名片的占地面积，不会过多占用桌面空间，适配桌面外设较多的紧凑使用场景；单片零件的厚度为3mm，拆解后整体厚度仅6mm，可轻松放入掌机原装保护套的夹层中，不会额外增加携带负担。支撑结构的承重上限经过实测可达到2kg，除了适配对应型号的掌机外，也可临时支撑同尺寸的迷你笔记本、平板设备，具备一定的通用适配能力。结构本身没有活动易损件，长期使用不会出现转轴松动、弹簧疲劳等问题，板材材质可选用铝合金阳极氧化或者亚克力、PLA3D打印制作，不同材质的版本可适配不同的使用需求，铝合金版本兼顾散热与结构强度，亚克力版本重量更轻成本更低，3D打印版本可支持用户自行定制颜色与表面纹理。在实际使用中，该支架可将掌机抬升到与外接键盘平齐的高度，方便用户搭配外接键鼠操作，将掌机作为迷你主机使用，拓展了掌机的使用场景，也避免了长期握持带来的手部劳损问题。
