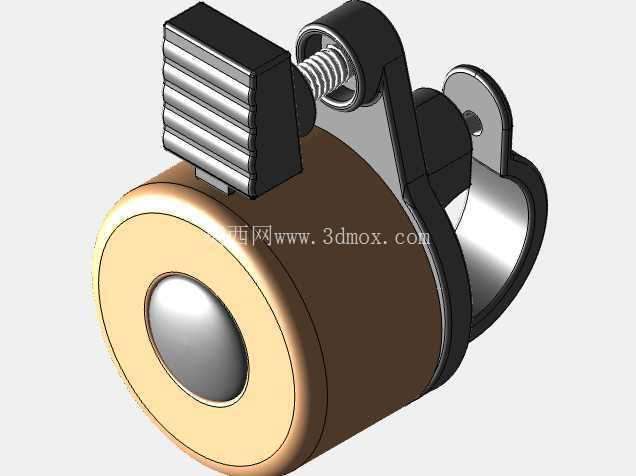

在小型流体管路的压力调控场景里,这类手动减压阀常被用在实验室气路、小型气动工装的支路末端,用来把上游输入的较高压力稳定降到下游支路需要的工作压力,避免压力过高损坏后端的精密气动元件或者小型执行器件。从结构设计的角度看,这个练习模型还原了手动减压阀的核心功能逻辑:顶部带防滑齿纹的按压调节件,通过内置的弹簧预紧力来控制阀芯的开合度,弹簧的压缩量直接决定了下游的输出压力阈值,当下游压力超过设定值时,阀芯会在介质压力作用下克服弹簧力关小过流通道,实现压力的动态稳定。
设计这类阀件结构的时候,首先要考虑的是操作端的人机交互合理性,顶部的调节按压块做了横向的防滑齿结构,增大手指按压或者拨动时的摩擦力,即使手上沾有少量油污也能顺畅操作,不会出现打滑的情况。调节块和阀体之间的铰接结构做了限位设计,避免调节行程过大导致弹簧过压失效,同时铰接位置的销轴配合间隙控制在合理范围,既保证转动顺畅,又不会出现过大的旷量影响压力调节的精度。阀体的主体采用圆柱形的腔体结构,这种结构的承压能力更好,在相同壁厚的情况下,圆柱形腔体比方形腔体能够承受更高的介质压力,同时也方便加工时的车削工序,降低加工难度。
阀体两端的连接端做了阶梯式的接口设计,预留了密封件的安装槽位,安装时可以根据管路的实际规格选配对应的密封圈或者快插接头,不需要额外对阀体接口进行二次加工。侧面的金属卡扣结构是用来实现快速安装固定的,在设备内部的安装板上预留对应的卡槽位之后,只需要把阀体推入卡槽,卡扣就会自动卡紧,不需要额外使用螺栓固定,能够大幅提升装配线的组装效率,后期维护更换的时候也只需要按压卡扣就能把阀件拆下来,不需要拆卸周边的其他管路零件。从安装边界的角度考虑,这个阀件的整体外轮廓没有突出的尖锐结构,所有的棱角都做了小圆角过渡,在排布管路的时候,相邻阀件之间的最小安全间隙可以控制在5毫米以内,能够有效节省设备内部的安装空间。
调节端的操作方向和管路接口的轴线呈垂直布局,这种布局方式在密集排布的阀岛里优势很明显,操作人员不需要侧身或者挪动其他管路,就能直接在正面完成压力调节操作。阀芯部分的密封采用球面贴合的密封形式,相比平面密封,球面密封的对中性更好,即使阀芯存在微小的加工同轴度误差,也能保证密封面完全贴合,不会出现内漏的情况,同时球面密封的磨损更均匀,长期反复调节之后的密封可靠性更高。在建模练习的过程中,这类结构需要重点关注弹簧的压缩行程和阀芯开度的对应关系,要保证在整个调节行程内,弹簧的弹力变化是线性的,这样压力调节的刻度才能做到均匀分布,操作人员调节的时候能够直观根据调节角度判断输出压力的大小。另外,阀体上的所有配合面都要考虑加工工艺性,比如内部的流道要做圆滑过渡,避免出现直角台阶导致介质流动时产生紊流和噪音,外部的安装面要保证足够的平面度,避免安装之后出现应力集中导致阀体变形。这类小型减压阀的实际使用场景里,经常会遇到频繁调节压力的工况,所以铰接位置的耐磨设计也很重要,练习模型里的铰接轴和安装孔之间预留了耐磨衬套的安装空间,实际生产的时候可以加装铜质或者聚四氟乙烯材质的衬套,提升铰接部位的使用寿命,避免长期磨损之后出现旷量导致压力调节失准。
- 上一篇:撬装式微量介质剂量投加集成装置
- 下一篇:多通路分组式蒸汽减压阀结构设计
- 全部评论(0)
- 模板大小: 1.54 MB
- 售价:5金币
- 下载次数: 12
- 系统要求: STEP / IGES,3D Manufacturing Format,STL,SOLIDWORKS
- 软件分类: 阀门
