小型PCB返修用迷你锡膏丝网印刷装置

　　在电子制造小批量试制、售后维修场景里，PCB板上的表贴元件失效返修一直是个容易被忽略但影响成品率的环节，尤其是LCC、BGA这类底部带焊球的封装，拆焊后焊盘清理、重新植球涂覆锡膏的精度，直接决定二次焊接的可靠性。常规生产线用的全自动锡膏印刷机占地大、调试周期长，针对单块板、单个元件的返修作业完全不适用，手工涂锡膏又容易出现厚度不均、锡膏溢出到相邻焊盘的问题，返修后的元件容易出现虚焊、桥连，甚至因为锡膏量不对导致焊接高度偏差，影响后续装配。这套迷你锡膏丝网印刷结构，就是专门针对单元件、小尺寸PCB的锡膏涂覆需求设计的，完全适配维修工位、小批量打样台的操作空间，不需要复杂的气源、电源配套，纯手动操作就能完成精准的锡膏涂布作业。

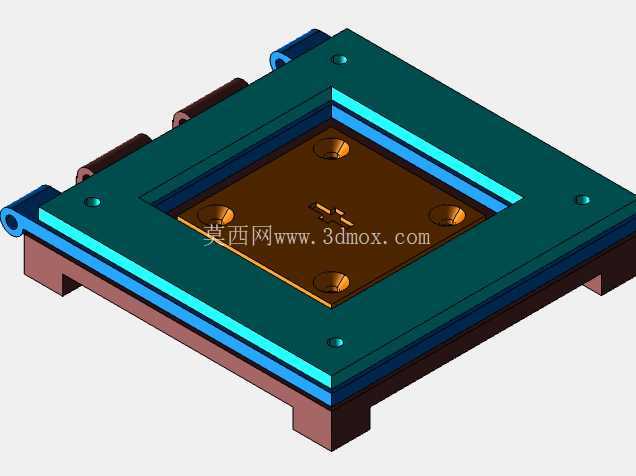

　　整套结构分为模板固定支架、元件定位托架两个核心部分，设计时优先考虑了操作的便捷性和定位的重复精度。模板部分采用旧生产模板切割改制的思路，不需要单独定制高精度钢网，针对对应封装的元件直接从废弃的量产钢网上切下对应网孔区域即可，大幅降低了小批量返修的工装成本，也能保证网孔的开孔精度和量产工艺一致，涂覆的锡膏成型效果和量产线印刷状态匹配，避免手工涂覆的锡膏量偏差。元件定位托架采用垂直移动的导向设计，操作时可以先将托架抬升，把待返修的PCB或者拆下的元件放置在托架定位面上，调整位置对准网板开孔后，再将托架下降贴合到网板背面，保证待涂覆面和网板完全贴合，没有间隙，避免锡膏印刷时出现渗锡、边缘模糊的问题。

　　定位结构的设计上，采用4个双M3螺母作为位置锁定机构，调整托架位置时可以松开螺母，在水平方向微调X、Y轴位置以及旋转角度，对准网板开孔后直接锁紧螺母即可固定位置，重复作业时不需要反复对位，针对同型号元件的批量返修，一次调整就可以完成所有工件的锡膏涂覆，作业效率比手工点锡膏提升数倍。结构设计时特意预留了螺丝刀操作的过孔，当完成锡膏涂覆后，不需要完全拆下整个托架，就可以通过预留孔位用螺丝刀将工件从网板上顶起分离，避免直接撬动工件导致网板变形、锡膏蹭花的问题。

　　尺寸边界上，整套工装的整体轮廓控制在120mm见方以内，可以直接放置在常规的防静电工作台上操作，不需要额外的安装固定空间。模板支架的厚度做了差异化设计，和打印平台接触的底部厚度为2mm，其余支撑结构厚度为3mm，这个厚度参数是经过反复验证的：2mm的底部厚度可以保证支架和工作台面贴合平整，不会因为台面微小的不平整出现晃动，3mm的支撑结构可以提供足够的刚性，在刮刀刮涂锡膏的时候不会出现支架变形，保证网板和工件之间的压力均匀，锡膏印刷厚度一致。

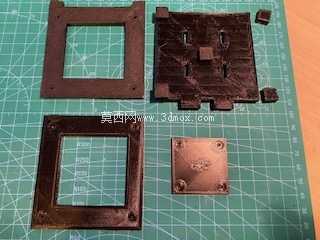

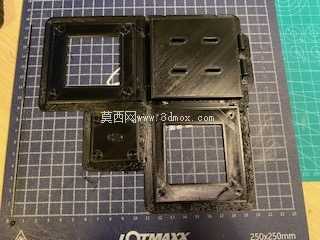

　　这套结构除了用于LCC封装传感器这类小元件的锡膏涂覆，只需要更换对应开孔的模板和适配的元件托架，就可以完成BGA芯片的植球作业，不需要额外购置专用的植球台，一套工装覆盖两种返修作业需求。操作时只需要将锡膏放置在网板一端，用聚四氟乙烯刮刀以45度角匀速刮过网板开孔区域，就能在工件表面得到形状规整、厚度均匀的锡膏涂层，涂覆精度可以满足0.5mm间距引脚的焊接要求，完全覆盖常规消费电子、工业控制板卡的返修需求。结构的所有零件都采用常规的机械加工方式就能制作，没有特殊的公差要求，普通的铣床、3D打印都可以完成零件加工，维修人员可以根据自己常处理的元件封装尺寸，快速制作适配的托架和模板，不需要依赖外部工装供应商，大幅缩短返修准备周期。
