U型槽光电光束传感元件结构设计

项目分类:传感器 发布时间:2024-12-02 ID:820101
  • U型槽光电光束传感元件结构设计

  做自动化设备结构设计的工程师大多有过类似经历,在做工位物料到位检测、运动部件行程限位、旋转机构转速采集这类需求时,选对检测元件往往能省掉后期大量调试麻烦,槽型光电光束传感器就是这类场景里普及率极高的检测元件。这类元件的核心检测逻辑是依靠U型槽两侧的发射与接收端形成对射光束,当有不透明物体从槽口中间穿过遮挡光束时,接收端的光信号变化会转化为电信号输出,给控制系统传递触发信号,相比漫反射类光电元件,它的检测阈值固定,不受被测物体表面颜色、反光率影响,检测一致性更好,在小行程、高精度的点位检测场景里稳定性优势明显。

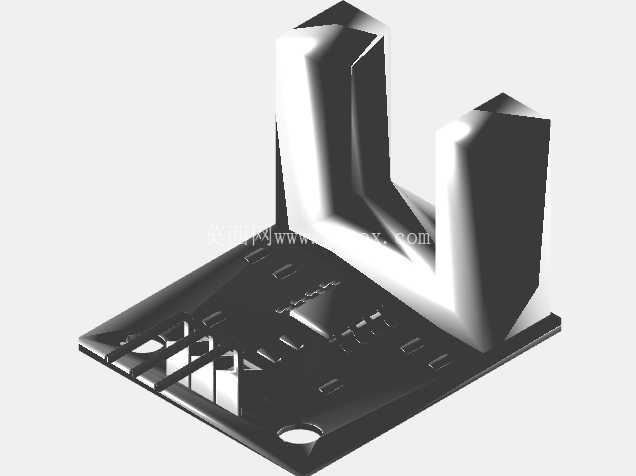

  从结构设计角度看,这类传感器的外形尺寸直接决定了安装适配性,本次的模型完整还原了元件的真实安装边界:底部是带定位安装孔的平板基座,安装孔的孔径、孔位间距完全匹配行业通用安装规范,基座上的引脚排布、引脚伸出长度、引脚间距都严格对应实际元件的焊接尺寸,不管是做PCB板直插设计,还是做外接端子的安装座设计,都可以直接调用模型做装配干涉检查,不用反复核对样本参数。U型检测槽的槽宽、槽深是选型时最核心的参数,模型里的槽体部分做了精准还原,槽口的边缘倒角、两侧发射接收端的窗口位置都和实物一致,设计时可以直接模拟被测物体的通过路径,确认运动过程中不会和槽壁发生剐蹭,同时保证遮挡行程足够触发光束阻断信号,避免出现检测漏判。

  很多新手工程师做装配时容易忽略元件的外围预留空间,这个模型把元件本体的所有外轮廓细节都做了还原,包括基座表面的加强筋结构、引脚根部的塑封凸起、槽体外侧的脱模斜度,在做整体装配布局时,可以直接检查元件周围是否预留了足够的接线空间、插拔操作空间,避免出现装配完成后传感器被周边结构件挡住、无法更换维护的问题。在实际设备应用里,这类传感器常被用在小型传送带的物料到位检测、气缸活塞的行程端点确认、步进电机带动的转盘工位定位、自动送料机构的料件有无检测,甚至是小型安全门的开合状态检测,因为它的响应速度快,不需要额外的信号放大电路,接线简单,在低压控制回路里可以直接对接PLC或者单片机的IO端口,不需要复杂的参数设置。

  设计选型时还要注意,这类传感器的安装固定方式大多依靠基座底部的安装孔穿螺丝固定,模型里的安装孔做了沉台设计还原,螺丝头的容纳空间深度也做了准确建模,选型螺丝时可以直接匹配对应的螺丝长度和头型,避免螺丝过长顶起传感器导致安装面不平整,或者螺丝过短固定不牢在设备运行震动中出现位置偏移。另外引脚部分的模型还原了实际的引脚粗细和弯折强度对应的结构,在做PCB布局时,可以准确计算焊盘的位置和大小,避免出现引脚插不进焊盘、或者引脚和周边电路元件距离过近导致短路的问题。

  从装配参考的角度来说,这个模型的细节足够支撑从方案布局到零件加工、装配调试全流程的设计参考,不需要额外查找实物样本核对尺寸,尤其是在做紧凑结构的小型自动化设备时,每一个元件的安装空间都需要精确计算,直接调用精准的三维模型做装配,可以大幅减少后期打样时出现的干涉问题,降低改模成本,缩短设计迭代周期。很多工程师在做设计时习惯简化元件模型,只做一个大致的方块代替,往往会忽略引脚、安装沉台、槽体边缘倒角这些细节,等到实际装配时才发现空间不够,或者安装位置不对,导致整个机构需要重新调整,精准的元件模型就是为了避免这类低级错误,让设计阶段的虚拟装配尽可能贴近实际装配状态,提前排查所有可能的干涉问题。
