星纵智能EM300环境监测终端结构

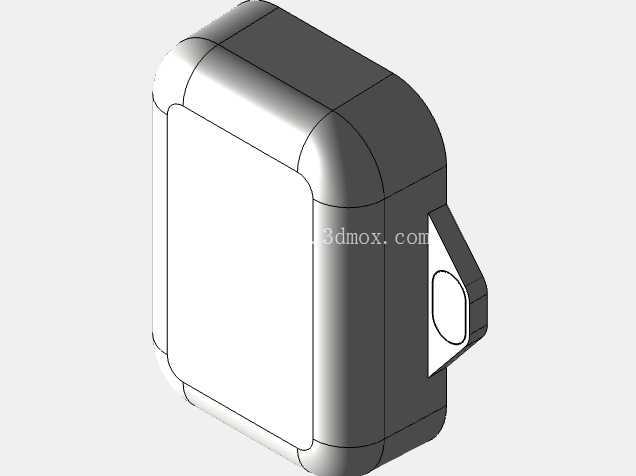

　　从结构外形来看，整体采用圆角矩形的壳体设计，四个边角做了大圆弧过渡，一方面是避免尖锐边角在安装、运维过程中剐蹭操作人员或者周边线缆，另一方面圆弧过渡的壳体在注塑成型时能更好的控制熔接痕位置，提升壳体结构强度，同时IP防护等级的实现也更简单——直角拼缝的密封胶条在长期温变环境下容易出现应力集中开裂，圆弧段的胶条压缩量更均匀，长期使用的密封可靠性更高。侧面的挂耳结构是这款结构设计里很务实的部分，挂耳和主壳体做了一体化的结构延伸，没有采用额外拼接的安装支架，减少了装配零件数量的同时，也避免了拼接位置的防护漏洞。在工业物联网部署场景里，这类紧凑型传感终端的结构设计往往要平衡防护等级、安装适配性、内部空间利用率三个核心维度，本次呈现的这款环境监测终端结构，就把这几个维度的权衡做的很有工程参考价值。先从实际落地场景说，这类终端常被用在智慧仓储温湿度监测、冷链物流节点数据采集、工业车间环境参数采集、智慧农业大棚环境感知这些场景，多数时候安装位置不会预留充裕的操作空间，甚至不少点位是在管道侧壁、货架立柱、设备外壳侧面这类狭窄区域，所以外形的紧凑度直接决定了安装适配范围。

　　挂耳上的安装孔做了沉台设计，安装时螺丝头可以完全沉入沉台内，不会突出壳体表面，既避免螺丝头剐蹭，也能让整个终端贴紧安装面，减少晃动间隙。很多同类型终端的挂耳是单独通过螺丝固定在主壳体上，在户外长期使用时，挂耳和主壳体的连接位置容易因为温度循环出现松动，甚至渗水，一体化延伸的挂耳就从结构根源上规避了这个问题。再看壳体的分模设计，整个壳体采用前后壳拼合的结构，拼缝位置做了止口设计，前壳的凸止口和后壳的凹止口配合，一方面装配时可以快速定位，不用额外做定位治具就能保证前后壳的对齐精度，另一方面止口结构可以形成迷宫式密封路径，就算不打密封胶，也能阻挡大部分飞溅的水滴和灰尘，配合壳体接缝处的密封胶条，就能轻松达到工业场景常用的IP65防护等级，满足多数非浸水户外场景的使用需求。

　　前壳的平面区域是预留的传感开窗或者标签粘贴区域，平整的大平面一方面可以方便粘贴设备二维码、参数标识，另一方面如果是需要外露的传感探头，比如温湿度、光照传感，这个平面可以直接安装透窗，不用额外做曲面适配，降低零件加工成本。从内部空间布局的角度反推结构设计，这种方正带圆角的内部空间，PCB板可以最大化利用截面面积，不用为了避让异形壳体做裁切，电池、传感模组、通讯模组都可以按照层叠的方式布局，电池放在最靠近后壳的位置，一方面可以降低整机重心，让安装后的稳定性更好，另一方面后壳贴近安装面，温度传导更稳定，电池的工作温度环境更可控。通讯模组放在靠近壳体上部的位置，减少壳体对无线信号的屏蔽，毕竟这类终端多数采用无线通讯方式传输数据，金属安装面如果离天线太近会影响信号强度，把天线位置放在壳体上部远离安装面的区域，能有效提升通讯稳定性。安装边界方面，这种一体化挂耳的设计，安装时只需要在安装面打两个对应孔距的固定孔，就可以直接把终端挂装上去，不需要额外的安装支架，孔距的设计也适配了常见的电气安装盒孔距，就算是替换旧的传感终端，也不用重新打孔，直接利用原有安装孔就能固定，大幅降低现场施工的工作量。

　　壳体的壁厚设计也遵循了注塑件的均匀壁厚原则，整体壁厚保持在2mm左右，挂耳位置因为要承受整机重量，做了局部加厚和加强筋设计，加强筋从主壳体侧壁一直延伸到挂耳安装孔周围，既不会因为壁厚不均导致注塑出现缩痕，也能保证挂耳的结构强度，就算在有振动的设备表面安装，长期使用也不会出现挂耳断裂的问题。很多同类产品在设计时为了追求小巧，过度压缩壳体壁厚，结果在低温环境下壳体变脆，轻微磕碰就会开裂，这款结构的壁厚和加强筋布局，刚好在重量和强度之间找到了平衡点，整机重量控制在合理范围的同时，能满足工业场景常见的跌落、振动要求。从运维的角度看，前后壳的连接螺丝全部隐藏在壳体背面或者侧边的装饰盖下，外观面没有外露的螺丝，一方面更美观，另一方面也避免螺丝长期暴露在户外出现锈蚀，导致后期运维拆不开壳体的问题。如果是需要更换电池或者校准传感器，只需要拆下装饰盖，拧开固定螺丝就能分开前后壳，内部的连接器都做了防呆设计，不会出现插反的问题，运维人员不需要专门的培训就能完成操作。
