HC-SR04超声波测距传感器结构设计

　　在嵌入式测距类项目的硬件选型阶段，HC-SR04是多数工程师接触较早的一款经济型非接触测距模块，本次建模完整还原了模块的实际装配结构，可直接用于智能小车避障、液位检测、物体接近感应、自动门触发等场景的结构装配验证，无需额外测量实物尺寸即可完成安装位的预留设计。

　　从实际使用的角度看，这款模块的核心功能是通过超声波发射与回波接收的时间差计算与被测物体之间的距离，有效测距范围覆盖2厘米到400厘米区间，测距精度可以控制在3毫米左右，完全能满足民用、教学类项目的测距需求，相比红外测距方案，它不受被测物体颜色、光线明暗的干扰，在普通室内环境下工作稳定性更优。模块内部集成了超声波发射换能器、接收换能器与配套控制电路，使用时仅需引出四个引脚即可完成接线，分别为电源引脚、触发引脚、回波引脚与接地引脚，不需要额外搭建复杂的外围信号处理电路，对新手开发者十分友好，内置的控制逻辑还可以避免信号串扰导致的异常跳数，减少测距数据出现无规律波动的情况。

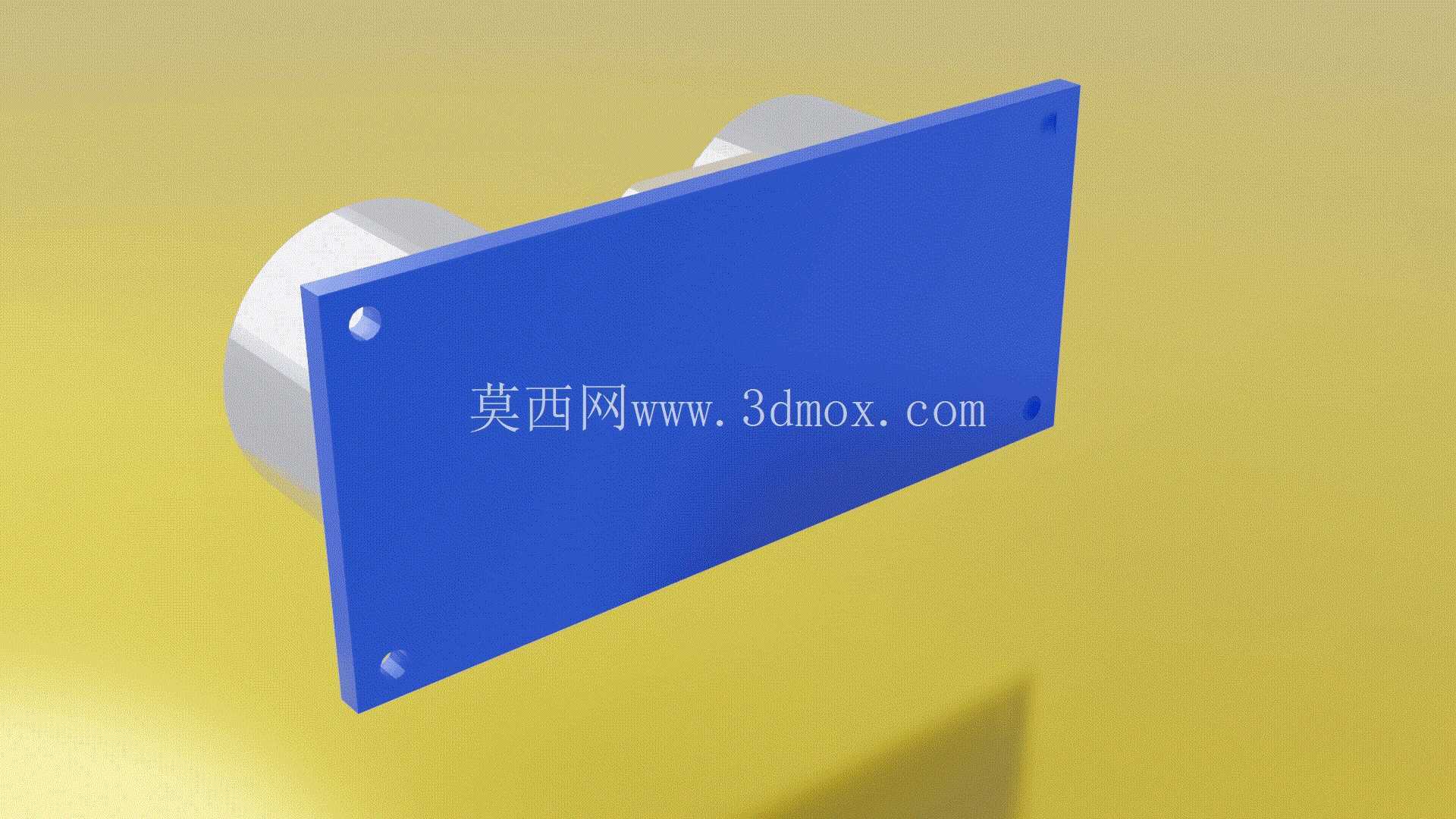

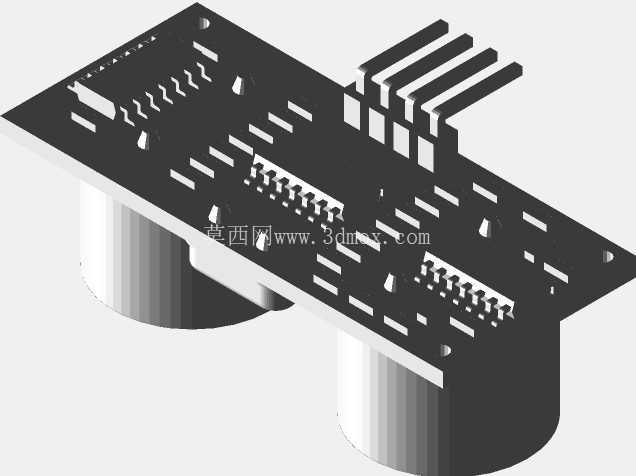

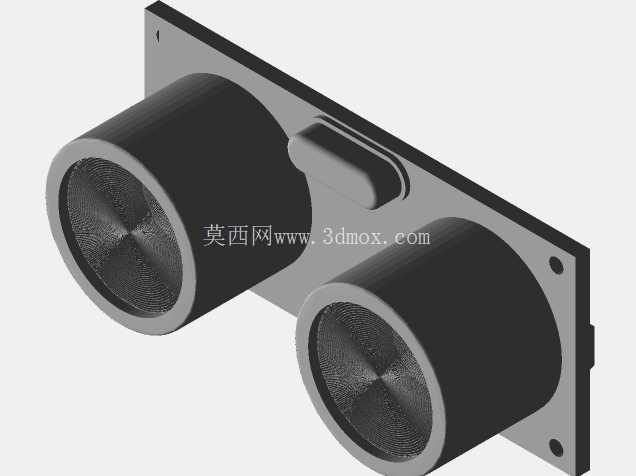

　　建模过程中优先还原了模块的实际安装边界，主体安装板为矩形平板结构，四个角预留了标准的螺丝安装孔位，可直接通过M2规格螺丝固定在设备壳体或者支架上，两个圆柱形换能器平行布置在安装板的同一侧，突出安装板平面一定高度，设计安装位时需要预留对应的避让空间，避免换能器表面被结构件遮挡导致超声波信号收发受阻。安装板背面为电路布设区域，建模时预留了元器件的布设高度，做结构堆叠时不会出现元器件与其他结构干涉的问题。

　　做结构设计时需要注意，这款模块的换能器工作面需要正对被测物体方向，安装倾斜角度过大时会导致超声波回波无法被接收端捕捉，出现测距失效的问题；如果是在多尘、高湿度的环境下使用，还需要在安装结构上增加透明防护罩，避免换能器表面积灰或者凝露影响测量精度。另外模块的供电需要保持稳定，电源纹波过大会导致控制电路工作异常，出现测距数据跳变的情况，结构设计时可以尽量让模块远离大功率电机、继电器等强电磁干扰源，减少信号受干扰的概率。

　　从装配兼容性来看，这款模块的安装孔距是行业内通用的标准尺寸，多数开源硬件项目的支架、小车底盘都预留了对应的安装位，建模时严格按照实物尺寸还原孔位坐标，导入装配体后可以直接对齐安装孔完成配合，不需要反复调整位置。换能器与安装板的连接结构也做了还原，能清晰看到两者的装配关系，方便做结构改良时参考，比如需要给模块增加防水外壳时，可以直接基于现有模型调整安装板尺寸，预留密封圈的安装槽位，快速完成定制化结构设计。

　　在做设备整体结构布局时，要避免在超声波发射的锥形区域内放置其他结构件，否则会出现固定的近距离误触发，比如智能小车设计时，不要在模块前方布置突出的车壳立柱、线缆固定座等零件，保证超声波发射路径无遮挡。如果需要同时使用多个该款传感器做多点位测距，安装时要让相邻模块的超声波发射区域错开，避免一个模块发射的信号直接被另一个模块接收，导致测距数据混乱，建模时可以通过调整模块的安装角度、预留足够的安装间距来规避这类问题。
