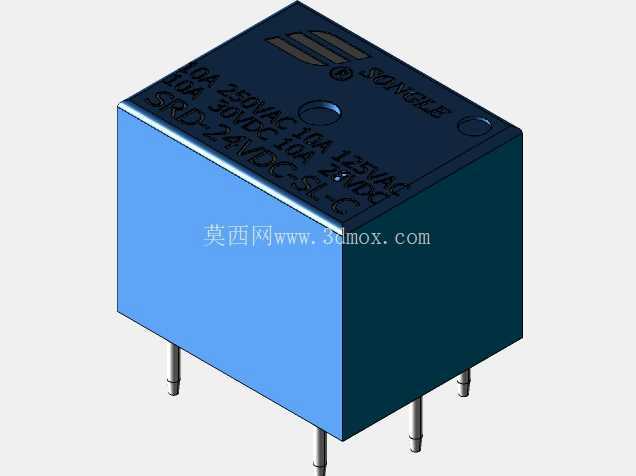

松乐SRD系列5V12V24V通用继电器三维建模

　　做工业控制板卡、小型自动化设备电路设计的工程师，对这类蓝色方壳的直插继电器肯定不会陌生，这次还原的SRD系列5V、12V、24V三款线圈电压的通用继电器模型，完全是按照实物测绘的尺寸来做的，不管是做PCB布局校验、整机结构干涉检查，还是做设备装配的BOM可视化演示，都能直接用。

　　先从实际应用场景说，这类继电器是小功率控制回路里最常用的通断元件，平时做小型工控柜的信号转接、家用智能开关的负载通断、教学实验台的电路控制、小型机电设备的弱电控制强电回路，基本都能看到它的身影。它的核心作用就是用低压线圈的小电流，去控制触点端的大电流通断，既能实现控制回路和负载回路的电气隔离，避免强电串入低压控制侧烧坏主控芯片，又能直接驱动10A等级的交流或直流负载，不用额外加中间放大元件，对于成本敏感、空间有限的控制场景来说，性价比非常高。

　　从功能特性上看，这个系列的继电器属于转换型触点结构，也就是自带常开、常闭两组触点，线圈不通电的时候，公共端和常闭触点接通，线圈得电吸合之后，公共端切换到和常开触点接通，单路触点的额定负载能力是10A 250VAC、10A 30VDC，足够覆盖绝大多数民用、小型工业场景的小功率负载，比如小功率电机、电磁阀、照明回路、加热片这类负载都能直接驱动。线圈侧根据选型不同，分别适配5V、12V、24V三种常用的控制电压，和市面上绝大多数单片机控制板、PLC输出端口的电压等级匹配，不用额外做电压转换电路。

　　做这个模型的时候，首先考虑的是安装边界的准确性，毕竟很多工程师找继电器模型，最核心的需求就是做PCB封装匹配和结构干涉检查。首先是引脚的尺寸，五脚直插的引脚间距完全按照实物的2.54mm标准间距做的，引脚直径、引脚伸出本体的长度都和实物一致，导入PCB设计软件的时候，可以直接匹配对应的封装尺寸，不会出现引脚对不上焊盘的问题。然后是本体的外形尺寸，方壳部分的长宽高、顶部的标识印刷位置、外壳上的安装定位孔尺寸、引脚的排布顺序，都完全按照实物测绘还原，甚至外壳顶部的丝印字符位置、侧面的合模线细节都做了还原，做整机装配的时候，可以准确检查继电器和周边元件、外壳结构的间隙，避免出现设计的时候留的空间不够，实际装配的时候继电器顶到外壳或者周边电容、端子的问题。

　　设计思路上，没有做多余的简化，也没有加不必要的细节，完全服务于工程设计使用。比如外壳的倒角、顶部的两个圆形定位凹点，这些实际生产中存在的结构特征都保留了，因为很多定制的继电器座或者PCB上的定位柱，就是靠这些凹点做防呆定位的，如果模型里省略了这些特征，做结构校验的时候就可能发现不了定位干涉的问题。而内部的线圈、衔铁结构因为属于封装内部的部件，正常装配使用的时候不会和外部结构发生干涉，所以就没有做冗余的内部建模，既保证了模型的轻量化，导入大型装配体的时候不会卡顿，又完全满足结构设计、选型校验的使用需求。

　　实际选型使用的时候，要注意几个安装边界的问题：首先是继电器本体的高度，这类直插继电器焊接在PCB上之后，顶部距离PCB板面的高度大概在15mm左右，设计设备外壳的时候，要给继电器顶部留出至少2mm的安全间隙，避免外壳压到继电器顶部影响触点动作，或者把外壳压裂。然后是引脚的焊接长度，引脚穿过PCB之后伸出的长度不要超过2mm，避免焊锡之后引脚尖端和下方的走线或者结构件发生短路。另外，这类继电器的安装方向尽量和设备的振动方向一致，也就是让触点的动作方向和振动方向平行，减少振动环境下触点误动作的概率，模型里也还原了外壳上的触点标识，布局的时候可以根据标识来确认安装方向。

　　还有一个容易被忽略的细节，就是继电器外壳侧面的散热间隙，虽然这个系列的继电器本身发热不大，但如果是多只继电器紧密排列在密闭的电控柜里，还是要在相邻继电器之间留出至少1mm的间隙，保证线圈产生的热量能及时散出去，避免长时间工作的时候线圈温度过高，导致绝缘老化加快，缩短使用寿命。这个模型的本体尺寸精度控制在0.1mm以内，做布局的时候可以直接测量相邻元件的间隙，不用再反复核对实物尺寸。

　　对于做三维布线的工程师来说，这个模型的本体表面没有多余的破面或者倒角错误，布线的时候可以直接捕捉外壳表面做线束的走向参考，不会出现选不到面、捕捉错位的问题。如果是做产品的宣传动画或者教学演示，模型的外观细节足够真实，渲染出来的效果和实物几乎没有区别，不用再额外做外观贴图的处理。

　　很多刚入行的结构工程师做电控部分设计的时候，经常会随便找个尺寸差不多的方块代替继电器，等到打样回来才发现引脚间距不对、高度超差、和周边端子干涉，要重新改板改结构，浪费时间和打样成本，这个按照实物精准测绘的模型，就能完全避免这类问题，从布局阶段就把所有安装边界的问题考虑到，减少设计迭代的次数。另外三款不同线圈电压的继电器外形尺寸、安装尺寸完全一致，只是顶部丝印的电压标识不同，做BOM配置的时候，可以直接替换模型配置，不用重新调整布局位置，非常方便同系列不同规格选型的时候快速切换。
