多色70x50mm原型万用面包板设计

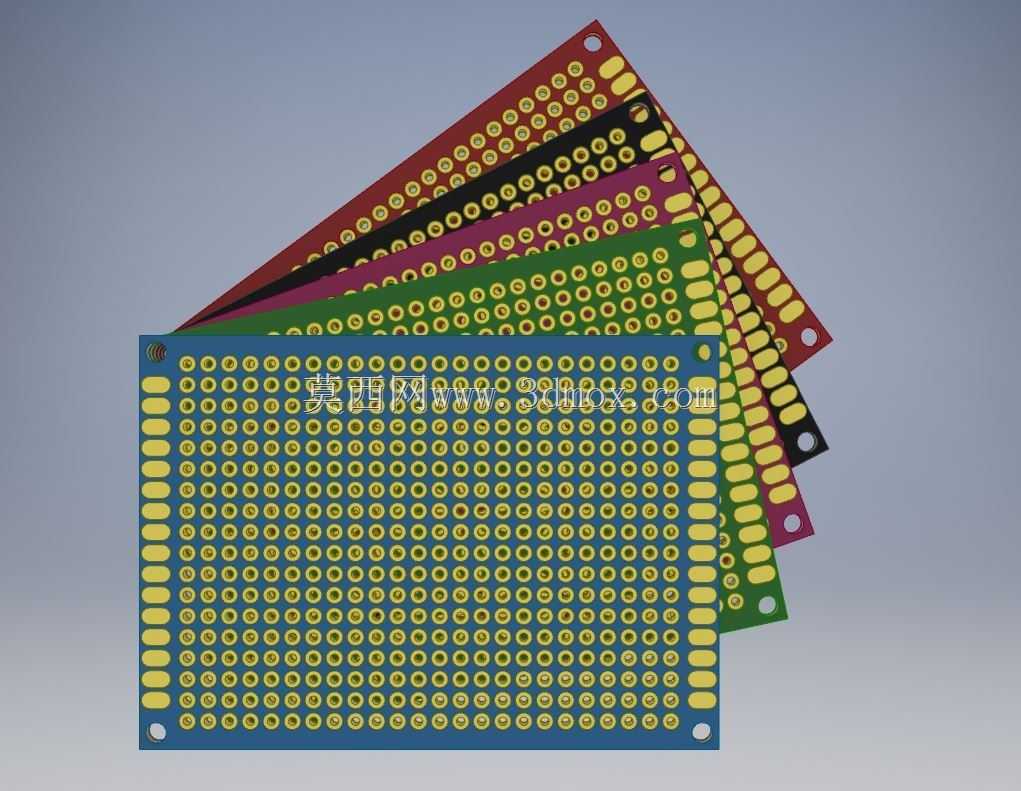

　　在电子电路原型验证、教学实验、小批量功能调试场景中，万用面包板是无需焊接即可快速搭建临时电路的核心载体，本次设计的70x50mm规格多色原型板，针对桌面级电子开发、学生课程实验、工程师前期功能验证的实际使用需求做了针对性的孔位与外观优化。不同于常规单一面包板的配色设计，本次覆盖红、蓝、绿、紫、黑等多种板面配色，不同配色可用于区分不同功能模块的实验板，比如在多板联调的场景中，用红色板做电源输入模块、蓝色板做信号处理模块、绿色板做输出驱动模块，能快速在杂乱的实验台面上识别对应功能板块，减少接线排查的时间成本。

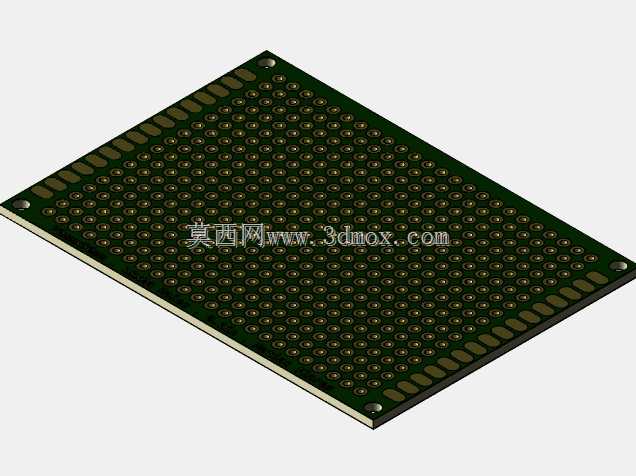

　　孔位排布采用0.1英寸标准孔间距，也就是行业内通用的2.54mm间距，完全兼容直插式电阻、电容、二极管、三极管以及常规DIP封装的集成芯片引脚尺寸，无需额外扩孔或者调整引脚间距就能直接插接使用，孔位周边的焊盘做了环形镀金处理，既保证插接时的接触可靠性，也能在需要永久焊接固定电路时直接上锡，兼顾临时实验与小批量打样前的验证需求。外形尺寸严格控制在70x50mm，也就是常规名片的三分之二大小，刚好能适配桌面实验台的小型固定座，也能直接装入常规的透明塑料实验盒中收纳，板体四个边角预留了3mm直径的安装固定孔，既可以用铜柱将多块面包板叠加固定成立体实验架，也能通过螺丝直接固定在设备外壳的预留安装位上，做嵌入式设备的前期功能验证时，不用额外做固定支架就能将验证板临时固定在设备内部，模拟实际安装后的接线状态。

　　板体基材采用常规FR-4环氧玻璃布板，厚度控制在1.6mm，和常规量产PCB的厚度保持一致，在验证过程中如果需要将电路转成量产PCB，能直接复用面包板上的孔位间距做布局参考，减少重新调整元件布局的工作量。孔位的排布采用整板矩阵式布局，左右两侧各预留两列纵向连通的电源总线孔位，中间区域是横向连通的信号孔位，每5个孔位为一个连通单元，刚好匹配常规集成芯片的引脚跨距，插接双列直插芯片时不用额外跨接线就能完成电源与信号的连通，对于多引脚的单片机、运算放大器等元件，能大幅减少接线的工作量。

　　不同颜色的板体除了功能区分的作用外，也能适配不同的教学演示场景，比如在中小学电子兴趣班的教学中，用不同颜色的板体区分不同难度的实验套件，低年级学生用红色板做简单的点亮LED实验，高年级学生用蓝色板做单片机编程实验，能快速分发对应套件，避免拿错实验物料。在实际使用过程中，这类面包板不需要焊接，元件可以反复插拔使用，对于需要频繁调整电路参数的验证场景，比如调整电阻阻值、更换电容容量来测试滤波效果时，不用反复拆焊元件，直接插拔更换就能快速完成测试，能大幅缩短原型验证的周期。板体边缘做了圆角处理，没有尖锐的毛刺，日常拿取使用时不会划伤手部，表面的阻焊层采用哑光材质，在实验室灯光下不会产生强烈反光，长时间观察电路接线时不容易产生视觉疲劳。安装孔的位置距离板边5mm，刚好避开边缘的孔位连通条，固定螺丝时不会压到内部的连通铜片，避免造成电源短路或者信号接触不良的问题。整板的孔位总数足够支撑常规的小型电路实验，从简单的三极管放大电路到复杂的单片机最小系统，都能在单块板上完成搭建，不需要额外拼接多块面包板，减少接线故障点。
