减压阀配套飞轮结构三维设计

　　在流体压力调控的管路系统中，减压阀作为稳定下游输出压力的核心部件，其内部的运动构件需要足够的转动惯量来抵消压力波动带来的冲击，避免阀芯出现高频振荡导致的压力输出不稳、密封面磨损过快等问题，本次设计的飞轮正是适配减压阀调节机构的配套储能构件。从实际工况出发，减压阀在工作过程中会面临上游压力突变、下游负载流量快速变化的情况，调节机构的阀芯连杆在动作时如果没有足够的惯量缓冲，很容易出现过调或者调节滞后的问题，飞轮的存在就是通过自身旋转储存的动能，平滑调节过程中的转速波动，让阀芯的开合动作更平缓，提升压力输出的稳定性，同时也能减少连杆机构受到的瞬时冲击载荷，延长整套调压机构的使用寿命。

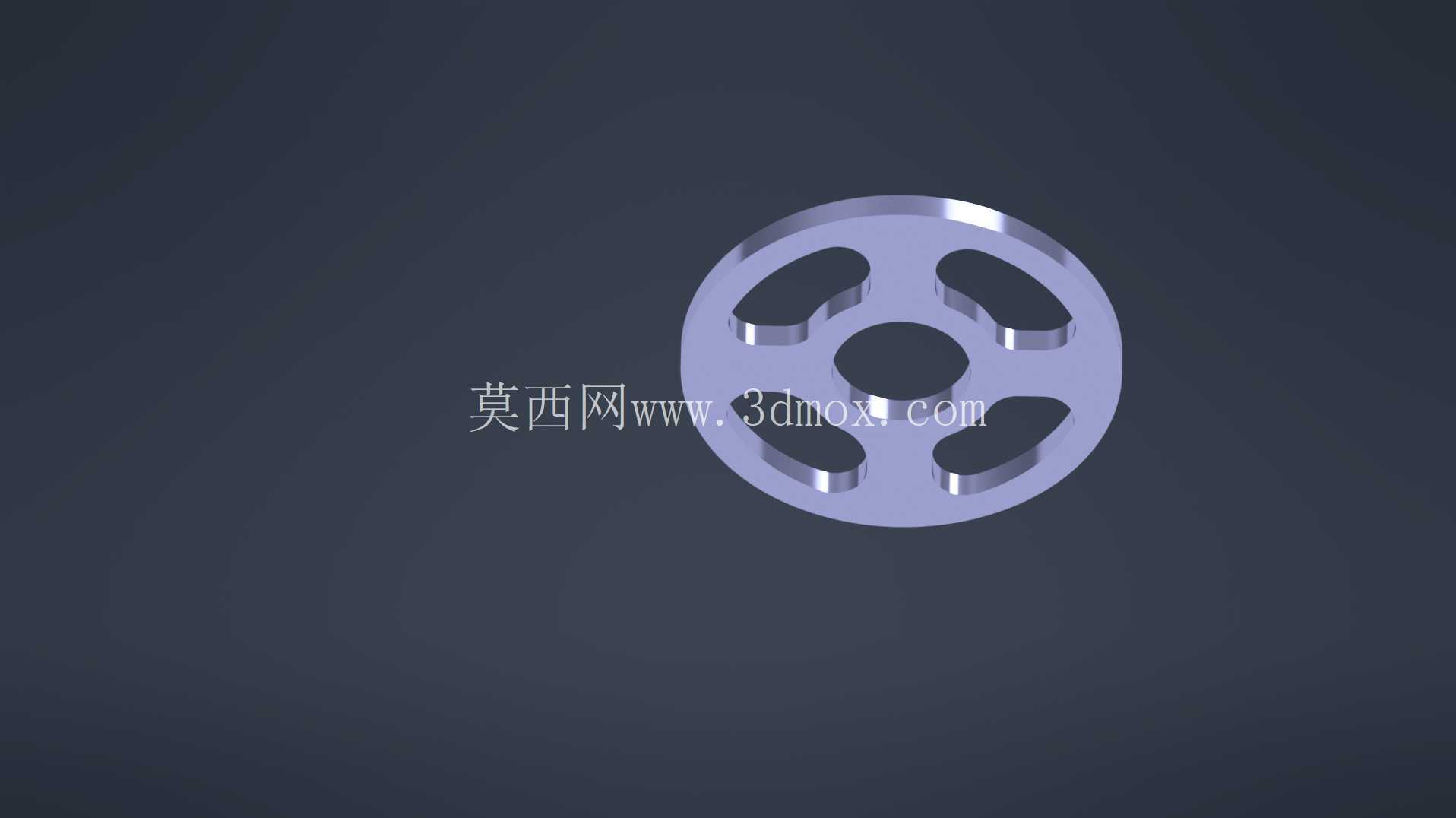

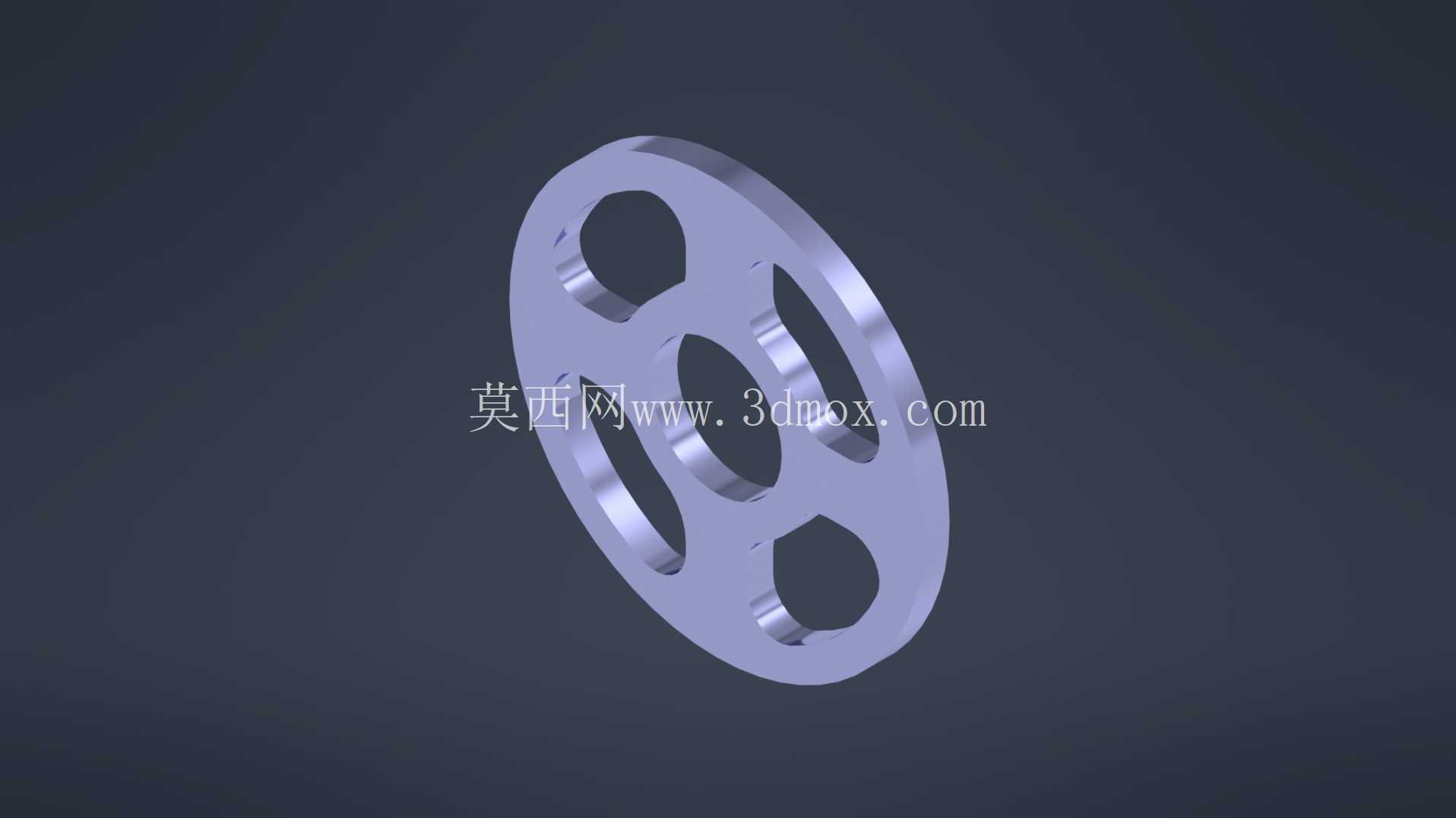

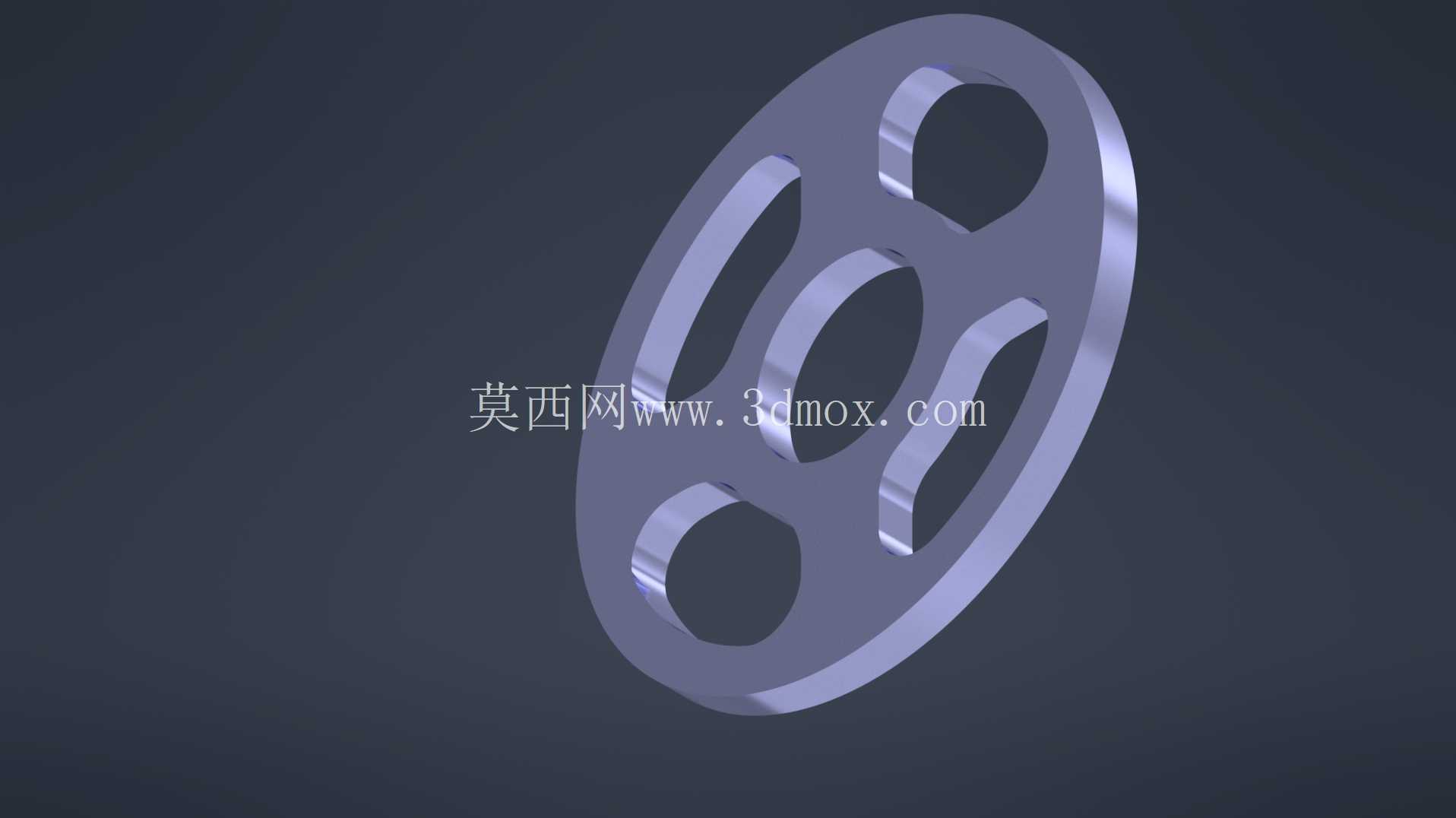

　　设计过程中首先考虑的是安装边界的适配性，飞轮需要嵌套在减压阀调节杆的轴端，因此中心孔的尺寸严格匹配调节杆的轴径公差，采用过渡配合的公差带设计，保证装配后不会出现径向窜动，同时端面设置有定位止口，和调节杆上的轴肩贴合，保证飞轮的旋转平面和调节杆的轴线完全垂直，避免高速旋转时出现偏摆带来的附加振动。轮体的整体外形采用圆盘式结构，在保证足够转动惯量的前提下，对轮盘的非受力区域做了镂空减重设计，四个对称分布的镂空孔沿圆周均匀排布，既减少了整体的材料用量，降低了构件自重，也避免了轮体质量分布不均带来的动平衡问题，镂空孔的边缘全部做了圆角过渡处理，避免应力集中导致的轮体开裂，同时也减少了旋转过程中的空气阻力。

　　从功能特性来看，飞轮的轮缘部分做了加厚处理，因为转动惯量和质量的回转半径平方成正比，将更多的质量集中在轮缘位置，可以在相同整体质量的前提下获得更大的转动惯量，最大化储能效果。轮体的厚度根据减压阀的安装腔空间做了严格限制，保证装配后不会和腔体内壁、其他运动构件发生干涉，所有的棱边都做了倒角处理，避免装配过程中划伤操作人员或者损坏密封件。材质选择上适配减压阀的工作介质环境，如果是应用在水、中性气体等常规介质的减压阀中，采用45号钢调质处理即可满足强度和耐磨要求，如果是应用在腐蚀性介质的工况中，可以更换为不锈钢材质，模型的结构参数预留了材质替换的调整空间，不需要修改整体外形尺寸就能适配不同材质的加工要求。

　　在实际装配场景中，该飞轮不需要额外的固定支架，直接套装在调节杆上通过轴端挡圈做轴向固定即可，安装流程简单，后期维护拆卸也很方便，不需要拆解整个减压阀的阀体结构就能完成飞轮的更换。轮体的表面粗糙度要求根据配合面和非配合面做了区分，中心孔和定位止口的配合面粗糙度控制在Ra1.6，保证装配精度，其余非配合面粗糙度控制在Ra6.3，降低不必要的加工成本。设计时也考虑了动平衡要求，四个镂空孔的位置度公差严格控制，保证轮体的质心落在旋转轴线上，避免减压阀工作过程中因为飞轮的偏心振动导致调压精度下降，甚至引发紧固件松动的问题。

　　从应用场景延伸来看，该结构的飞轮不仅可以适配减压阀的调节机构，也可以通用在其他需要小尺寸储能飞轮的低压流体控制阀门上，只需要调整中心孔的尺寸就能适配不同轴径的调节杆，轮盘的镂空结构形式也可以根据实际需要的转动惯量做参数化调整，比如减少镂空孔的数量或者调整镂空孔的大小，就能在不改变整体安装尺寸的前提下获得不同的转动惯量参数，适配不同压力等级、不同通径的减压阀产品。整个模型的结构完全遵循机械加工的工艺要求，所有的特征都可以通过车削、铣削的常规机加工工艺完成，不需要特殊的加工设备，适合批量生产加工，零件的加工工序简单，装夹定位方便，车削完成外圆、端面和中心孔之后，只需要一次铣削装夹就能完成所有镂空孔的加工，加工效率高，成品率容易控制。
