减压阀配套棘轮传动结构件

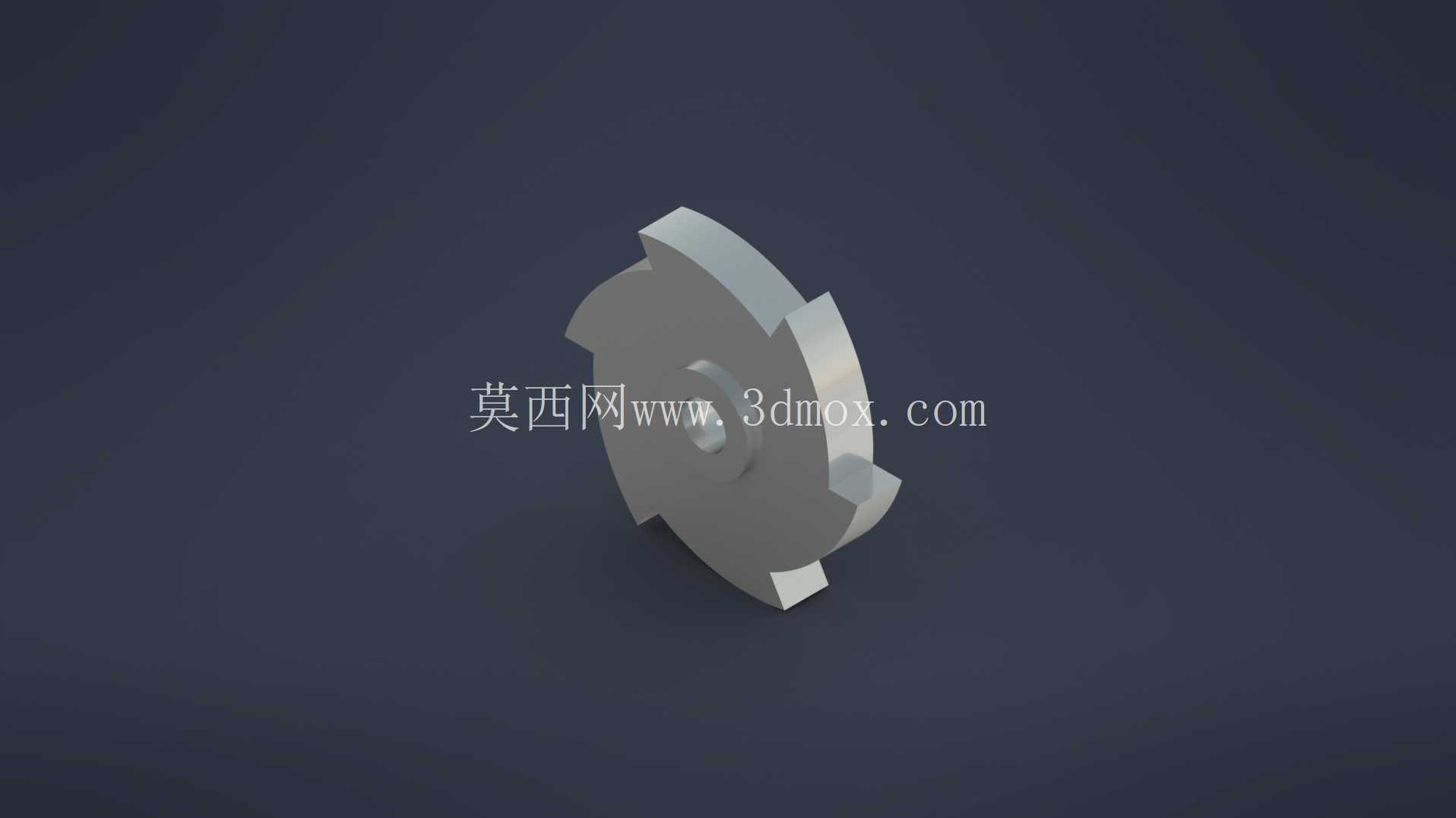

　　在流体压力调控类阀门的实际工况应用里，棘轮构件是保障减压阀调压动作精准、防止压力回退的核心传动零件，这类零件的设计合理性直接决定了减压阀在管网、工业管路系统中的调压稳定性与运行寿命。从实际应用场景来看，这类棘轮主要适配中低压管路的减压阀调压机构，常见于工业给排水、压缩空气管网、小型液压控制系统的减压阀组中，承担着调压过程中的单向步进传动、锁止防回转的功能——当操作人员旋动调压手轮调整减压阀出口压力时，棘轮会配合棘爪完成步进式的角度进给，每一次调整的齿距对应固定的压力调节梯度，避免调压过程中出现压力跳变，调整到位后棘爪卡入棘轮齿槽，可完全抵消介质压力波动带来的手轮回转力，防止预设压力值出现偏移，保障下游管路压力稳定在设定区间。从功能特性上看，该棘轮采用对称式的棘齿布局，齿形经过受力优化，齿面的啮合角度设计为15度楔角，既能够保证棘爪顺畅滑入齿槽完成锁止，又能在需要反向调整压力时，通过抬起棘爪实现无卡滞的反向转动，不会出现齿面咬死的情况；中心的安装孔采用基孔制配合公差设计，可直接与减压阀的调压阀杆进行过渡配合，孔壁预留的键槽结构能够传递额定扭矩，避免棘轮与阀杆之间出现相对转动，保障传动精度。

　　在设计思路层面，这类棘轮的建模首先要匹配减压阀的调压行程，总齿数根据减压阀的总调压范围确定，每齿对应的转角对应0.02MPa的压力调节量，确保调压操作的精细度满足工业管路的使用要求；齿顶与齿根的过渡处均设计了R0.5的圆角，避免热处理及长期受力过程中出现应力集中导致的齿部断裂，零件的整体厚度根据额定传动力矩计算确定，在满足强度要求的前提下尽可能减小厚度，降低调压机构的整体轴向尺寸，适配减压阀紧凑的内部安装空间。

　　从外形尺寸与安装边界来看，该棘轮的外圆直径根据配套减压阀的阀腔尺寸设计，安装时不会与阀腔内壁发生运动干涉，中心孔的轴向定位台阶高度与阀杆的定位槽深度完全匹配，装配后棘轮的轴向窜动量控制在0.1mm以内，既不会出现卡滞，也不会因窜动过大导致棘爪脱齿；棘齿的齿高经过精确计算，保证棘爪的啮合深度达到2mm，在管路出现水锤、压力冲击的工况下，棘爪不会从齿槽中脱出，避免压力突然失准引发的下游设备故障。

　　在实际的结构验证过程中，这类棘轮的齿面需要进行表面硬化处理，提升齿面的耐磨性能，保证经过上万次调压操作后，齿形磨损量仍控制在允许范围内，不会因齿形磨损导致啮合间隙过大、调压精度下降；零件的两个端面均设计了平面度公差要求，确保装配后与相邻的垫片、手轮端面完全贴合，不会出现偏斜导致的传动卡滞。对于减压阀的生产装配环节来说，该棘轮的安装无需额外的专用工装，只需将键槽对准阀杆上的平键推入到位，再用轴用挡圈固定即可完成装配，装配效率高，后期维护更换时也可直接在管路上完成操作，无需将整个减压阀从管路上拆下，降低了运维成本。在不同工况的适配性上，该棘轮的结构可根据不同通径、不同压力等级的减压阀进行参数调整，通过改变齿数、外圆直径、厚度等参数，即可适配从DN15到DN50通径的各类直动式、先导式减压阀，通用性较强，能够覆盖大部分民用、工业用减压阀的传动机构需求。
