减压阀配套用开合式捏合帽结构设计

　　在工业流体控制管路系统中，减压阀作为稳定下游压力的核心元件，其配套的操作与锁紧部件直接影响整阀的调节可靠性与维护便捷性，本次设计的捏合帽正是应用于减压阀调节端的配套夹紧式操作件，主要承担调节机构的锁紧、手动操作施力以及防护密封的多重作用。

　　从实际应用场景来看，这类捏合帽多配套在直动式或先导式减压阀的调节螺杆端部，在化工流体输送、市政供水管网、车间压缩空气分站、小型液压试验台等场景中，操作人员完成出口压力整定后，需要通过该部件锁定调节位置，避免管路振动、介质冲击导致的压力漂移，同时也能隔绝外界粉尘、水汽对调节螺纹的侵蚀，延长阀件的户外或复杂工况使用寿命。

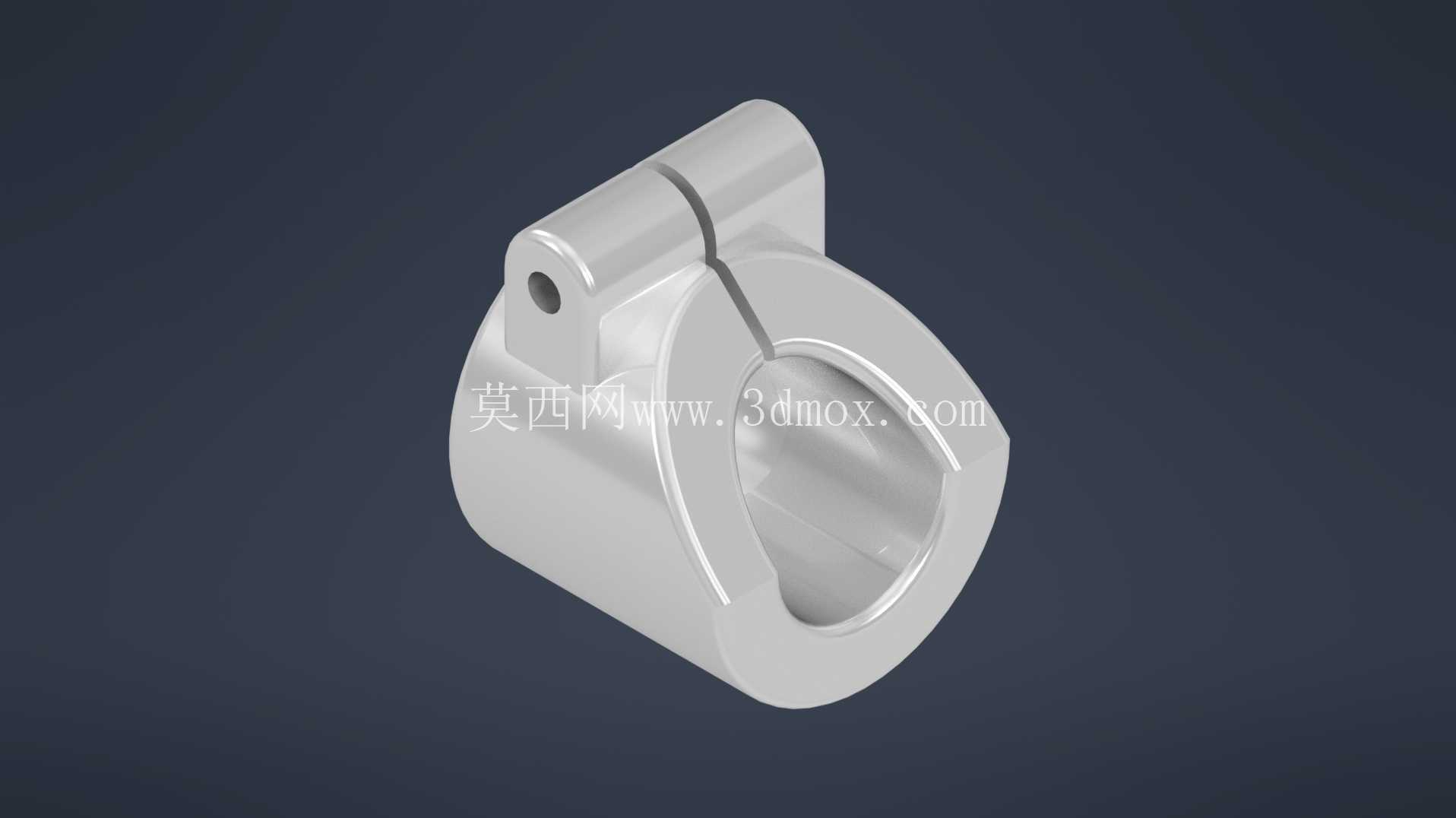

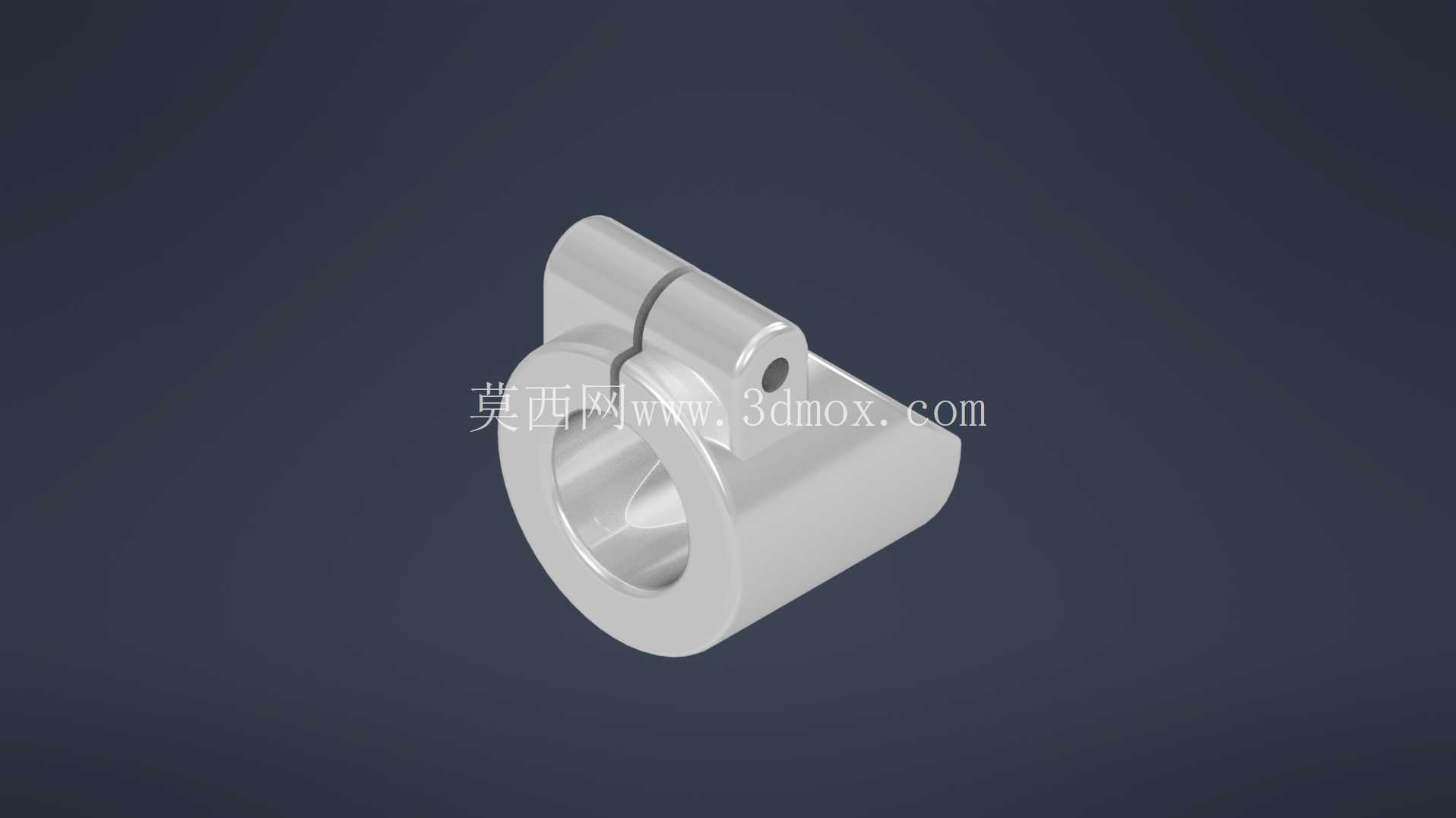

　　从功能特性上看，该捏合帽采用单侧开口的开合式抱箍结构，区别于传统的整体式锁紧螺母，不需要完全旋退即可完成拆装，在减压阀在线维护时，无需拆解整个调节端的关联部件，只需松开捏合帽的锁紧点位，即可快速调整调节螺杆位置，大幅缩短现场运维的停机时间。结构上的开口缝隙经过尺寸校核，既保证开合时的弹性变形量在金属材料许用应力范围内，避免反复拆装出现塑性变形导致夹紧力失效，同时闭合状态下缝隙控制在0.15mm以内，防止大颗粒杂质进入内部配合面。

　　设计过程中优先考虑了手动操作的人机工程需求，捏合帽的外圈握持面做了圆弧过渡处理，没有尖锐棱角，操作人员带防滑手套操作时也能稳定施力，不会出现硌手、打滑的问题。上部的凸耳结构集成了锁紧孔位，可配合开口销或者紧定螺钉实现二次防松，在振动幅度较大的压缩机配套管路、移动设备供气管路场景中，能避免长期振动导致的捏合帽松脱。内孔的尺寸公差按照H7级精度设计，与减压阀调节螺杆的配合间隙控制在0.02-0.05mm之间，既保证滑动拆装的顺畅性，又不会因为间隙过大出现径向晃动，影响压力锁定的精度。

　　安装边界方面，该捏合帽的轴向总高度经过压缩设计，不会过多占用减压阀上部的操作空间，在管路排布密集的阀组安装场景中，相邻阀件的中心距即使控制在较小范围，也不会出现操作干涉。径向最大轮廓尺寸匹配常规减压阀的调节端尺寸，不需要额外扩大安装预留空间，可直接替换同规格的传统锁紧螺母，无需对原有阀件结构做改造，适配性较强。内孔的台阶结构做了导向倒角，安装时可快速对准调节螺杆，即使是高空作业、视线受限的安装场景，也能快速完成装配。

　　结构强度层面，捏合帽的壁厚经过受力仿真校核，在手动施加最大操作力矩时，各部位的应力值均远低于材料的屈服强度，长期使用不会出现开裂、变形问题。开口处的应力集中位置做了圆角过渡处理，避免反复开合时出现疲劳裂纹。整体结构没有复杂的异形曲面，既适合常规的机加工艺生产，也适合批量压铸成型，加工成本可控，同时表面没有多余的凹槽、死角，不容易积留介质残留和灰尘，日常清洁维护十分方便。在实际配套测试中，该捏合帽配合减压阀完成1000次压力整定调整操作后，夹紧力衰减率低于5%，能够满足工业场景长期使用的可靠性要求，即使在有轻度腐蚀性的介质环境中，配合对应的表面处理工艺，也能保证足够的使用寿命。
