内六角圆柱头M4螺栓配套螺母组合件

　　做机械结构设计这十几年，经手的紧固件选型少说也有上千次，M4规格的内六角圆柱头螺栓配螺母，是小型装配场景里绕不开的常用组合。很多刚入行的工程师总觉得紧固件是小零件，随便选个规格拧上就行，真到设备跑起来出问题，十有八九都栽在这些不起眼的连接件上。先说实际应用场景，这套M4规格的螺栓螺母组合，在小型仪表装配、3D打印设备框架搭建、低压流体控制阀组安装、小型自动化模组的板件连接里用得极多，尤其是减压阀这类仪表类设备的内部阀板、端盖固定，既要保证连接强度，又不能让紧固件头部突出太多占用内部流道或者装配空间，内六角圆柱头的结构刚好适配这类需求。

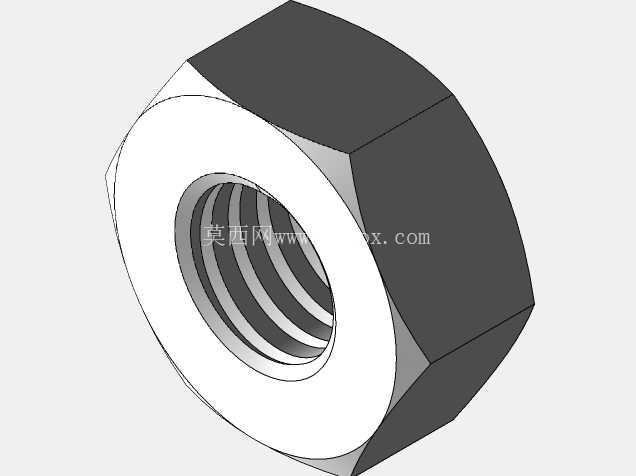

　　从功能特性来说，内六角驱动的设计相比十字槽、一字槽，能承受更大的拧紧力矩，不容易出现拧滑牙的情况，装配时用对应规格的内六角扳手垂直施力，就算是在狭窄的装配空间里，也能稳定施加预紧力，不会像外六角螺栓那样需要预留扳手回转的侧向空间。配套的M4螺母是标准粗牙螺纹，和螺栓的螺纹公差带配合间隙控制在合理范围，既不会因为间隙过大导致连接松旷，也不会因为配合过紧出现拧入卡滞、螺纹咬死的问题。

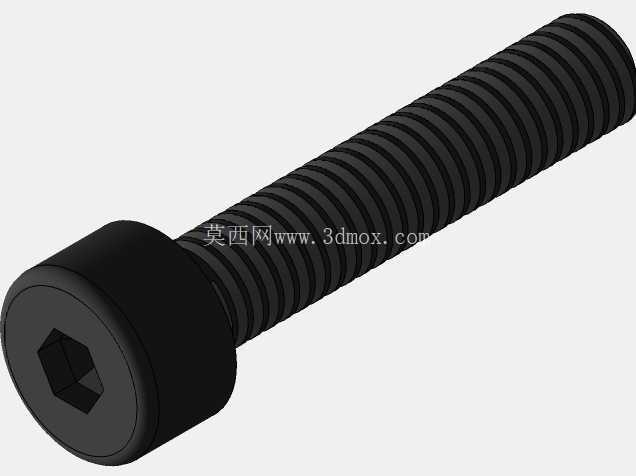

　　设计这套组合件的三维模型时，首先要卡准螺纹的实际啮合长度，很多新手建模容易犯的错就是把螺纹牙型做的太尖锐，或者忽略螺纹收尾的退刀结构，实际加工出来的螺栓，螺纹末端是有不完整牙型的过渡段，螺母的入口端也有倒角导向，这些细节如果在建模时省略，后续做装配干涉检查、运动仿真的时候就会出现假干涉，导出工程图给加工部门也会出问题。外形尺寸方面，M4螺栓的圆柱头外径、头部高度都是严格对应标准件参数，内六角驱动孔的深度和对边尺寸也留够了扳手插入的余量，不会出现扳手插不到位拧坏驱动孔的情况。

　　安装边界上要注意，当被连接件是铝合金、工程塑料这类软质材料时，要在螺栓头和被连接件之间加平垫圈分散压应力，避免拧紧时螺栓头压溃基材表面；如果设备有持续振动工况，还要搭配弹簧垫圈或者螺纹胶防松，这套模型里预留了垫圈的装配空间，做整机装配时可以直接搭配标准垫圈模型调用，不用再调整螺栓的长度参数。另外要提的是，很多人做阀门类设备的内部连接时，容易忽略紧固件的长度余量，螺栓穿过被连接件之后，露出螺母的螺纹长度要控制在2-3个牙距，太长会突出占用内部流道空间，太短则会导致螺纹啮合长度不足，连接强度达不到设计要求，这套模型的螺纹段长度是按常规薄板叠装场景做的基准参数，实际选型时可以根据被连接件的总厚度调整螺杆长度，但是头部尺寸、螺纹规格、螺母配合尺寸都是通用标准，不用反复校核基础参数。做三维建模的时候，螺纹部分如果是做外观展示可以用装饰螺纹线减少模型面数，要是做有限元受力分析，就要把真实牙型做出来，网格划分时在螺纹啮合区域加密网格，才能准确计算出预紧力下的应力分布，避免螺纹根部应力集中导致的断裂失效。
