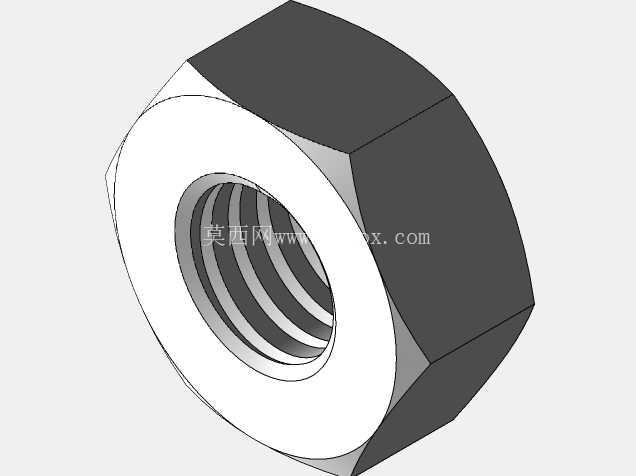

六角厚螺母SolidWorks曲面结构建模

　　在各类机械装配场景中，螺纹连接是应用最广泛的可拆卸连接形式，六角螺母作为螺纹连接副的核心组成零件，承担着与螺栓、螺柱配合实现构件紧固、载荷传递的关键作用，从普通民用设备的机架装配，到工业生产线的工装夹具固定，再到液压气动系统的阀组安装，都能见到这类标准紧固件的身影。本次建模的六角厚螺母，针对需要更高预紧力、更大螺纹啮合长度的重载连接场景设计，相比普通标准六角螺母，其整体厚度更大，内螺纹啮合圈数更多，能够有效分散螺纹牙的受力，避免重载工况下出现螺纹滑牙、螺母变形失效的问题，适用于振动载荷较大、需要长期保持预紧力的设备连接部位，比如工程机械的结构件连接、重型输送设备的机架拼接、压力加工设备的模具紧固等场景。

　　从设计思路来看，建模过程先从六角外形的轮廓构建入手，先绘制正六边形的外轮廓草图，考虑到实际加工中六角棱边需要做倒角处理，避免装配时棱边刮伤操作人员、或是与配合件发生干涉，在拉伸生成六角基体后，对两端的棱边分别做了45度倒角处理，倒角尺寸匹配对应螺纹规格的标准要求，既保证装配导向性，也能去除加工毛刺。内螺纹部分采用曲面建模的方式构建真实的螺纹牙型，而非简化的装饰螺纹线，先根据所选螺纹规格绘制螺旋线，设定匹配的螺距与螺纹长度，再沿着螺旋线路径扫描切除生成标准的三角形螺纹牙型，建模过程中特意还原了螺纹起始端的不完全牙结构，这部分结构在实际装配中起到导向作用，能够让螺母顺利旋入外螺纹件，避免出现错牙、卡滞的问题。

　　从安装边界来看，这类六角螺母的对边尺寸严格遵循对应螺纹规格的工装标准，能够匹配普通呆扳手、套筒扳手的夹持尺寸，装配时不需要定制特殊工装，现场维护更换的通用性极强；螺母的厚度方向尺寸经过校核，当与对应等级的螺栓配合时，螺纹啮合长度能够满足螺栓抗拉强度的匹配要求，不会出现螺母螺纹先于螺栓螺杆失效的情况。建模过程中对外形的棱角过渡做了细节处理，六角面与端面的交接处做了微小的圆角过渡，还原实际冷镦或车削加工后的零件真实形态，避免三维模型出现过于尖锐的理想棱角，更贴近实际生产出的零件状态。

　　在功能特性上，该螺母依靠内螺纹与外螺纹的旋合实现轴向压紧，当连接副被拧紧后，螺母端面与被连接件表面紧密贴合，产生足够的摩擦力来抵抗横向载荷，同时螺纹牙之间的相互咬合能够承受轴向的拉力，厚螺母的设计让螺纹牙的受力分布更均匀，最靠近支撑面的几圈螺纹不会因为应力集中而过早发生塑性变形，能够在交变载荷下保持更长的连接寿命。实际选型应用中，这类厚螺母常搭配全螺纹螺柱使用，用于被连接件厚度较大、需要较长螺纹旋合长度的场合，比如法兰连接结构中，当法兰厚度较大、普通螺母无法保证足够啮合长度时，就会选用这类厚螺母来保证连接可靠性；在一些需要频繁拆装的设备部位，厚螺母的螺纹磨损余量更大，多次拆装后依然能保持足够的连接强度，相比薄螺母拥有更长的使用寿命。建模时还考虑了螺母与垫圈配合的安装场景，螺母的支撑端面做了平面度的结构约束，保证与平垫圈接触时能够均匀压紧，不会出现偏载导致的预紧力损失，端面的粗糙度要求在建模中通过结构细节体现，支撑面没有多余的凸起或凹陷，能够保证压紧力均匀传递到被连接件表面。
