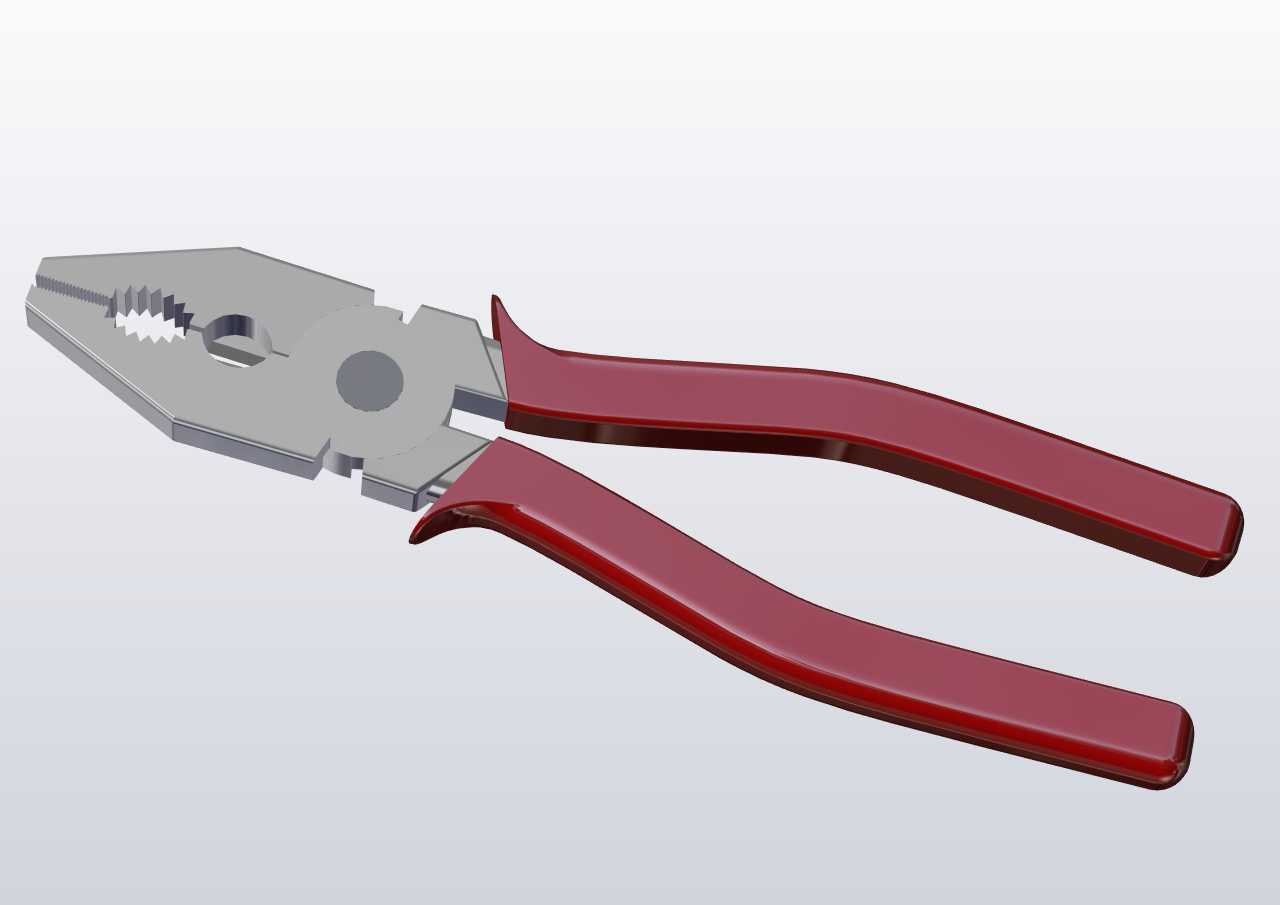

工业级红柄钢丝钳结构三维数模

　　这款钢丝钳的三维数模完整还原了实物的所有结构细节，从钳头的刃口、齿纹到钳柄的包覆层都做了精准的几何还原，可直接用于工具类产品的结构验证、装配模拟以及教学演示场景。在实际工业应用中，这类钳子是装配工位、设备运维、五金加工场景里的基础手工具，既可以夹持扁形、圆柱形的金属工件完成弯折、紧固操作，也能通过刃口剪切细金属丝、导线、薄金属片，部分场景下还能替代小型扳手拧动小规格的螺母螺栓，是一线操作工人随身工具配置里的必备品类。

　　从结构设计逻辑来看，整个钳子采用对称式双片铰接结构，铰接点的销轴位置经过力学优化，在钳头张开到最大角度时，钳柄的握持开度刚好适配成年男性手掌的自然张合范围，不会出现过度张开导致握持发力困难的问题；钳头的夹持面做了分段式齿纹设计，靠近铰接点的位置齿纹更深、齿距更密，用来夹持硬度较高的工件时能提供更大的摩擦力，避免施力过程中工件滑脱，靠近钳头尖端的齿纹更浅，适合夹持细小的零件完成精细装配操作；刃口部分做了斜角磨削处理，剪切时的受力点集中在刃口接触线，能以更小的握持力完成金属线材的剪切，同时刃口和夹持面之间做了台阶过渡，避免剪切硬线材时刃口崩裂损伤夹持齿面。

　　钳柄部分的红色包覆层采用符合人体工学的弧形曲面设计，握持位置的截面是椭圆形，贴合手掌握持时的指腹曲线，长时间施力操作也不会出现局部压痕，包覆层表面做了细微的防滑纹理，在沾有少量油污的作业环境下也能保证握持稳定性，不会出现打滑脱手的情况。从安装和适配边界来看，整个钳子闭合状态下的整体长度控制在180mm区间，最大张开角度下钳头尖端的开度为55mm，刃口最大剪切直径适配2.5mm以下的硬钢丝以及4mm以下的软铜线，铰接销轴的直径为8mm，两片钳身的配合间隙控制在0.1mm以内，开合过程中没有卡顿或者旷量过大的问题，完全符合手动五金工具的行业精度要求。

　　在建模过程中，所有的曲面过渡都做了圆角处理，没有尖锐的棱角，还原了实物量产时的压铸、磨削加工工艺特征，钳头的金属部分做了表面氧化处理的质感还原，钳柄的包覆层还原了软质塑胶的哑光质感，不管是用来做产品渲染展示，还是导入装配场景做工具使用状态的模拟，都能直接适配使用需求。不同于简化的工具模型，这个数模把钳头内部的弹簧复位结构也做了完整还原，钳子张开时弹簧提供辅助回弹力，连续操作时能减少手部的张开施力幅度，提升长时间作业的操作舒适度，弹簧的安装位置隐藏在两片钳柄的内侧凹槽里，不会在夹持工件时造成干涉，凹槽的尺寸刚好匹配弹簧的外径，装配后弹簧不会出现移位或者脱落的问题。在设备运维场景里，这类钳子可以用来完成电气线路的剥线、剪切，紧固件的临时紧固，小型零件的夹持定位，在没有专用工具的应急场景下，还能通过钳头的夹持面完成小型工件的矫直、弯折作业，是通用性极强的基础手工具，对应的三维数模可以作为工具库的基础模型，用于装配工位的工具排布模拟、作业指导书的三维可视化制作，以及工具类产品的二次开发设计参考。
