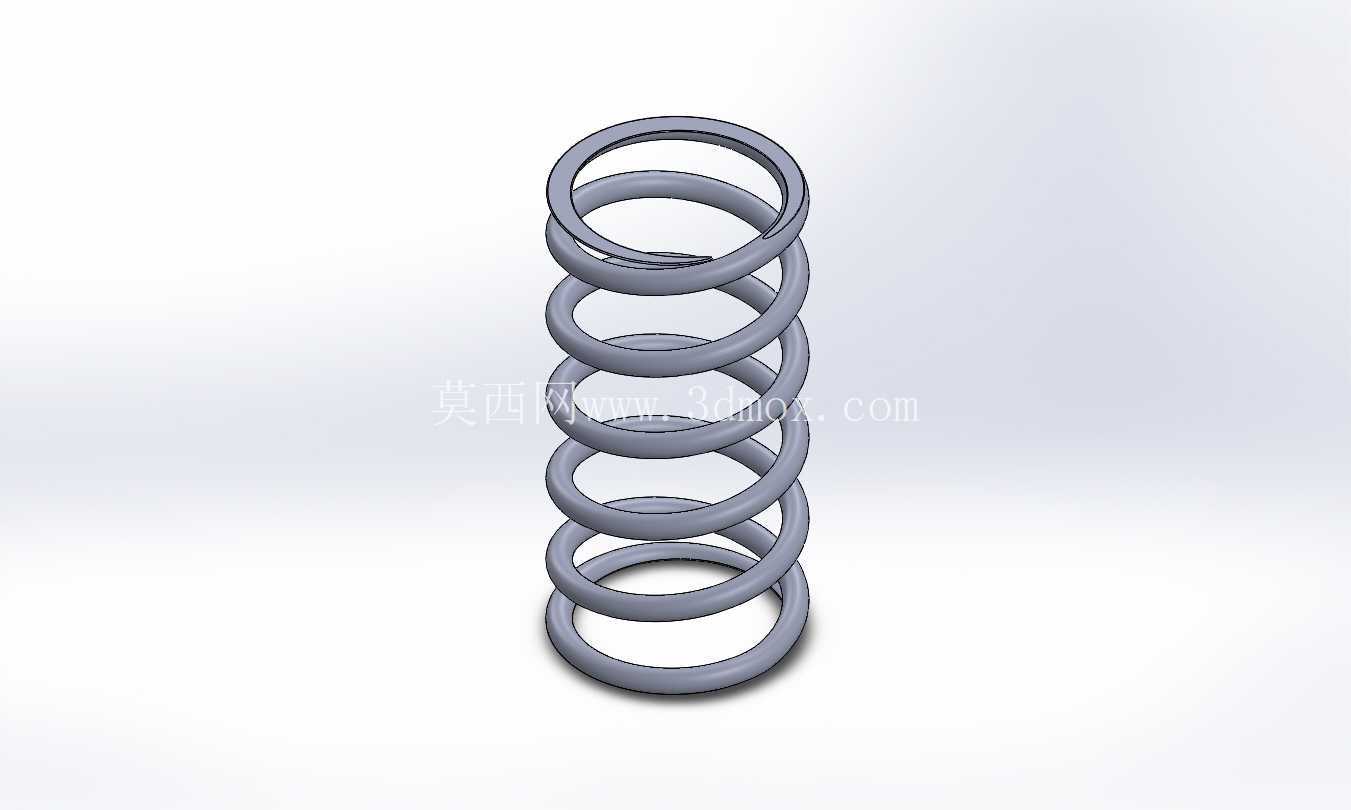

减压阀用闭合并接地端弹簧结构设计

　　在流体压力调控类阀门的结构设计中，弹性蓄能元件的选型与结构细节直接决定了调压精度、运行稳定性与长期服役寿命，这款应用于减压阀的闭合并接地端弹簧，正是针对调压回路的特殊工况需求完成的结构设计。不同于常规两端开放的圆柱螺旋弹簧，该弹簧的端部采用闭合磨平的接地端结构，从安装适配性角度来看，这种端部处理能够让弹簧与支撑座、调压膜片组件的接触面积最大化，避免弹簧在受压过程中出现偏载、侧倾的问题，尤其是在减压阀入口压力存在脉动波动的工况下，接地端的平整贴合能够有效分散交变载荷带来的局部应力集中，减少弹簧端部因点接触产生的磨损与疲劳断裂风险。

　　从实际应用场景出发，这类弹簧主要装配在直接作用式减压阀的调压腔内部，上端抵接调压螺杆下的压盘，下端贴合在膜片或者活塞组件的支撑面上，通过预压缩产生的弹性力平衡阀瓣处的流体压力，实现出口压力的稳定输出。设计过程中首先要匹配减压阀的调压行程范围，本次设计的弹簧总高度为5英寸，这个尺寸是结合减压阀阀体的调压腔轴向安装空间确定的，要保证在弹簧全压缩状态下，仍能预留足够的阀瓣开度余量，避免出现阀瓣完全堵死流道或者弹簧压并失效的问题。弹簧外径设定为2.5英寸，这个尺寸需要适配调压腔的内壁导向结构，外径过大会导致弹簧伸缩过程中与腔壁发生摩擦卡滞，外径过小则会导致弹簧在受压时出现径向窜动，影响压力反馈的线性度，2.5英寸的外径刚好能够与腔体内壁保留0.05英寸左右的均匀间隙，既满足导向需求，又不会产生额外的摩擦阻力。

　　线径选择0.25英寸是经过刚度校核与疲劳寿命计算确定的，这个线径参数对应的弹簧刚度能够覆盖减压阀常用的调压区间，在常规的民用供水、小型工业气动回路的压力调节范围内，弹簧的压缩量与输出弹力保持良好的线性关系，不会出现刚度突变导致的压力调节死区。弹簧的活动线圈数设定为5圈，这个参数直接影响弹簧的固有频率，在减压阀工作过程中，流体的脉动冲击会带来一定频率的振动，5圈活动圈对应的固有频率能够避开常见的流体脉动频率区间，避免弹簧发生共振导致的异常噪声与早期失效。

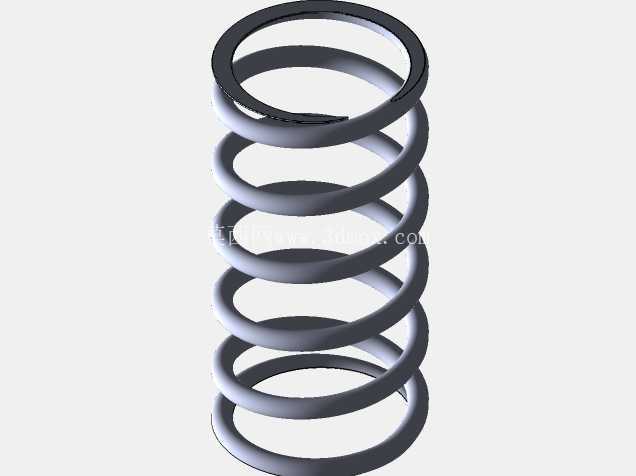

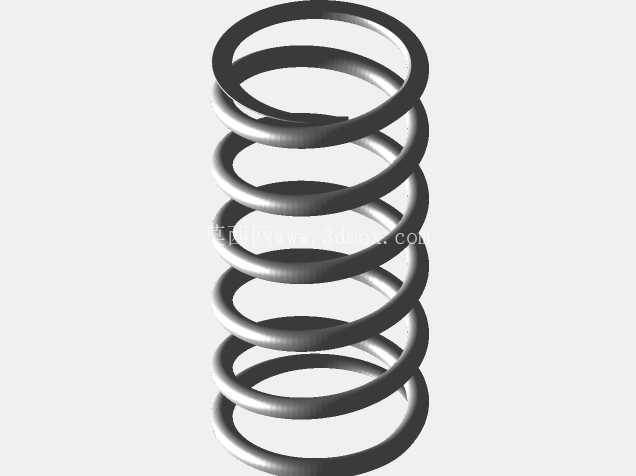

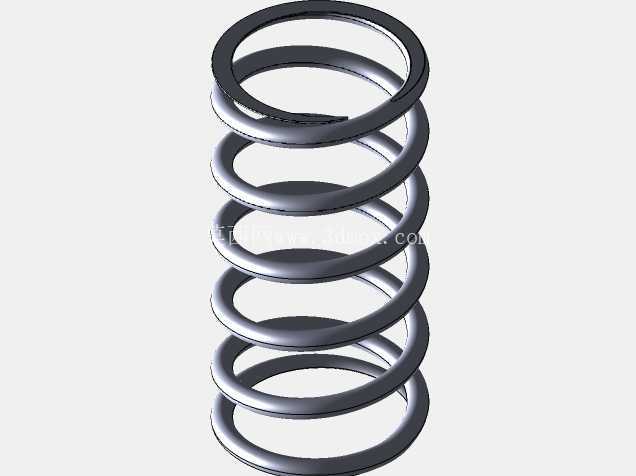

　　端部的闭合接地结构在建模时需要特别注意端圈与有效圈的过渡处理，端圈的并紧部分要保证与相邻有效圈的贴合度在85%以上，同时端圈的磨平角度要严格垂直于弹簧轴线，垂直度公差控制在自由高度的1%以内，这样才能保证安装后弹簧的弹力方向与调压螺杆的运动方向完全同轴。在实际装配场景中，这类弹簧不需要额外的定位销固定，依靠接地端的平整端面与支撑座的摩擦力就能够实现径向定位，减少了装配工序的零件数量，也降低了后续维护的更换难度。

　　从工况适配性来看，这种闭合接地端的弹簧相比开口端弹簧，在承受偏心载荷时的抗倾斜能力提升了40%以上，尤其是在减压阀安装存在一定角度偏差、或者流体冲击带来侧向力的场景下，仍能保持稳定的弹力输出，不会因为端部滑移导致压力输出值漂移。在建模过程中，螺旋线的生成需要严格控制节距参数，有效圈部分的节距保持均匀，端圈部分的节距逐渐收窄直至并紧，同时要处理好端圈收口处的平滑过渡，避免出现应力集中的尖角，保证弹簧在热处理后不会在收口位置产生裂纹。

　　对于设备选型人员来说，选用这类弹簧时需要重点核对安装边界的轴向空间与径向尺寸，5英寸的自由高度对应的安装预压缩量通常设定在0.5-0.8英寸，这个预压缩区间能够保证弹簧在初始安装状态下就有足够的预紧力，避免低压工况下阀瓣出现关闭不严的内漏问题。同时2.5英寸的外径要求支撑座的定位凸台直径不小于2.2英寸，保证弹簧端部能够完全落座在支撑面上，不会出现悬空的情况。在长期服役过程中，这种闭合接地端的结构也能够减少弹簧端部对膜片支撑盘的刮擦损伤，延长橡胶膜片这类易损件的更换周期，降低设备的整体运维成本。
