波浪环形运动路径扩展传动构件

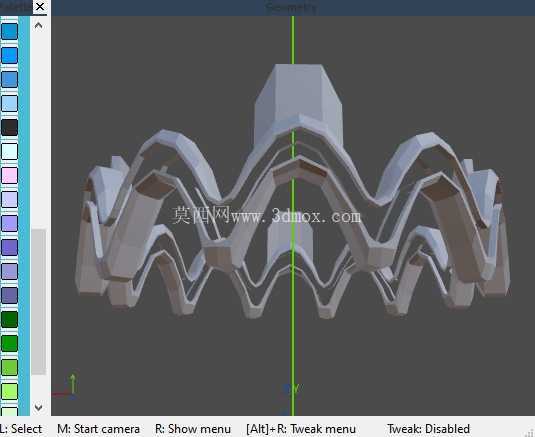

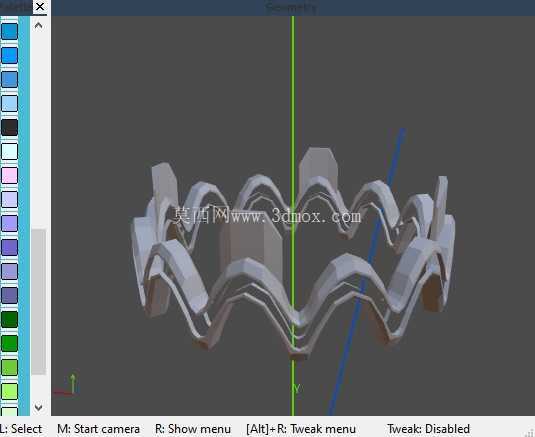

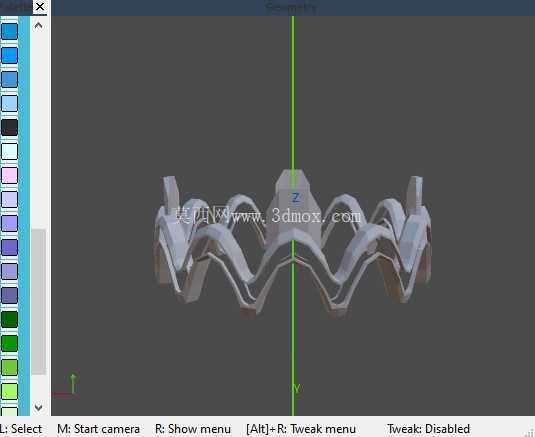

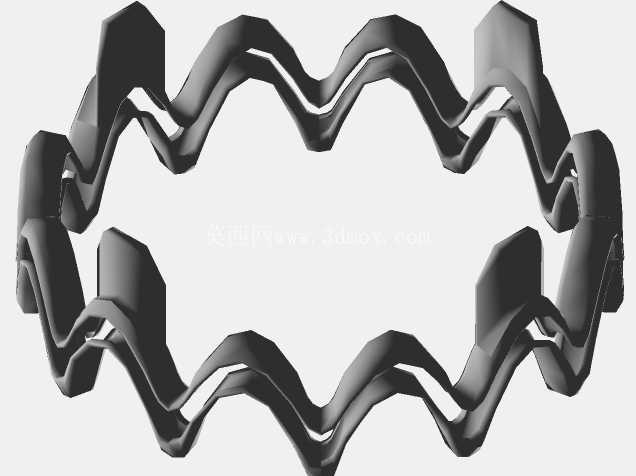

　　该构件属于运动机械领域的附加传动部件，核心作用是在原有基础运动输出端拓展出连续波浪式的环形运动轨迹，可直接配套在小型动力输出轴端使用，无需额外改动原有设备的主体传动结构。从实际应用场景来看，这类构件最常适配在儿童益智玩具、小型动态展示装置、低负载间歇传动工位上，比如拼装类机械玩具的动作输出端，装上该构件后可将单一的旋转运动转化为沿环形路径起伏的波动动作，让玩具的动态表现更具层次感，也能用于小型展台的动态展品驱动，实现展品沿波浪环形轨迹的平缓位移，避免了传统凸轮机构占用空间大、轨迹固定难以调整的问题。

　　从功能特性上看，该构件采用上下N向旋转的传动逻辑，输入端接入单向旋转动力后，环形排布的波浪形曲面会同步带动配套的从动件沿预设路径做连续起伏运动，整个传动过程无硬冲击，传动接触面做了顺滑过渡处理，低负载运行下的磨损量极小，适合长期连续运转的小型机构。构件整体为低聚结构设计，所有曲面均采用大曲率顺滑过渡，没有尖锐的应力集中棱角，在注塑或者3D打印加工时，不需要额外添加支撑结构就能一次成型，大幅降低了小批量试制的加工成本，后期如果需要调整运动轨迹的起伏幅度，只需要修改波浪曲面的凸起高度参数，不需要重构整体环形基体，修改迭代的效率很高。

　　设计思路上，该构件优先考虑了安装适配性，环形基体的中心预留了标准轴孔位，可直接适配常用的3mm、4mm直径小型输出轴，轴孔侧面开有紧定螺丝位，安装时不需要额外做轴端的键槽加工，拧紧紧定螺丝即可完成动力锁合，安装边界控制得十分紧凑，整个构件的外径不超过80mm，轴向厚度不超过25mm，安装时只需要预留出环形外侧10mm的从动件活动空间即可，不会占用过多的设备内部空间，非常适合内部空间局促的小型玩具、微型展示装置使用。

　　从结构细节来看，环形基体上均匀排布的波浪形凸起数量经过传动比匹配计算，输入端每旋转一圈，从动件会完成对应次数的起伏动作，用户可以根据实际需要的动作频率调整凸起的排布密度，不需要改变输入端的转速就能调整输出动作的频率。构件的所有壁厚均保持均匀，最小壁厚不低于1.5mm，无论是采用PLA、ABS等3D打印材料加工，还是采用PP、PE等注塑材料批量生产，都不会出现缩痕、填充不足的加工缺陷，成型后的构件整体强度足够应对低负载传动场景的受力需求，正常使用下不会出现结构断裂的问题。

　　在实际选型适配时，需要注意该构件仅适用于低负载、低转速的传动场景，输入端的转速建议控制在每分钟60转以内，从动件的接触压力不超过5N，如果需要用于更高负载的场景，可以在波浪曲面的接触位置镶嵌耐磨金属片，降低接触面的磨损速率，延长构件的使用寿命。另外该构件的安装同轴度要求不高，轴孔与输出轴的同轴度误差在0.2mm以内时，依然可以平稳运转，不需要额外添加高精度的轴承定位，进一步降低了整套机构的装配成本，对于入门级的机械拼装爱好者、小型玩具开发人员来说，不需要复杂的装配调试就能快速上手使用，能够大幅缩短小型动态机构的开发周期，省去自行设计轨迹凸轮的反复调试步骤。
