法兰螺母预紧螺栓连接结构力学响应分析

　　在流体输送管网、工业过程控制管路系统中，法兰连接是实现阀门、管道、泵体等承压部件可拆卸密封连接的核心结构形式，其中预紧螺栓与配套螺母的受力状态直接决定连接副的密封可靠性、抗疲劳寿命与承压边界完整性。这套连接结构的设计核心，是通过控制螺栓预紧力的施加过程，让法兰密封面形成均匀且足够的比压，既避免预紧力不足导致的介质泄漏，也防止预紧力过载造成的螺栓屈服、法兰面翘曲变形等失效问题。

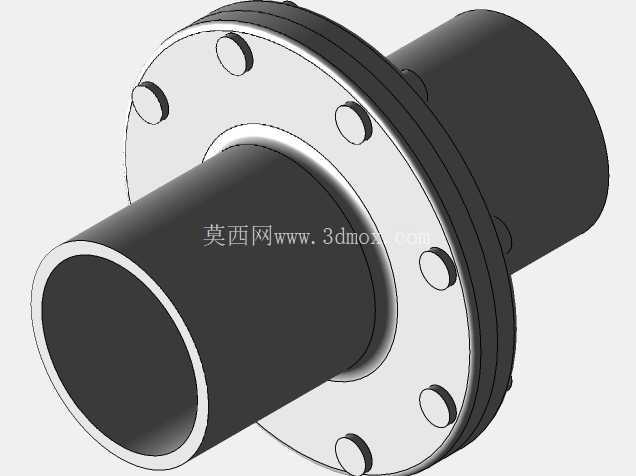

　　从结构组成来看，该套连接副包含带颈对焊法兰、六角厚螺母、全螺纹预紧螺栓三个核心构件，法兰颈部采用渐变过渡结构，可有效降低管路与法兰连接位置的应力集中系数，适配公称通径100mm以内的中低压管路连接场景，法兰盘沿圆周均匀分布螺栓孔，孔位公差严格控制在±0.1mm范围内，保证多螺栓同步预紧时受力均匀性。螺栓采用标准粗牙螺纹设计，螺纹啮合长度不小于螺栓公称直径的1.2倍，确保螺纹连接副的抗滑移、抗松脱能力满足管路系统压力波动、温度交变工况下的使用要求。

　　在实际工程应用中，这类法兰螺栓连接广泛应用于减压阀、闸阀、截止阀等工业阀门的进出口连接位置，承担着阻隔承压介质、维持管路系统压力边界的作用。过往的工程失效案例中，有近三成的阀门外泄漏故障源于螺栓预紧力分布不均：部分螺栓预紧力过大导致法兰面局部压溃，部分螺栓预紧力不足导致密封垫片比压不够，在系统压力冲击下出现介质渗漏。因此在结构设计阶段，需要对预紧过程中各部件的受力随加载步长的变化规律进行精细化分析，明确不同预紧顺序、不同预紧力幅值下法兰的变形趋势、螺栓的应力分布、螺母的接触应力状态。

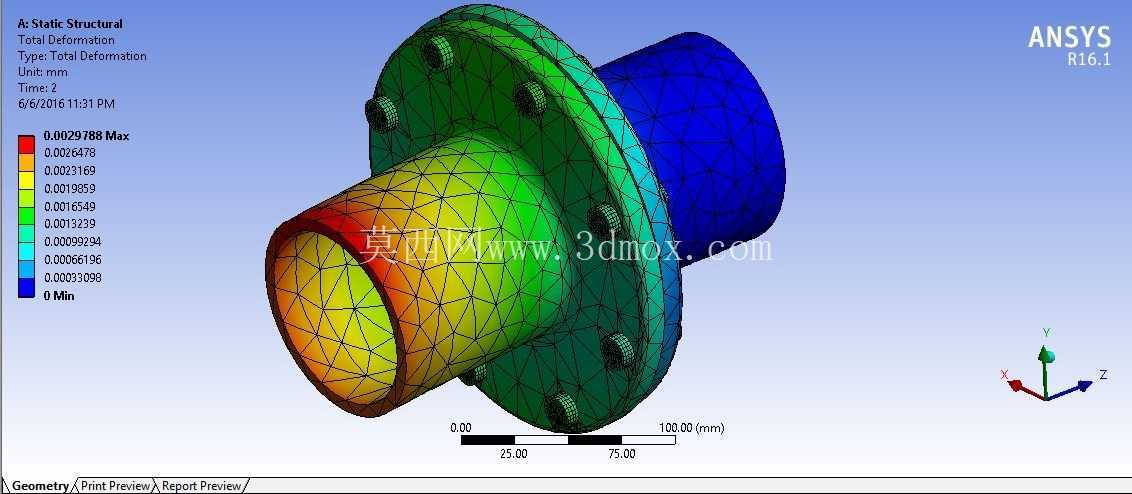

　　从设计思路层面，该结构的建模过程完全遵循实际装配约束关系：法兰密封面与垫片接触位置设置摩擦接触属性，螺栓杆与法兰螺栓孔设置间隙配合约束，螺母与法兰支撑面、螺纹啮合位置均设置绑定接触以模拟实际拧紧后的接触状态，在预紧力加载过程中采用分步加载方式，模拟实际工程中对角分次拧紧螺栓的作业流程，避免单次加载造成的法兰偏载变形。通过对整个加载时间步长的响应追踪，可以清晰观测到法兰盘从局部受力到整体均匀变形的全过程，法兰颈部的最大变形量出现在远离螺栓约束的自由端，变形量沿法兰径向呈梯度分布，与实际工程中法兰密封面的变形规律完全吻合。

　　在安装边界层面，该法兰连接的安装空间需预留至少25mm的螺栓操作空间，满足扭矩扳手的作业空间要求，法兰端面与管道轴线的垂直度公差不大于0.5mm，避免安装偏斜导致的附加弯曲应力。螺栓预紧过程需严格按照对称拧紧顺序分三次加载，最终预紧力偏差控制在设计值的±10%以内，确保密封面各位置的比压均匀分布在垫片的有效密封区间内。对于应用在高温介质管路中的连接副，还需要结合材料的高温蠕变特性，对预紧力的松弛量进行提前预判，在初始预紧阶段预留足够的预紧力余量，避免长期运行后预紧力下降导致的密封失效。

　　从结构力学特性来看，法兰盘的刚度设计是整个连接副的核心，法兰盘厚度需满足在最大预紧力与最大工作压力共同作用下，法兰密封面的翘曲变形量不超过垫片的最大补偿量，螺栓的强度校核需同时考虑预紧应力、工作拉应力、弯曲应力的复合作用，安全系数不低于1.5倍的材料屈服强度。螺母的硬度设计略低于螺栓硬度，避免螺纹啮合过程中出现螺栓螺纹的过度磨损，同时在螺母与法兰支撑面之间增加平垫圈，分散接触应力，避免法兰表面被压出凹痕影响后续拆卸复用。

　　在实际运维过程中，这类法兰螺栓连接需要在系统首次升压、热态运行24小时后进行二次热紧，消除温度变化、压力波动导致的预紧力松弛，热紧过程同样遵循对称拧紧原则，严禁单次对单个螺栓施加过大扭矩。对于长期运行在振动工况下的管路系统，还需要配套防松垫圈或螺纹锁固胶，避免螺母在长期振动下出现回转松脱，保障整个管路系统的长周期稳定运行。
