LM8UU直线运动轴承结构设计

　　做非标自动化设备设计的工程师，大概率都绕不开LM8UU这类直线轴承的选型与安装校核，这类小尺寸直线运动部件，在桌面级3D打印机的X/Y轴运动模组、小型点胶机的滑台导向、实验室小型取样设备的直线进给机构里，几乎是标配的传动导向零件。很多刚入行的结构工程师容易把它和普通深沟球轴承搞混，实际上两者的受力场景、安装配合要求完全不同：普通滚动轴承主要承受径向旋转载荷，而LM8UU这类直线轴承，是为轴类零件做直线往复运动提供低摩擦导向的部件，内部的保持架会均匀排布钢球，让钢球在轴承外圈的滚道和配套光轴之间做循环滚动，把滑动摩擦转化为滚动摩擦，大幅降低运动过程中的阻力。

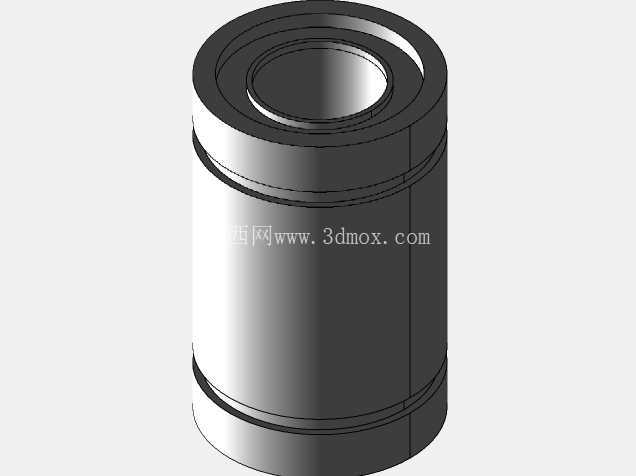

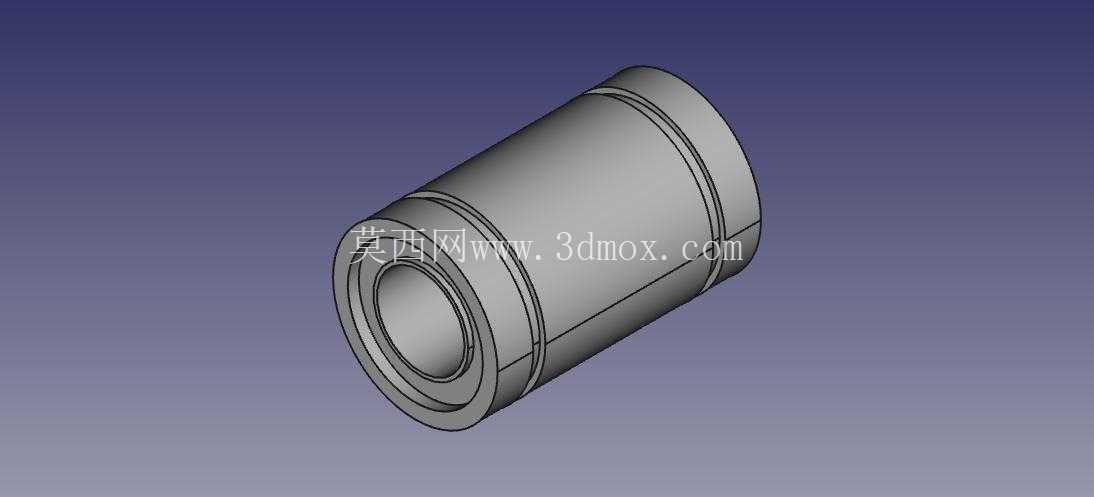

　　从结构设计的角度看，这款LM8UU的整体外形为等直径圆柱筒体，两端设计有凸起的限位挡边，安装时可以直接嵌入对应内径的安装座孔内，两端挡边刚好卡在安装座的端面，不需要额外设计轴向定位的卡簧或者压盖，就能限制轴承自身的轴向窜动，这种设计对于紧凑型的小型设备来说非常友好，能有效节省安装空间。轴承内孔的公称直径为8mm，适配公称直径8mm的淬硬直线光轴，安装时需要注意，光轴的表面硬度要达到HRC60以上，表面粗糙度控制在Ra0.8以下，否则会加速钢球和滚道的磨损，大幅缩短轴承的使用寿命。轴承的外径尺寸和筒体长度是安装边界的核心参数，设计安装座的时候，座孔的公差要选用H7级的过渡配合，过松会导致轴承在孔内晃动，影响运动精度，过紧则会挤压轴承外圈导致内孔变形，出现卡滞、滑动阻力变大的问题。

　　在实际应用场景里，这类小规格直线轴承通常用在负载不大、运动速度中等的直线运动机构上，比如桌面级雕刻机的Z轴进给导向、小型自动化检测设备的探针升降机构、电子生产线上的小型物料推送滑台，它的摩擦系数稳定，低速运动时不会出现爬行现象，能保证运动的平稳性。设计选型的时候需要注意，这类直线轴承主要承受径向载荷，能承受的倾覆力矩非常小，如果安装的滑台存在偏载，很容易导致钢球局部受力过大，出现点蚀甚至卡球的问题，所以通常在一根光轴上会配套两个LM8UU轴承，拉开两个轴承的安装间距，来抵消部分偏载带来的力矩，提升导向的稳定性。

　　从建模的细节来看，这款模型还原了轴承内部的钢球排布、保持架的卡槽结构、外圈的滚道成型特征，还有两端的密封挡圈结构——实际产品里的密封挡圈是用来阻挡外界的粉尘、切屑进入轴承内部的滚道，避免杂质卡入钢球和滚道之间造成磨损，在有粉尘的加工场景下使用时，还可以额外在轴承外侧加装防尘刮片，进一步提升防护能力。很多工程师在做装配校核的时候，容易忽略轴承和光轴配合的预紧问题，LM8UU属于间隙配合型的直线轴承，标准产品和光轴之间会有微小的径向间隙，如果是对运动精度要求比较高的场景，比如光学检测设备的调焦滑台，可以选用可调间隙的开口型直线轴承，不过标准型LM8UU对于大部分普通传动场景已经足够适用，成本也更低，安装维护更方便。

　　在做整机结构布局的时候，要注意直线轴承的安装座要保证足够的同轴度，同一根光轴两端的轴承座孔如果同轴度偏差过大，会导致光轴安装后出现别劲的问题，运动过程中阻力骤增，甚至会出现卡顿、电机过载的情况，所以加工安装座的时候，两个轴承孔最好采用一次装夹镗孔的工艺，保证孔的同轴度要求。另外，这类直线轴承在使用过程中需要定期补充润滑脂，不要用粘度太大的润滑油，否则会增加钢球循环的阻力，一般选用锂基脂润滑即可，润滑周期根据使用频率和环境粉尘情况调整，保证钢球在滚道内顺畅循环，就能有效延长部件的使用寿命。
