汽车白车身侧围B柱结构设计

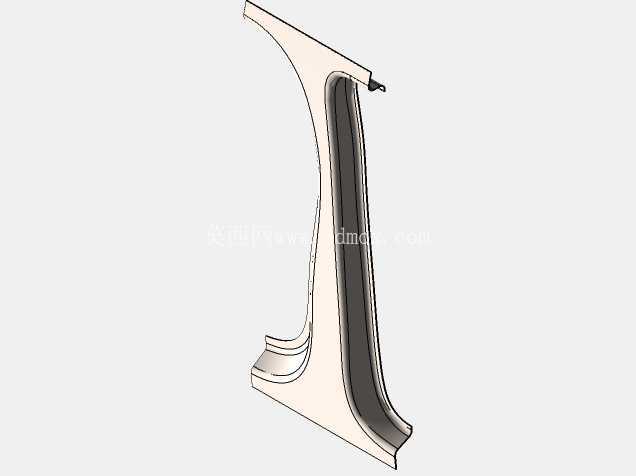

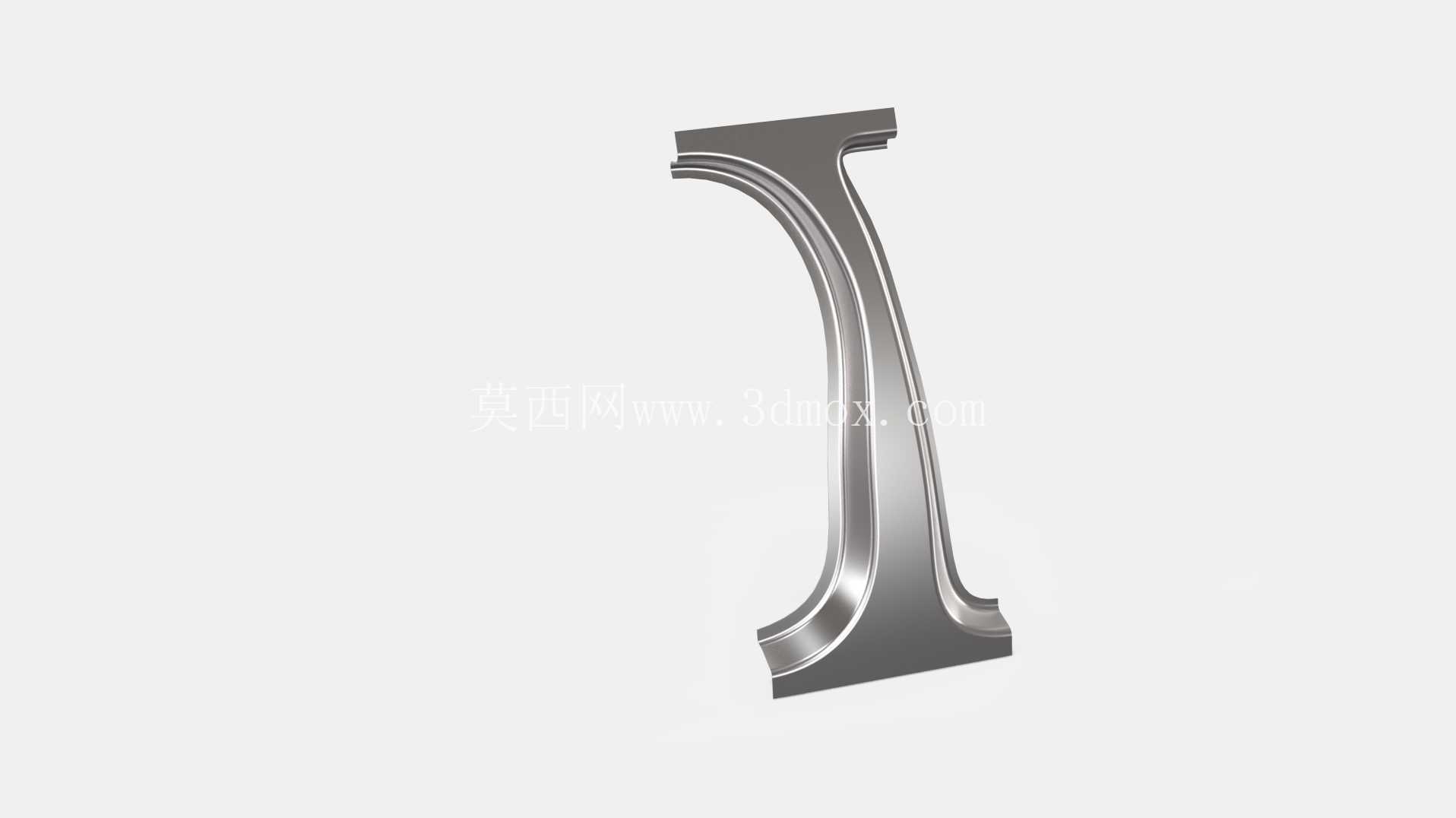

　　在整车白车身结构体系中，B柱作为连接车顶与车底门槛的核心垂直承载构件，其性能表现直接决定了整车侧碰安全性、车身扭转刚度以及NVH表现，是车身结构设计中优先级极高的关键部件。本次呈现的B柱结构，采用了典型的变截面弧形轮廓设计，整体沿整车Y向的厚度呈现中部宽、上下端收窄的特征，这种形态并非单纯的造型适配，而是结合侧碰力传导路径做的针对性优化——当车辆发生侧面碰撞时，撞击力首先作用在B柱中部区域，更宽的截面可以有效分散应力，避免局部应力集中导致的结构弯折失效，同时上下端收窄的结构能够更好地与车顶边梁、门槛梁的截面形态匹配，保证焊接装配时的贴合度，减少连接点的应力突变。

　　从实际装车场景来看，B柱需要同时承担多重功能：其一为安全防护功能，侧碰过程中B柱需要抵御外部撞击侵入，为车内乘员预留足够的生存空间，因此其截面的弧度设计经过多轮力学迭代，外侧的凸起弧面能够在碰撞初期引导撞击力向上下两端的连接结构传导，将集中载荷分散到整个侧围框架，而非由B柱单独承受；其二为安装载体功能，B柱内侧需要集成前排安全带卷收器、高度调节器、后门铰链、门锁扣、内饰安装卡扣、线束固定点等多个附件，因此结构表面预留的安装平面、凸台位置都经过严格的位置校核，保证所有附件安装后不会与周边的车门、内饰板、密封条产生运动干涉；其三为密封配合功能，B柱前后两侧的翻边结构需要与前后车门的密封条紧密贴合，其翻边的直线度、弧度公差直接影响整车的密封性能，若翻边形态存在偏差，极易出现高速行驶风噪大、雨天渗水等问题，因此建模过程中对配合面的轮廓度做了严格的约束。

　　设计过程中，首先基于整车侧围的外表面A面数据做结构偏移，确定B柱的外轮廓边界，保证外表面与整车造型面完全贴合，不会出现外观面的断差；随后根据侧碰仿真的力传导路径，调整内部加强筋的走向与壁厚分布，在保证整体强度的前提下尽可能做轻量化处理，避免不必要的材料堆积增加整车整备质量。考虑到实车装配时的公差累积，B柱上下端与车顶横梁、门槛梁的连接区域设计了5mm的装配调整余量，焊接工装夹持时可以根据实际装配偏差做小幅位置调整，保证整个侧围总成的装配精度。B柱前后与车门配合的止口边，统一采用12mm的标准翻边宽度，既能够满足密封条的安装压缩量要求，也能为车门铰链的安装提供足够的支撑面，避免铰链安装点刚度不足导致的车门下沉问题。

　　从安装边界来看，该B柱的上端连接点对应车顶边梁的下表面，采用三层板点焊连接，焊接点间距控制在40-50mm之间，保证连接强度；下端与门槛梁的上表面连接，同样采用多层板焊接结构，同时在门槛梁内部对应B柱的位置设置了加强衬板，避免碰撞时B柱下端将门槛梁压溃。中部的安全带安装点位置，局部做了加厚处理并焊接了安装螺母板，保证安全带在承受15kN以上的拉伸载荷时不会出现安装点脱落的问题。需要注意的是，由于该结构是基于公开的车身外形数据逆向推导生成，未获取到原厂的详细尺寸图纸与材料参数，因此具体的壁厚、加强筋位置、安装孔位坐标需要结合实际车型的平台参数做进一步校核调整，不可直接用于量产车型的开模生产，可作为车身结构设计学习、概念车型开发阶段的参考结构使用，帮助设计人员快速理解B柱的形态逻辑与力传导设计思路，减少前期方案设计的迭代周期。
