热回收蒸汽发生器用盘管支撑组件

　　在联合循环电站、工业余热回收系统的现场，热回收蒸汽发生器是衔接燃气轮机排气与蒸汽轮机做功回路的核心换热设备，这类设备的换热效率直接决定整套机组的发电煤耗与余热利用率，而盘管区域的支撑与导流结构，往往是现场运维与设计阶段容易被忽略、却直接影响长期运行稳定性的细节。本次呈现的盘管组件，正是这类换热单元中用于规整管束排布、强化烟气侧换热的核心承载结构。

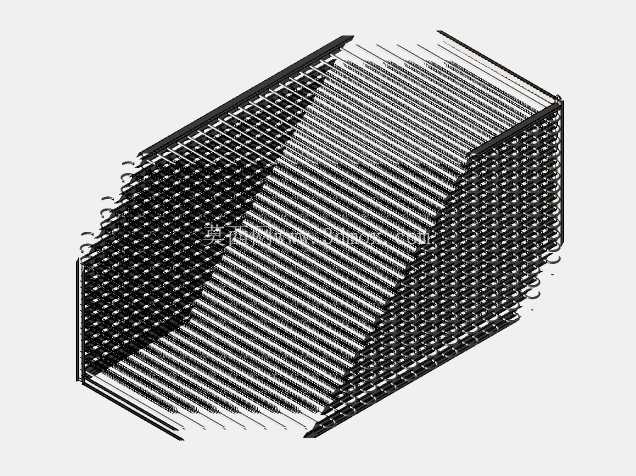

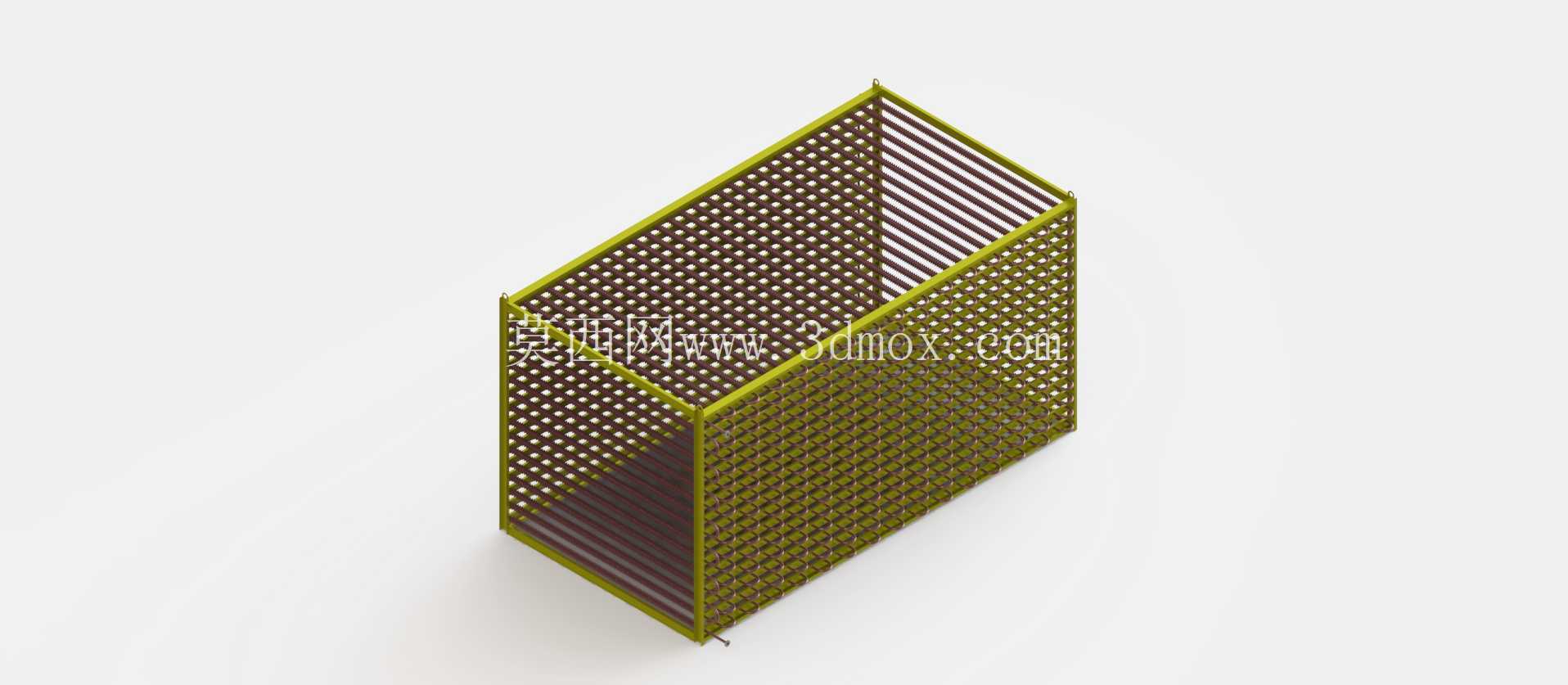

　　从实际运行场景来看，燃气轮机排出的高温烟气会以5-12m/s的流速横向冲刷换热管束区域，若管束缺乏规整的支撑限位，长期运行中受烟气脉动、热胀冷缩交变应力影响，很容易出现管束偏移、鳍片磨损、焊口开裂等问题，直接导致换热效率下降甚至非计划停机。这个组件采用框架式笼型结构，外围采用等边角钢拼焊形成矩形承载边框，边框内侧满布冲孔网板作为围护与导流面，网板的冲孔采用正三角形排布，开孔率控制在62%左右，既可以阻挡大粒径烟尘颗粒直接冲刷管束鳍片，又不会造成过大的烟气侧阻力，避免引风机功耗不必要的提升。

　　设计阶段首先需要匹配现有换热模块的安装边界，框架的外形尺寸完全适配换热段的烟道内壁净空，安装时框架直接嵌入烟道预设的支撑卡槽内，不需要额外焊接固定，方便后期检修时整体抽出清理管束积灰。框架的边框型材选型经过刚度校核，在350℃的长期工作温度下，框架的最大挠度不超过跨度的1/1000，不会因为高温蠕变出现变形塌陷，避免挤压内部换热管束。内侧的冲孔网板与边框采用电阻焊连续焊接，焊点间距控制在50mm以内，保证网板在高速烟气冲刷下不会出现开焊脱落，网板表面没有突出的焊瘤与毛刺，避免局部形成涡流区造成积灰。

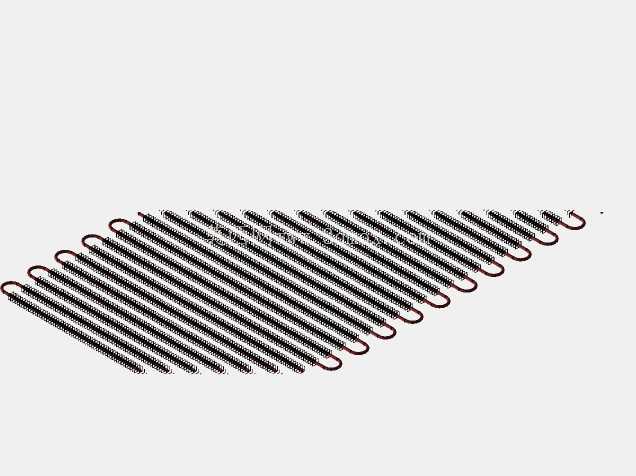

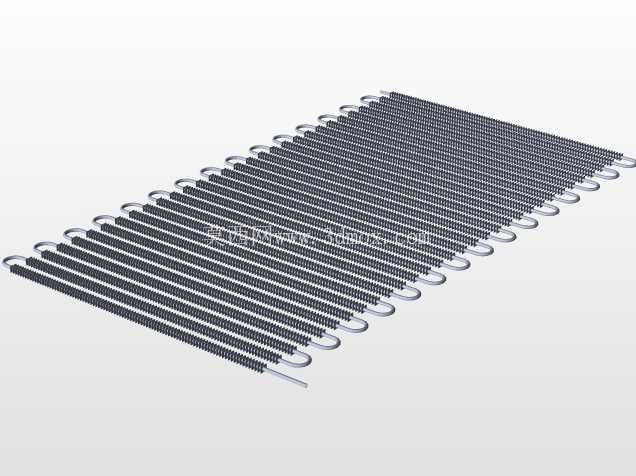

　　组件内部预留的管束安装空间，完全适配带电阻焊鳍片的换热盘管排布，鳍片与网板之间预留15mm的间隙，既保证烟气可以均匀冲刷每一片鳍片表面，又避免鳍片与网板直接接触造成的接触热阻与磨损。这类结构不仅适用于燃气电站的热回收蒸汽发生器，在钢铁厂烧结余热回收、化工厂工艺气余热锅炉等场景下也可以通用，只需要根据实际烟道尺寸调整框架的长宽高参数，冲孔网板的开孔率也可以根据烟气含尘浓度做对应调整：含尘浓度高的场景适当加大开孔直径、降低开孔率，减少积灰堵塞风险；含尘浓度低的清洁烟气场景可以缩小开孔直径、提升开孔率，进一步优化烟气导流效果。

　　从建模逻辑来看，这个组件的建模过程优先采用结构钢焊接件的设计思路，所有型材拼接处预留2mm的焊接收缩余量，冲孔网板采用阵列特征快速生成，保证所有冲孔的间距、直径完全一致，避免建模误差导致后期生产时网板尺寸与边框不匹配。框架的四个角部设置有起吊孔，方便现场安装时的吊装作业，起吊孔的位置经过重心校核，起吊时框架保持水平，不会出现倾斜磕碰管束的问题。实际运行中，这个组件除了承载管束、导流烟气之外，还可以起到均流作用，让进入管束区域的烟气流速分布偏差控制在10%以内，避免局部烟气流速过高造成鳍片磨损，也避免局部流速过低导致积灰、换热效率下降。很多早期的余热锅炉设计中，往往忽略了这类盘管支撑围护结构的优化，直接采用型钢焊接的简易框架，运行两三年就会出现网板脱落、框架变形、管束磨损泄漏的问题，而经过参数化优化的笼型支撑组件，使用寿命可以提升到10年以上，全生命周期内的运维成本可以降低40%左右。
