工业设备主电源通断控制开关结构

　　在工业配电回路、机床设备控制柜、自动化产线动力进线端，这类主电源开关是承担整机动力回路通断、检修隔离作用的核心基础元件，日常设备运维中，操作人员通过外露的操作手柄完成动力回路的分合闸操作，检修作业时将开关拨至分断位置可形成明显的物理断开点，避免后端设备误送电引发安全隐患。从结构设计来看，该开关采用前置面板安装形式，方形安装基板适配标准控制柜面板开孔，安装时基板嵌入面板预留方孔后通过侧边卡扣或紧固件完成固定，操作端完全外露在柜外，带电的接线与触头结构全部封闭在柜体内部，既满足操作便捷性要求，也符合电气安全防护的隔离要求。

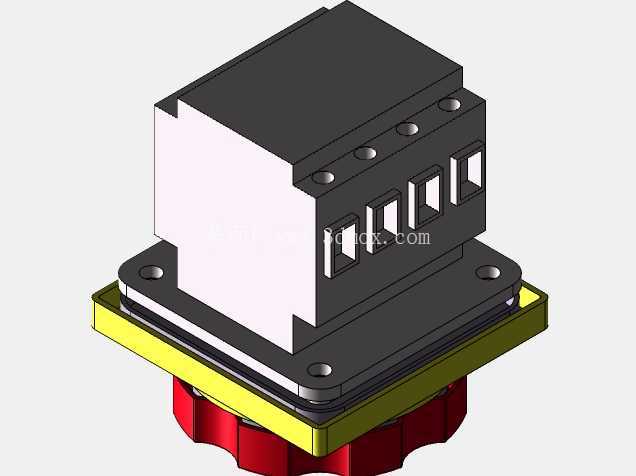

　　操作旋钮采用带防滑齿的圆形结构，搭配突出的扳动拨块，即便操作人员佩戴劳保手套也能可靠施力，不会出现打滑脱手的情况，旋钮的转动行程对应内部触头的分合位置，到位后有清晰的卡位反馈，操作人员无需额外观察指示标识就能通过手感判断开关是否处于可靠的分合位置。开关后部的接线端采用分层排布的多组接线位，可同时接入三相动力回路与辅助控制回路，不同回路的接线位之间设置绝缘分隔筋，避免接线过程中不同相序的导线误碰引发短路，接线端的压线结构采用螺钉压紧式设计，适配不同线径的多股铜芯导线，压紧后导线拉脱力满足低压配电规范要求，不会因设备运行振动出现接线松动、接触不良的问题。

　　设计过程中首先要匹配标准柜体的安装开孔尺寸，面板安装位的边长、安装孔距需符合通用电气元件的安装规范，确保该开关可以直接替换同规格的现有产品，无需对柜体面板进行二次加工；操作手柄的转动扭矩经过调校，既不会因扭矩过小受振动影响自行分合闸，也不会因扭矩过大导致操作费力，同时手柄的转动角度与内部触头的开距做匹配设计，保证合闸位置时触头接触压力满足额定载流要求，分闸位置时触头之间的电气间隙、爬电距离符合低压电气安全标准，避免分断状态下出现击穿拉弧问题。

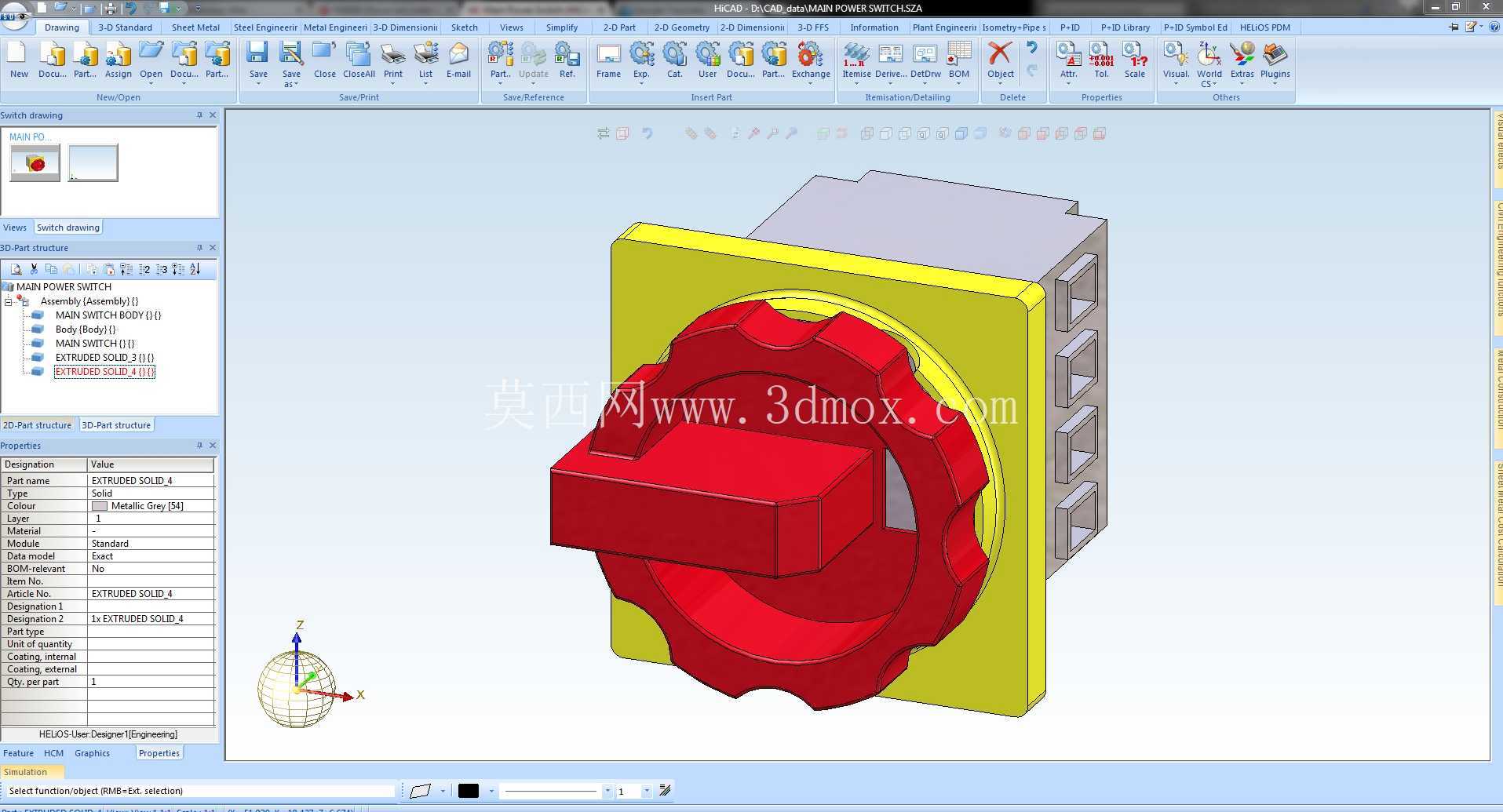

　　开关的外露操作部分采用辨识度较高的配色，合闸操作位与分闸操作位通过颜色形成视觉区分，操作人员在较远位置就能快速识别开关当前状态，减少误操作概率；外壳部分采用绝缘阻燃工程塑料材质，具备一定的耐冲击、耐油污能力，适配车间复杂的使用环境，即便长期接触切削液、润滑油也不会出现壳体腐蚀、绝缘性能下降的问题。在实际选型应用中，这类开关需要匹配后端设备的额定电流参数，不同电流等级的开关内部触头尺寸、接线端适配线径会做对应调整，但面板安装尺寸保持统一，方便同系列不同规格产品的互换安装；安装时要保证操作手柄的转动行程无遮挡，柜内接线完成后要预留足够的导线弯曲半径，避免导线过度挤压接线端导致长期使用后接触电阻过大发热。建模过程中对开关的操作配合间隙做了还原，旋钮与安装面板之间的转动间隙、拨块与旋钮的配合结构、后部接线端的排布位置都按照实物比例搭建，可直接用于电气控制柜的装配干涉检查，也可作为操作培训的演示模型使用，帮助运维人员直观理解开关的结构组成与安装方式。
