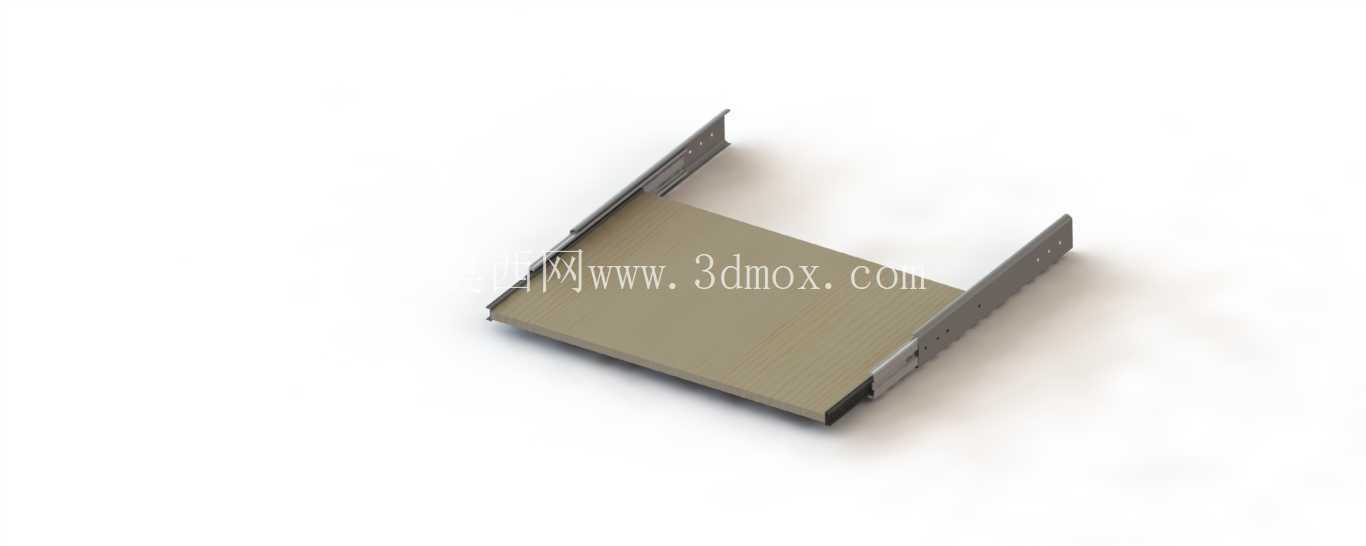

抽拉式设备操作键盘托架滑轨结构

　　日常在工业操作台、办公工位、嵌入式设备机柜的布局设计里，键盘的收纳一直是容易被忽略但直接影响操作体验的细节——固定在台面上的键盘会占用大量操作平面，不用时积灰还容易被磕碰，完全藏在柜体内部又会导致操作时手腕悬空、输入姿态别扭，这种带双侧滑轨的抽拉式键盘托架，就是为平衡收纳隐蔽性与操作舒适度做的结构方案。

　　从实际使用场景来看，这类托架不只是普通办公桌的键盘托，在工业控制机柜、检测设备操作台、医疗设备工作站里的应用占比更高，这类场景的台面往往要放置显示器、操作按钮、检测样件或者工具，没有多余空间长期放置键盘，需要用的时候拉出托架获得合适的操作高度，不用的时候推回柜体内部，完全不占用台面操作空间，还能避免键盘被车间的粉尘、切削液溅落污染。

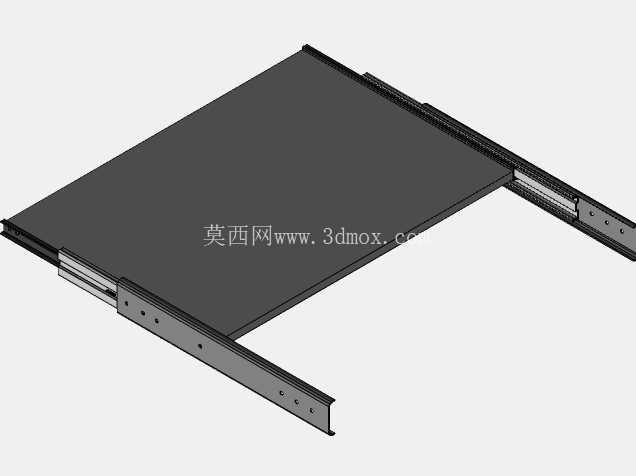

　　整个结构的核心是两侧的三节式滚珠滑轨，这部分是保证抽拉顺畅、承重稳定的关键，设计时滑轨的固定段直接锁附在柜体或者台面下方的安装支架上，活动段和托盘面板连接，抽拉行程要覆盖托盘完全拉出后，键盘操作区能完全处于台面外侧，保证操作人员的腿部有足够的活动空间，不会出现膝盖顶到托盘的情况。托盘面板采用平整的冷轧钢板冲压成型，边缘做折边处理，一方面提升面板的整体刚性，避免长期放置键盘出现中部下凹变形，另一方面折边形成的挡边可以防止键盘在抽拉过程中从侧边滑落，面板表面做哑光喷塑处理，减少光线反射对操作人员视线的干扰。

　　设计时首先要确定安装边界，台面下方的净空高度需要预留足够尺寸，既要容纳滑轨、托盘面板以及键盘本身的厚度，还要留出键盘连接线的走线空间，避免推回托盘时压损线材。滑轨的选型要匹配承重需求，常规办公场景下单侧滑轨承重满足5kg即可覆盖普通键盘、鼠标的重量，如果是工业场景放置带功能按键的工业键盘或者轨迹球设备，就需要选用承重更高的工业级滑轨，保证抽拉上万次后不会出现卡顿、下垂的问题。两侧滑轨的安装平行度是装配时的核心控制要点，平行度误差超过1mm就容易出现抽拉卡滞、滑轨过早磨损的问题，所以设计安装支架时会预留长条调节孔，方便装配时调整两侧滑轨的同轴度。

　　托盘的抽拉限位结构也做了针对性设计，完全拉出时滑轨自带的限位块会卡住，避免用力过猛把整个托盘连带键盘拉出来摔落，完全推回时也有阻尼定位，不会因为设备振动或者台面倾斜导致托盘自行滑出。针对不同的安装场景，托盘前端还可以加装小型拉手或者免拉手的凹槽结构，方便操作人员抽拉，部分需要经常调整键盘角度的场景，还可以在托盘和滑轨连接的位置增加角度调节铰链，让托盘能小幅度倾斜，匹配不同操作人员的输入姿态，降低长时间操作的手腕疲劳感。

　　在三维建模过程中，需要重点验证滑轨在全行程位置的运动干涉情况，尤其是托盘推回柜体内部时，要确认托盘边缘、键盘和柜体内部的横梁、电器元件没有碰撞，安装孔位的位置要和常见的柜体安装梁间距匹配，保证产品的通用互换性，不需要用户额外打孔就能直接安装。托盘面板的尺寸设计参考了常规全尺寸键盘的长宽尺寸，周边留出10mm左右的余量，既可以兼容不同尺寸的键盘，也不会因为托盘过大占用过多的柜体内部空间。
