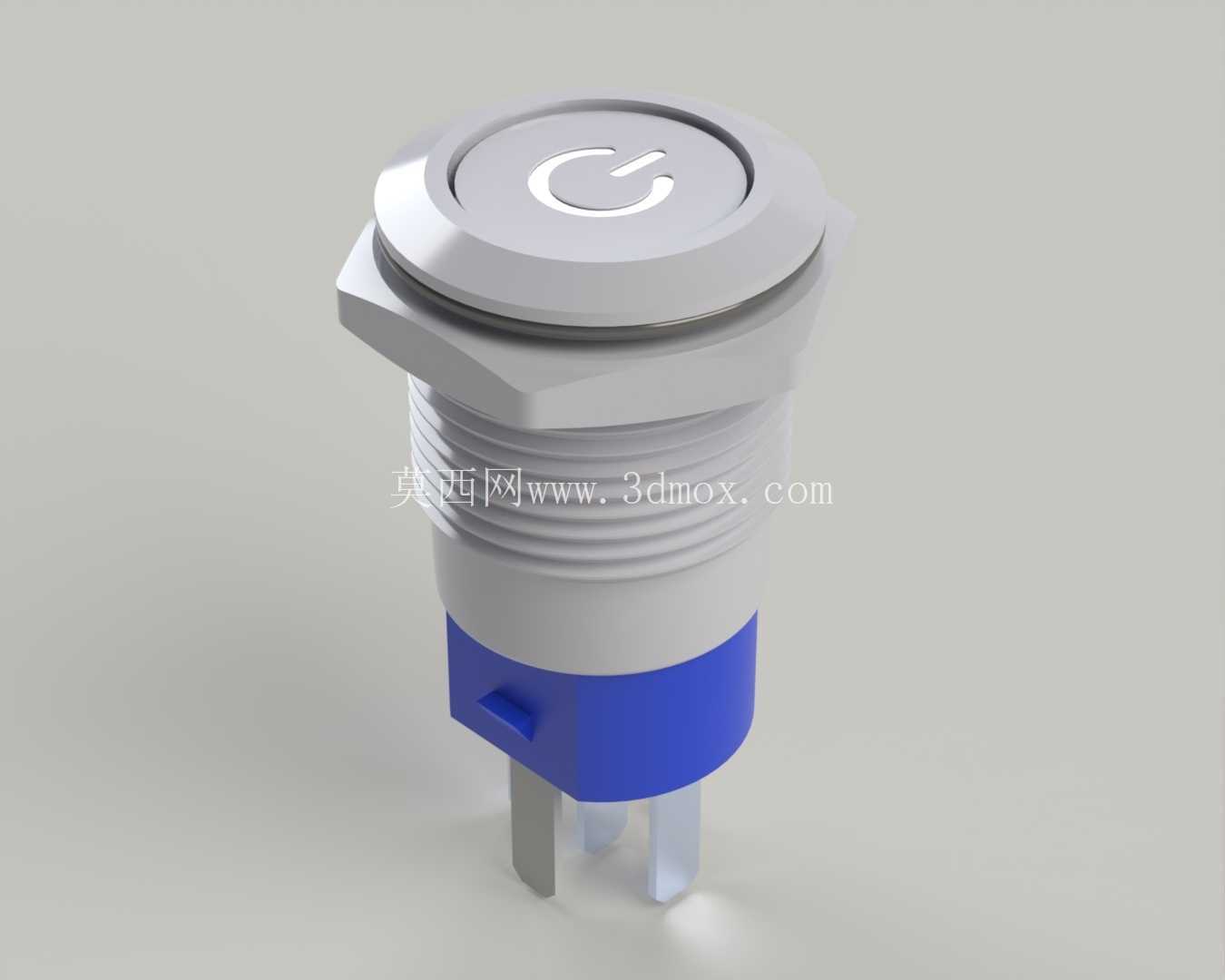

防破坏式带电源标识金属按钮开关结构

　　这类带电源标识的金属防破坏按钮，常被用在户外工控机柜、公共设备操作面板、车载电控单元、专业音响设备这类容易出现误碰、外力磕碰的场景里，和普通塑料按钮不同，它的外露操作面全采用金属材质加工，能承受一定程度的硬物敲击、误踩或者工具剐蹭，不会像普通塑料按钮那样一撞就裂、一按就塌。从结构设计上看，它采用标准16mm面板开孔尺寸，这是工业控制领域沿用多年的通用安装规格，做面板开孔的时候只要按照直径16mm的公差要求加工，不需要额外做定制化的孔位修改，安装时从面板正面插入主体，背后用配套的六角锁紧螺母顺着螺纹拧紧，就能牢牢固定在厚度1到5mm的面板上，不管是冷轧钢机柜面板、铝型材设备面板还是塑料绝缘面板，都能适配安装，不会出现安装后松动、转动的问题。按钮的操作面做了扁平化低凸起设计，突出面板的高度不到3mm，这种扁平结构一方面能减少外力磕碰时的受力力矩，就算有物体从面板表面划过，也不容易勾到按钮头造成误触发，另一方面也能避免日常清洁、设备维护的时候被抹布、工具挂到，比那种高凸头的按钮抗意外触碰能力强很多。顶部的电源标识做了透光处理，背后可以搭配发光模块，设备通电的时候标识会亮起，操作人员在光线不好的机房、夜间作业的设备旁，也能快速找到电源开关的位置，不用摸黑找按键。

　　它的触点结构采用5C固定配置，支持OFF-(ON)自复位、ON-(OFF)自锁两种操作逻辑，自锁档位按下后会保持接通状态，再按一次才会断开，适合做设备总电源开关；自复位档位按下接通、松手就断开，适合做设备点动测试、信号触发的按键，额定250V的电压等级、适配常规低压控制回路的载流能力，能直接接在大多数工业设备、民用专业设备的控制回路里，不需要额外加中间继电器扩容，当然如果是控制大功率负载，还是要搭配接触器使用，不能直接用按钮带大电流负载。

　　接线端采用插片式结构，和常规6.3mm或者4.8mm的冷压端子直接匹配，接线的时候把压好端子的导线直接插进去就能卡紧，不需要拧螺丝，批量装配的时候能省不少接线时间，也不会出现螺丝松脱导致的接触不良问题。按钮主体下部做了定位凸台，安装的时候凸台会卡进面板上预先开的定位小缺口里，防止拧紧螺母的时候整个按钮跟着转动，扯断背后的接线。防水胶圈嵌在按钮头部和面板贴合的位置，安装拧紧后胶圈被压紧在面板表面，能达到IP65左右的防护等级，面板表面溅水、落灰都不会进到按钮内部或者设备箱体里，适合用在有少量淋水、粉尘较多的车间场景。

　　做三维建模的时候，要重点注意头部螺纹的螺距公差、锁紧螺母的对边尺寸，还有插片接线端的中心距，不然做出来的模型拿去做3D打印样件或者开模的时候，会出现装不进标准开孔、螺母拧不上、接线端子插不进去的问题；还要注意按钮头部的圆角过渡，不能做太尖锐的棱角，不然实际使用的时候容易划手，也不符合低压电器的安全设计规范。这类按钮在选型的时候，除了看安装尺寸，还要确认操作力的大小，这款的操作力设计在3到5牛之间，按下去有清晰的段落反馈，不会太硬按不动，也不会太轻一碰就触发，不管是戴劳保手套操作还是徒手操作，都能清晰感受到按键的动作反馈，不会出现按了不知道有没有触发的情况。
