伍尔特0603封装贴片发光二极管三维模型

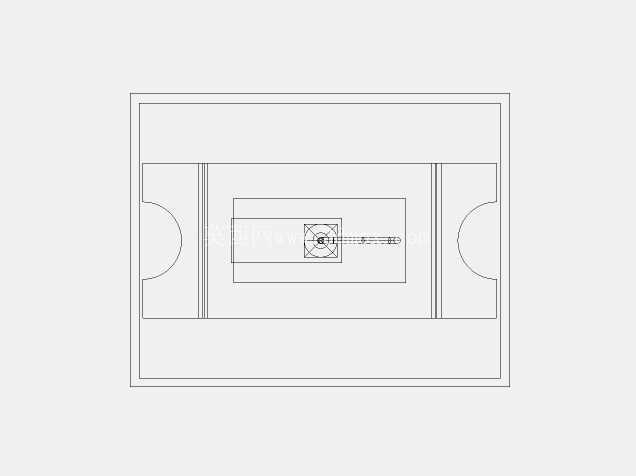

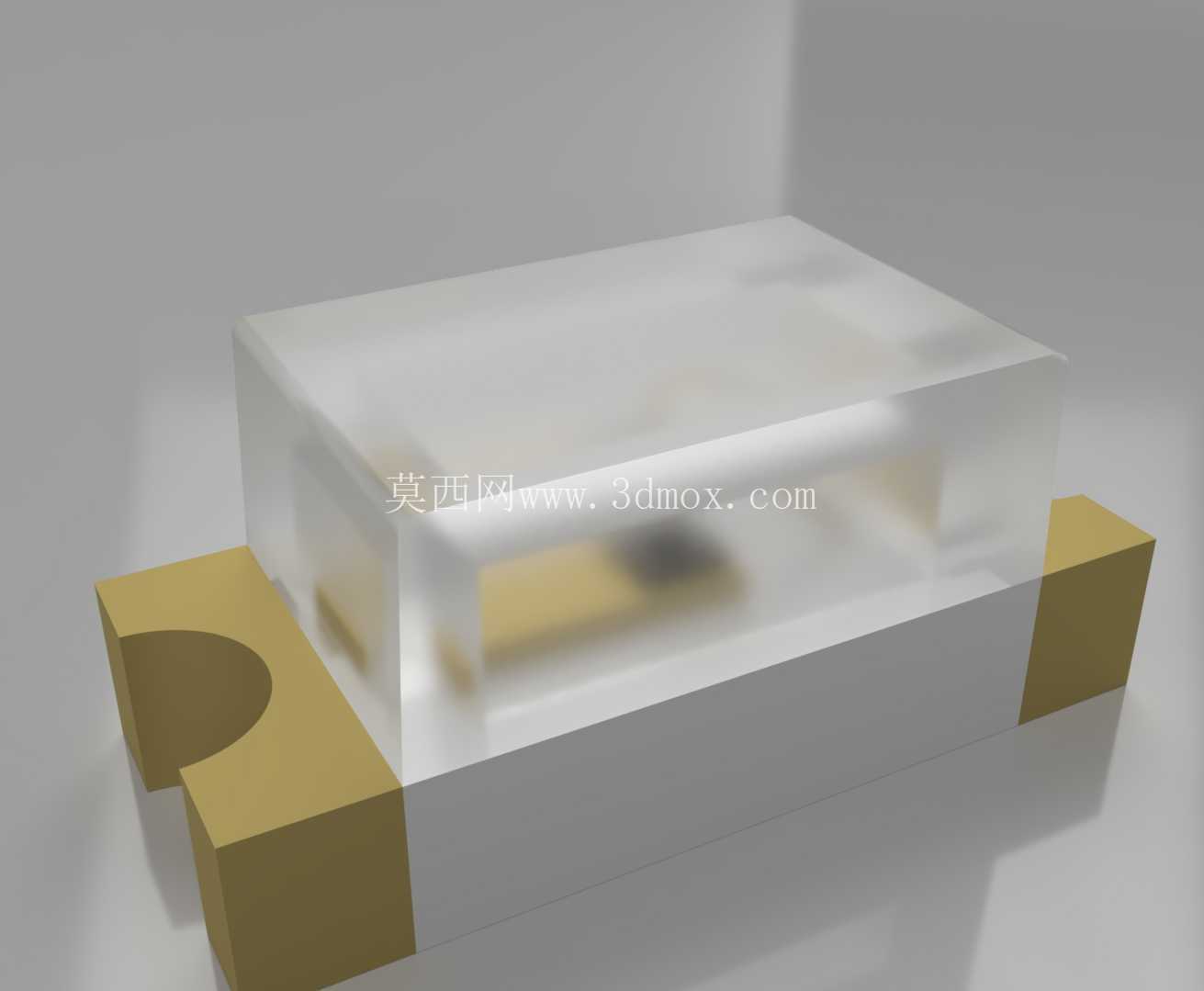

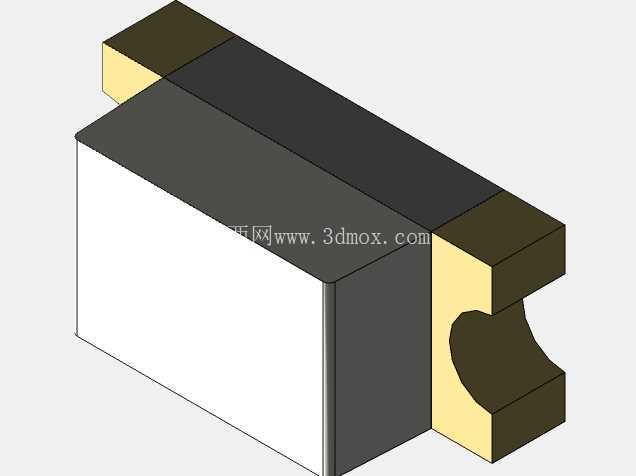

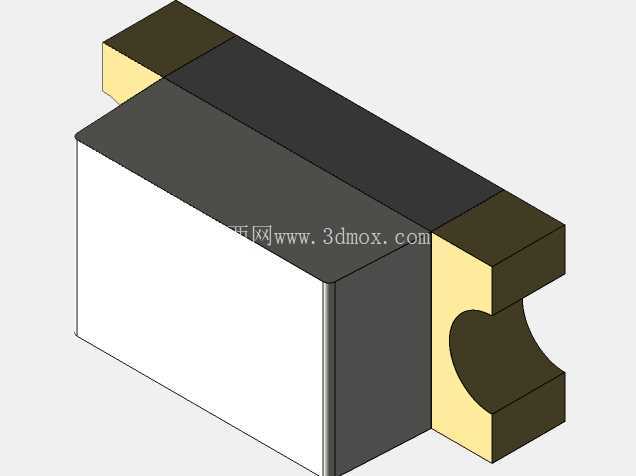

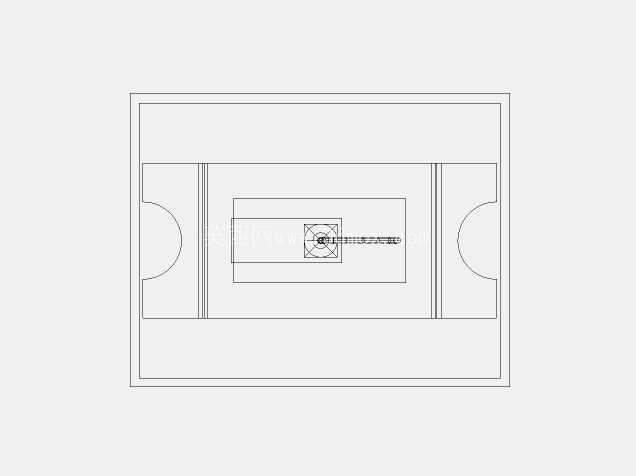

　　在消费电子、工业控制板卡、车载电子模块的表面贴装产线设计环节，0603封装的贴片LED是板级状态指示最常用的元器件之一，这类器件的三维建模精度直接影响PCB布局阶段的干涉校验、钢网开孔设计以及后续贴片工艺的可制造性评估。本次建模的伍尔特0603规格SMT LED，完全遵循器件实际量产的外形公差要求构建，建模过程中优先还原了器件封装的核心结构特征：透明环氧树脂封装本体的透光区域弧度、两侧镀金焊端的台阶尺寸、封装内部发光芯片与引线键合的占位空间都做了1:1的比例还原，没有做过度的外观简化，能够直接导入PCB设计软件做3D布局校验，避免后期贴片时出现器件与周边结构件、高元件的干涉问题。

　　从实际应用场景来看，这类0603贴片LED多用于设备面板的电源指示、信号状态提示、故障告警点位，因为封装尺寸小巧，适合高密度布板的便携设备、工控模块使用，在做整机结构设计时，往往需要考虑LED发光面与面板导光件的对位公差，这就要求三维模型的安装基准面、发光中心高度的尺寸完全匹配器件手册参数。建模时特意将器件的安装基准设置在焊盘底部平面，与SMT贴片时的PCB焊盘贴合面完全重合，焊端的可焊区域尺寸按照实际镀层范围做了区分，能够直接用于贴片工艺的仿真模拟，校验回流焊过程中器件的立碑、偏移风险。外形尺寸上严格遵循0603公制封装的边界要求，本体长度1.6mm、宽度0.8mm，整体高度控制在0.6mm的常规规格范围内，两侧焊端的外伸尺寸、内侧缺口都与实物一致，不会出现布局时模型尺寸偏小导致的焊盘设计余量不足问题。设计思路上没有追求外观的渲染效果，而是优先保证结构尺寸的工程实用性：透明封装部分的模型做了实体化处理，可直接用于导光路径的仿真分析，两侧焊端的金属部分单独做了实体分层，能够在装配仿真中识别焊盘与器件的接触区域，方便做DFM可制造性检查。

　　在做板卡布局时，很多工程师容易忽略LED本体与周边阻容件的高度差，尤其是在带透明防护罩、导光柱的设备结构中，模型的高度精度直接决定了导光效果的好坏，本次建模将发光面的中心位置、本体顶部的平面度都做了公差范围内的还原，导入装配后可以直接测量发光面到导光柱端面的距离，不需要额外对照手册修正尺寸。另外考虑到SMT产线的吸嘴取件仿真需求，模型顶部的吸取面做了平面度还原，没有添加多余的曲面特征，能够直接用于贴片机吸嘴选型、取件路径的仿真验证，避免实际生产中出现吸嘴无法平稳吸取器件的问题。

　　对于做电子设备结构设计的工程师来说，这类标准化封装的器件模型不需要自行测绘，直接调用就能完成布局校验，大幅缩短前期设计的测绘周期，同时因为模型尺寸完全匹配量产器件参数，也能减少后期打样时出现的装配干涉、贴片不良等问题。在车载电子模块的设计中，这类LED还需要考虑振动工况下的焊点应力，模型的焊端与本体结合处的圆角特征也做了还原，可以直接导入有限元分析软件做焊点应力仿真，评估不同振动频率下的焊点可靠性，不需要再对模型做几何清理。建模过程中规避了很多通用封装模型常见的尺寸误差问题，比如很多免费模型会把焊端厚度做薄、本体高度做高，导致钢网开孔厚度计算错误，本次模型的所有尺寸都对照伍尔特官方器件手册的标称值做了校验，关键尺寸的公差控制在0.02mm以内，完全满足工业级板卡设计的精度要求。
