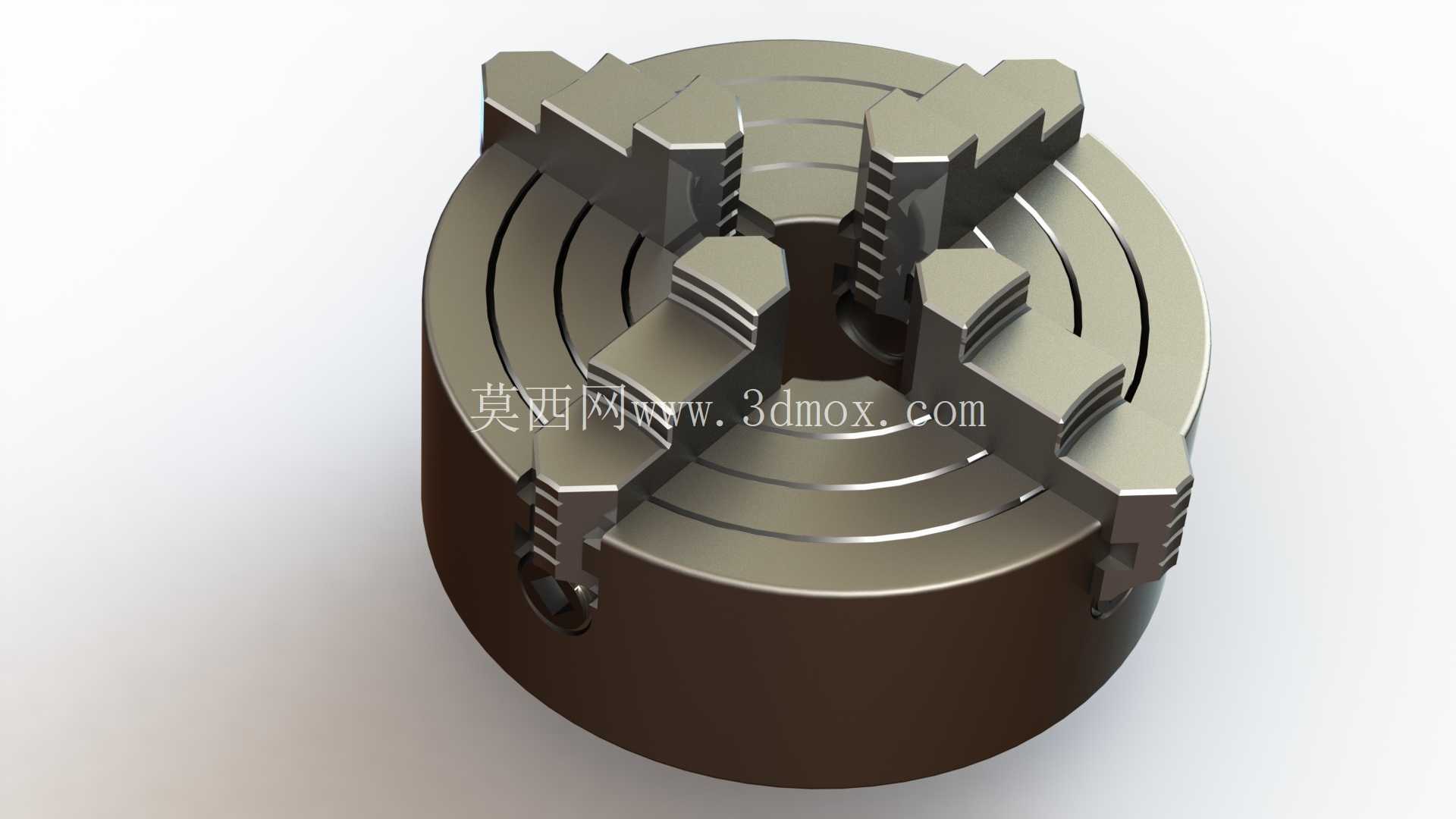

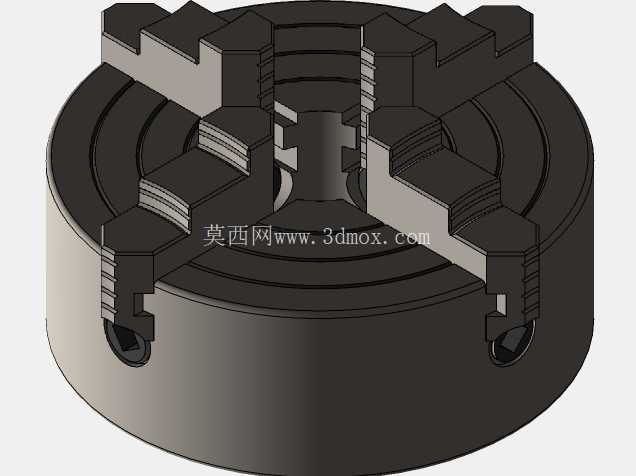

车床用四爪自定心卡盘结构设计

　　车床卡盘作为机加工环节核心的工件装夹部件，直接决定回转类零件加工的形位公差精度与装夹可靠性，本次设计的四爪卡爪结构，针对常规三爪卡盘装夹异形件、非圆截面工件时定心精度不足、夹持力分布不均的痛点做了结构优化，适配普通卧式车床、数控车床的主轴端部安装接口，可覆盖盘类、轴类、异形截面类工件的装夹需求。从实际加工场景来看，车间日常加工中常遇到方形毛坯、偏心轴类、不规则轮廓铸件的装夹需求，普通三爪自定心卡盘仅能适配规则圆形截面工件，四爪单动卡盘虽可装夹异形件但需要逐爪找正，辅助装夹时间占比高，小批量多品种加工场景下效率极低，本次的卡爪结构采用同步驱动的四爪联动设计，既保留了自定心卡盘装夹快捷的优势，又通过卡爪的行程设计拓展了夹持范围，单爪的径向行程可覆盖不同直径规格的工件，爪部的齿形结构做了防滑处理，粗加工时可承受较大的切削扭矩，避免工件在重切削时出现打滑移位的问题。

　　设计过程中首先明确了安装边界，卡盘本体的后端连接尺寸匹配常用车床主轴的法兰接口，定位止口的公差带按照IT6级精度设计，保证卡盘安装后的端面跳动、径向跳动控制在0.02mm以内，避免因安装误差带来的加工同轴度超差问题。卡爪的滑动导轨面采用了燕尾槽结构，配合盘体内的平面螺纹驱动，四个卡爪可同步径向移动，定心精度可控制在0.05mm以内，对于精度要求不高的异形件可直接装夹加工，省去逐爪找正的时间。爪部的夹持面做了可换式结构设计，针对软质金属、精加工面装夹需求，可更换铜质软爪，避免夹伤工件已加工表面；针对毛坯件、重切削场景，可更换带硬齿面的硬爪，提升夹持摩擦力。

　　从功能特性来看，卡爪的行程范围覆盖了从小直径轴类到大直径盘类工件的装夹需求，盘体的内部油路做了密封设计，部分适配液压驱动的版本可实现自动夹紧松开，配合数控车床的自动上下料机构可实现无人化加工。结构设计时充分考虑了日常维护的便捷性，卡爪与滑块的连接采用可拆卸式结构，爪部磨损后可单独更换，无需更换整个卡盘组件，降低车间的备件成本；盘体的润滑注油孔设置在侧面，日常保养时可直接注入润滑脂，保证平面螺纹与卡爪滑块的润滑状态，减少滑动面的磨损，延长卡盘的使用寿命。

　　在受力仿真验证阶段，针对卡爪夹持工件时的受力状态做了有限元分析，在最大夹持力工况下，卡爪根部的应力集中区域做了圆角过渡处理，避免长期交变载荷下出现裂纹，盘体的材质选用调质处理的45号钢，卡爪的夹持面做了淬火处理，硬度达到HRC55以上，保证长期使用的耐磨性。实际加工场景中，该卡盘可适配外圆车削、内孔镗削、端面车削、螺纹车削等多道工序的装夹需求，对于偏心距较小的偏心工件，也可通过调整单爪的补偿量实现快速装夹，相比传统四爪单动卡盘，装夹找正时间可缩短60%以上，尤其适合小批量定制化零件的加工场景。卡盘的整体外形尺寸按照通用车床的装夹空间设计，最大回转直径不会超出车床的最大加工直径范围，安装时无需对车床主轴部分做额外改造，可直接替换原有同规格的三爪卡盘，降低设备改造的成本。卡爪的齿距参数与通用卡盘的卡爪具备互换性，车间现有同规格的卡盘备件可直接通用，减少备件的库存种类。
