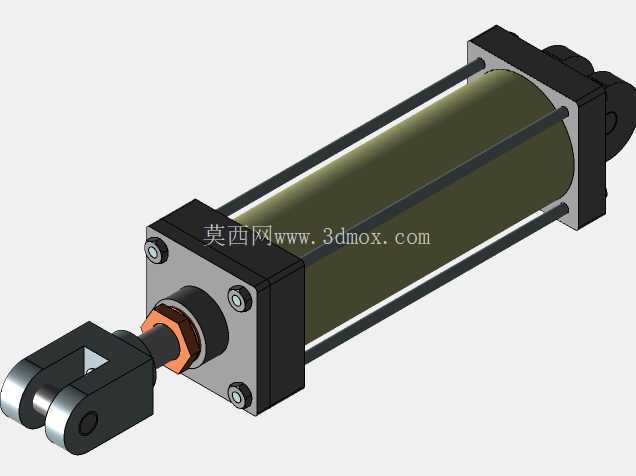

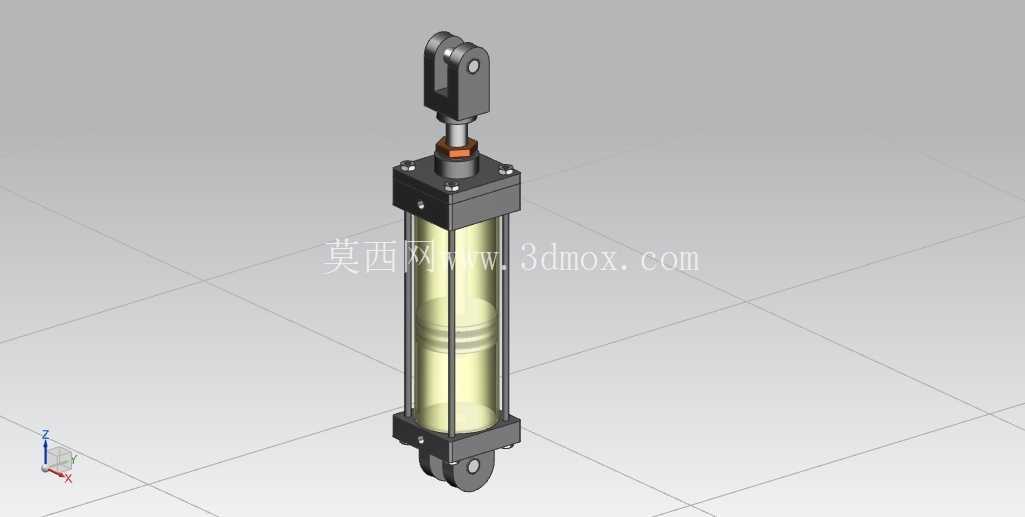

带铰接头拉杆式单杆液压缸结构设计

　　在各类工业液压系统的执行端布局里，拉杆式单杆液压缸是应用覆盖度极高的动力输出部件，从常规机床的工装夹紧回路、自动化生产线的工件推压工位，到工程设备里的负载举升、姿态调整支路，都能见到这类结构的身影。不同于焊接式油缸的一体化缸筒结构，这款带前端铰接头的拉杆缸采用四根通长拉杆完成前后端盖与缸筒的轴向锁紧，这种结构的核心优势在于拆装维护门槛极低，现场更换密封件、检修活塞组件时不需要动用焊接或大型工装，仅需松开拉杆端部的锁紧螺母即可完成端盖拆解，对于需要频繁调整行程、定期更换密封易损件的连续生产场景适配性极强。

　　从实际功能落地的角度看，这款液压缸的核心作用是将液压回路里的压力能转换为直线方向的机械推力，单杆双作用的结构设计意味着活塞两侧都可以通入压力油，既能完成伸出方向的带载推压动作，也能在缩回行程提供稳定的回拉力，相比单作用弹簧复位的油缸，它的双向出力都可以通过系统压力精准调控，动作响应速度也更快。前端配置的叉形铰接头是这款结构的关键安装适配设计，铰接头自带销轴安装孔，允许缸体在工作平面内有小角度的摆动余量，这一点对于安装基座存在微量位移、或者负载动作轨迹不是绝对直线的场景尤为重要——比如工程机械里的动臂驱动、工装夹具里的摆臂压紧工位，如果采用刚性法兰安装的油缸，活塞杆会持续承受径向偏载，很容易导致导向套过早磨损、活塞杆表面拉伤，而铰接式的连接结构可以自动补偿安装同轴度误差，抵消径向分力对密封件和导向部件的损伤，大幅延长油缸的无故障运行周期。

　　在结构设计的细节考量上，这款油缸的前后端盖都配置了内嵌式的导向套与密封组件，前端盖位置除了主活塞杆密封之外，还额外设置了防尘圈结构，可以阻挡工作环境里的金属切屑、粉尘、水汽进入缸筒内部，避免液压油被杂质污染，也能防止活塞杆表面的硬质颗粒刮伤密封唇口。活塞与活塞杆的连接采用锁紧螺母加止动垫圈的防松结构，避免油缸在频繁换向、负载冲击的工况下出现活塞松脱的故障；缸筒内壁采用高精度珩磨处理，表面粗糙度控制在合理区间，既可以减少活塞密封的运动摩擦阻力，也能降低内泄漏量，保证油缸的容积效率。四根拉杆的受力经过对称校核，锁紧时采用对角分次拧紧的工艺逻辑，避免端盖受力不均导致缸筒密封面出现局部间隙引发外泄漏。

　　从安装边界与尺寸适配的角度来说，这类拉杆缸的外形尺寸遵循通用的液压元件安装规范，缸筒外径、拉杆间距、活塞杆直径、铰接头销轴孔径都和同压力等级的标准油缸尺寸兼容，设计选型时不需要额外定制安装基座，直接匹配标准的销轴支座即可完成装配。行程范围可以根据实际工况需求调整，只要更换对应长度的缸筒、拉杆与活塞杆即可衍生出不同行程的同系列产品，通用化率极高。需要注意的是，安装时要保证铰接头的销轴轴线与负载摆动轴线完全平行，否则会在活塞杆上产生附加的扭转应力，长期运行会导致活塞杆弯曲变形；另外油缸的工作介质要选用对应牌号的抗磨液压油，系统回油侧要配置精度合格的回油过滤器，避免杂质进入缸筒内部加速密封件磨损。在实际回路设计中，油缸的两腔油口建议叠加双向液压锁或者平衡阀，尤其是在垂直安装驱动负载的场景下，可以防止负载失速下坠，保证动作的安全性与平稳性。日常维护时只需要定期检查活塞杆表面是否有拉伤、密封位置是否有渗漏，按照运行周期更换液压油与密封件即可，不需要复杂的保养流程。
