机加工固定式夹紧虎钳结构设计

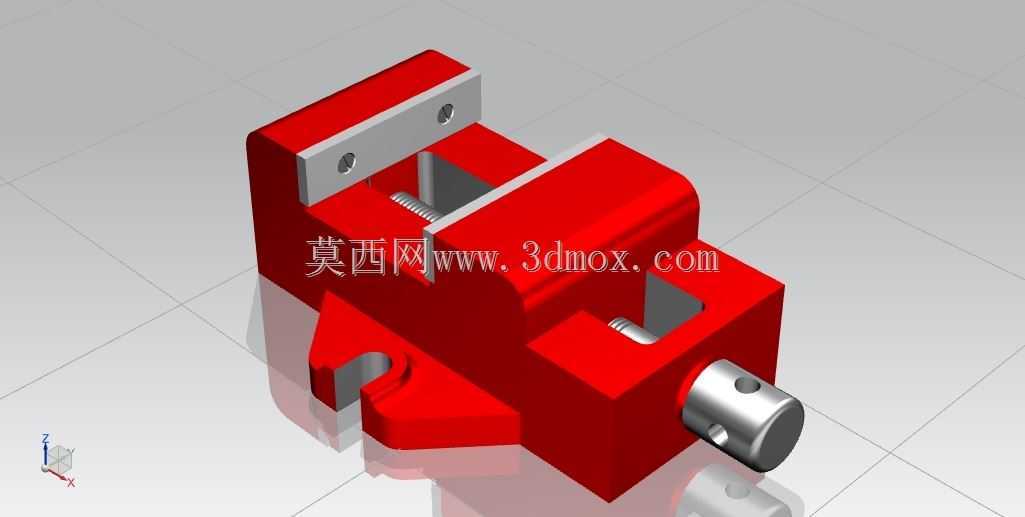

　　这款虎钳的结构设计完全围绕机加工工位的实际装夹需求展开，固定钳身采用一体式铸钢基体的设计思路，活动钳身通过矩形导轨结构与基体配合，能在承受大切削力时避免钳身上抬、偏移的问题，日常在普通铣床、钻床、小型加工中心的工位上，都能完成方形、矩形类工件的可靠装夹，部分修配工位也会用它完成小型零件的锉修、钻孔、攻丝作业。从安装边界来看，钳身底部预留了标准的T型槽安装位，可直接适配多数机加工工作台的槽距规格，安装时只需通过T型螺栓将钳身锁紧在工作台面上，不需要额外制作转接板，钳身整体的宽度、开口行程都匹配常规小型零件的加工需求，最大开口范围覆盖多数百毫米级尺寸的零件装夹，钳口位置预留了可更换的硬钳口安装孔，磨损后可直接更换淬硬钳口板，不需要整体报废钳身，能有效降低工装的长期使用成本。

　　传动部分采用梯形丝杠副的结构，这种结构本身具备自锁特性，装夹工件时不需要额外的锁紧机构就能保持夹紧力，不会因为加工过程中的振动出现钳口松脱的问题，丝杠端部的操作手柄位置做了偏心避让，转动手柄时不会和钳身、工作台边缘发生干涉，操作人员站在工位正面就能完成工件的装夹与松卸，不需要侧身避让结构。设计过程中特意将钳身的受力筋做了加厚处理，在钳口受力的集中区域，基体壁厚比普通民用台钳增加了近三成，能承受铣削加工时的侧向切削力，不会出现钳身变形导致的工件装夹精度超差问题，活动钳身的导轨配合面做了刮研余量预留，长期使用出现磨损后，可以通过配刮导轨面恢复配合精度，延长整个工装的使用寿命。

　　钳口的工作面做了细密的交叉网纹处理，装夹表面粗糙度较高的毛坯件时，能提供足够的摩擦力，避免工件在切削力作用下发生滑移，如果需要装夹表面精度较高的已加工工件，也可以更换铜质或者铝质的软钳口，避免夹伤工件的已加工表面，适配不同加工阶段的装夹需求。
