FSR402薄膜式力敏电阻传感元件结构

　　再说到消费电子领域的握持压力检测，比如智能手写笔的握力感应、VR手柄的按压力度反馈，都需要传感元件能贴合曲面安装，普通刚性应变片弯折超过1%的应变就会出现基底脱层、阻值漂移的问题，而这款FSR402的柔性PET基底可以贴合最小半径5mm的曲面安装，不会因为基底弯折影响检测精度，这一点在做曲面结构的力检测设计时优势非常明显。从功能特性上看，它的感应区域是直径12.7mm的圆形活性面，当垂直压力作用在这个区域时，元件的导通电阻会随着压力增大呈非线性下降，在0.1N到10N的检测区间内，电阻值可以从几十兆欧下降到几千欧，配合简单的分压电路就能输出对应压力的电压信号，不需要复杂的信号调理电路，对于成本敏感的批量产品来说，能省掉不少BOM成本和电路调试工作量。做嵌入式触觉检测方案的结构设计时，这类薄膜力敏元件是绕不开的选型对象，很多刚接触的工程师容易把它和普通应变片混为一谈，实际上从安装边界到受力特性，两者的适用场景差得很远。先从实际落地的场景说起，在小型服务机器人的碰撞检测结构里，传统微动开关需要预留至少3mm的按压行程，还要做对应的触发凸台结构，在狭窄的机械臂关节缝隙里根本塞不下，而这类薄膜力敏元件的整体厚度不到0.5mm，只需要贴装在壳体受力面的内侧，就能检测到外部的接触压力，不需要额外预留机械动作空间，这也是它在小型智能硬件里被大量应用的核心原因。

　　很多新手工程师在建模时容易忽略它的引脚布局，这款元件的引出端是两条平行的镀银引脚，引脚宽度1.2mm，引脚间距2.54mm，刚好适配标准的2.54mm间距接插件，不过要注意的是，引脚和柔性基底的连接位置是应力集中区，安装时不能在这个位置做弯折，也不能用扎带直接勒压这个区域，否则很容易出现引脚断裂、接触不良的问题。设计安装结构时，感应区域的受力面要避免尖锐物体直接接触，最好在感应面和被测结构之间加一层厚度0.2mm的硅胶垫，一方面可以把集中的点压力分散到整个感应区域，避免局部压力过大击穿薄膜层，另一方面也能抵消安装面的平面度误差，防止因为局部悬空导致的检测值偏差。还有个容易踩的坑，很多人做结构时会把传感元件直接贴在金属壳体上，要知道它的基底是绝缘PET材料，但引脚位置的镀银层是裸露的，如果金属壳体带电或者有其他电路的焊点接触到引脚，很容易出现信号短路的问题，所以贴装时要么在壳体和元件之间加一层绝缘聚酰亚胺胶带，要么在引脚位置做绝缘包覆处理。从建模的细节来说，整个元件的柔性尾翼长度是35mm，在做结构排布时要给尾翼预留足够的走线空间，不能让尾翼在装配时被壳体接缝挤压，一旦尾翼的导电层被压伤，就会出现无压力时的阻值异常漂移，导致检测基线不准。另外它的工作温度范围是-40℃到85℃，在做工业场景的选型时，如果是靠近发热源的安装位置，要核算实际工作温度是否在这个区间内，比如靠近电机驱动板的位置，长期工作温度可能超过90℃，这时候就不能用普通的PET基底型号，需要选耐高温的聚酰亚胺基底版本。在医疗康复设备里，比如手指康复训练器的指力检测、智能鞋垫的足底压力分布检测，也经常用到这类元件，这时候安装时要考虑长期反复按压的疲劳寿命，这款元件的按压寿命可以达到100万次以上，但前提是按压的压力不能超过10N的额定上限，而且不能有侧向的剪切力作用在感应面上，很多康复设备在测试时出现早期失效，都是因为结构设计时没有限制侧向位移，导致薄膜层被反复剪切磨损。

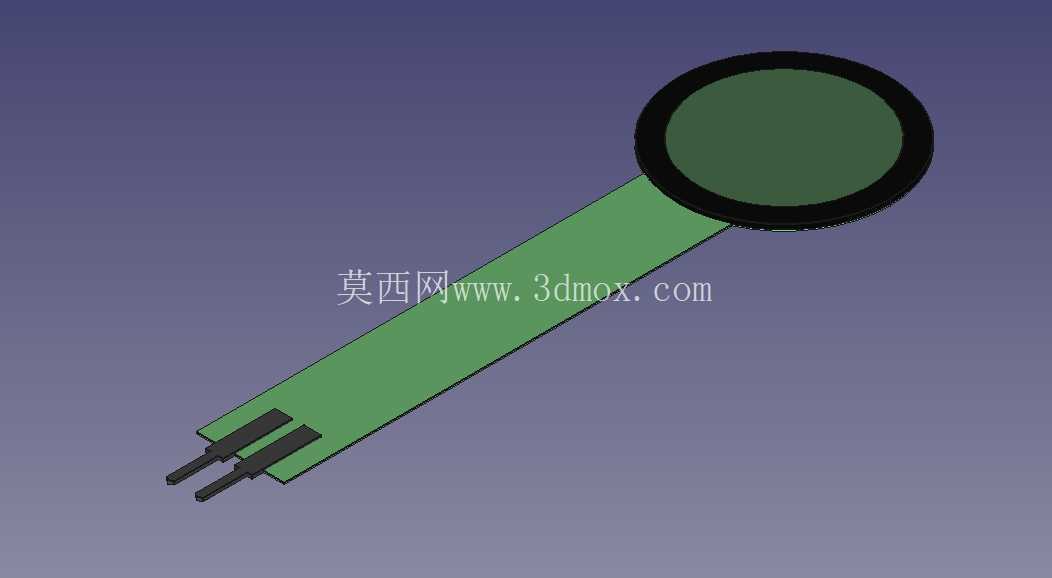

　　做三维建模的时候，要注意感应区域的黑色边框是密封胶层，厚度比中间的绿色活性感应面略高0.1mm左右，装配时这个边框位置不能被过度压紧，否则会把内部的导电材料挤压移位，导致压力检测的线性度变差。如果是做多阵列的压力检测布局，两个相邻传感元件的感应面之间至少要留3mm的间距，避免相邻元件的受力互相干扰，因为薄膜受力时会有一定的应力扩散，间距太小的话，按压一个点会触发旁边的传感器，出现检测串扰的问题。还有个细节，这类元件的初始阻值存在一定的个体差异，所以结构设计时要给电路预留校准的空间，不要把结构的触发阈值做死，要允许后期通过软件调整触发的压力阈值，抵消元件本身的一致性偏差。在做可穿戴设备的结构时，还要考虑元件的耐弯折性能，尾翼部分如果需要反复弯折，弯折半径不能小于10mm，而且弯折位置要避开引脚和感应区的连接位置，最好把弯折位置设计在尾翼的中段，这样能大幅提升长期使用的可靠性。很多工程师在做样机测试时，会用双面胶直接把传感元件贴在结构件上，这里要注意不能用太厚的泡棉双面胶，最好用厚度0.05mm的超薄压敏胶，太厚的胶层会吸收一部分压力，导致实际作用在感应面上的压力变小，检测值比实际值偏低，而且泡棉的蠕变特性会导致长期按压后检测值漂移，影响测量的重复性。如果是在潮湿环境下使用，还要在元件表面做疏水涂层处理，因为薄膜的边缘密封如果长期接触水汽，会导致内部导电材料受潮氧化，出现阻值漂移甚至失效的问题，在户外设备或者接触人体汗液的可穿戴设备里，这个防护步骤是不能省的。从安装固定的角度来说，感应区域的背面要贴在硬度邵氏70D以上的刚性支撑面上，如果背面是软质的泡棉或者橡胶，按压时感应面会跟着下陷，实际检测到的压力值会比真实值小很多，而且重复性很差，这也是很多新手做方案时容易忽略的点，以为柔性传感器就可以贴在软质基底上，实际上支撑面的刚性直接决定了检测精度。

　　另外，不要在感应区域的正面涂覆太厚的硬质涂层，涂层厚度超过0.3mm的话，会导致压力传递滞后，快速按压时响应速度跟不上，一般来说，正面如果需要做防护，用0.1mm厚的PET保护膜就足够了，既能防刮擦，又不会影响压力传递的响应速度。在做冲击检测的场景时，比如设备的碰撞急停触发，要注意元件的响应时间是小于10ms，完全能满足急停的响应要求，但结构上要做硬限位，防止过大的冲击力直接作用在感应面上，把薄膜层击穿，硬限位的触发位置要设置在压力超过15N时顶住外部结构，避免元件承受过载压力。总的来说，这类薄膜力敏元件的结构建模并不复杂，但要把实际应用中的安装边界、应力规避、防护要求都考虑到，才能让设计出来的结构在实际使用中稳定可靠，不会出现各种早期失效的问题，很多时候传感器本身的性能是足够的，出问题往往都是结构设计时没有考虑到这些细节，导致元件的性能没法正常发挥。
