CZL635微型称重测力传感结构

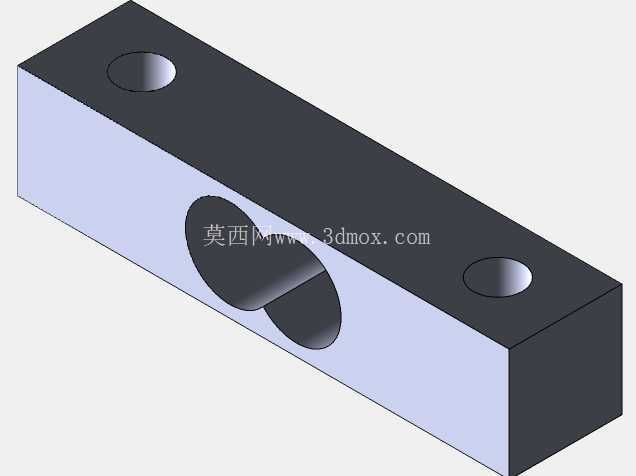

　　在小型智能仓储的料盒重量复核工位、桌面级3D打印耗材余量检测模块、便携式手提电子秤、小型实验台加载力校验工装这些对安装空间有严格限制的场景里，大尺寸的平行梁称重传感器根本塞不下安装位，CZL635这类微型称重结构刚好填补了小量程测力场景的硬件空白。从结构设计逻辑来看，这款微型称重件采用了经典的剪切梁受力变形思路，整体为长方体金属块构型，主体采用铝合金一体铣削加工成型，没有多余的拼接结构，从根源上减少了装配间隙带来的测量迟滞误差。两个安装沉孔对称分布在块体两端的上表面，安装时可以直接用内六角螺丝将传感器固定在设备基座上，不需要额外设计转接支架，安装面的平面度要求控制在0.02mm以内，避免安装面不平导致的初始应力干扰测量精度。

　　中间的镂空变形区是整个结构的核心，这个区域的壁厚经过反复校核，在额定载荷下的变形量控制在弹性形变范围内，既保证受力后应变区有足够的形变幅度让应变片捕捉信号，又不会因为形变过大超出材料屈服极限造成永久损坏。不同于大吨位称重传感器需要做复杂的密封防护结构，这款微型结构的变形区没有额外的防护外壳，在无尘、无腐蚀气体的室内场景下使用完全足够，要是用在有少量粉尘的工位，只需要在变形区外侧贴一层薄的PET防尘膜即可，不会额外增加整体厚度。

　　从安装边界来看，整个块体的长度方向尺寸控制在极小范围内，宽度方向刚好能容纳两个安装孔的排布，高度方向没有突出的结构，安装后整体突出安装基面的高度不到10mm，完全可以嵌入到设备的安装面板内部，不会在设备外侧形成突出的结构，对紧凑型设备的结构布局非常友好。实际选型时要注意，这款结构适配的是小量程测力场景，额定载荷覆盖几百克到几十公斤的区间，过载能力一般在150%额定载荷左右，安装时不能用蛮力敲击传感器主体，尤其是中间的变形区，哪怕是轻微的磕碰都可能造成形变区的应力集中，导致零点漂移超出校准范围。布线槽可以直接设计在安装基座的对应位置，传感器的信号线从变形区下方的空隙引出，不需要在传感器本体上额外加工走线孔，避免破坏结构的应力分布均匀性。在做配套结构设计的时候，受力端的压头要对准传感器变形区的中心位置，偏心载荷会直接导致测量值出现线性偏差，压头建议采用圆弧面接触，减少接触面的摩擦力对横向力的传导，毕竟这类微型剪切梁结构对横向载荷的耐受能力远低于轴向载荷，设计时要尽量避免侧向力直接作用在变形区。

　　很多做小型自动化设备的工程师在做小量程测力结构选型时，总想着自己用铝块铣个相似结构再贴应变片，实际上这类微型称重结构的变形区壁厚公差、应变片粘贴位置的对称度、出厂前的蠕变补偿都需要专门的工艺控制，自己加工的结构往往会出现零点漂移大、线性度差的问题，直接用成熟的标准化结构反而能减少后期调试的工作量。另外在安装固定的时候，两个安装螺丝的锁紧扭矩要保持一致，扭矩差过大会让块体在安装时就产生初始内应力，通电后零点输出会偏离正常范围，每次拆装后都需要重新做零点校准，才能保证测量数据的可靠性。
