HuskyLens视觉传感器带硅胶套等比例结构

　　在嵌入式开发、创客电子项目以及小型智能设备的原型验证环节，视觉感知模块的结构适配一直是结构设计人员需要重点考量的内容，本次呈现的是HuskyLens视觉识别卡搭配配套硅胶套的1:1比例还原结构，可直接用于各类电子项目的结构预演、安装位校核以及整机装配模拟。从实际应用场景来看，这类视觉模块常被搭载在小型循迹小车、桌面级机械臂、智能门禁识别装置、DIY智能分拣台等业余电子制作项目中，也可用于学生课程设计、工程训练赛事的作品结构搭建，能够帮助开发者在硬件打样前就完成模块安装位置的确认，避免后期PCB固定孔位偏差、外壳干涉等问题。

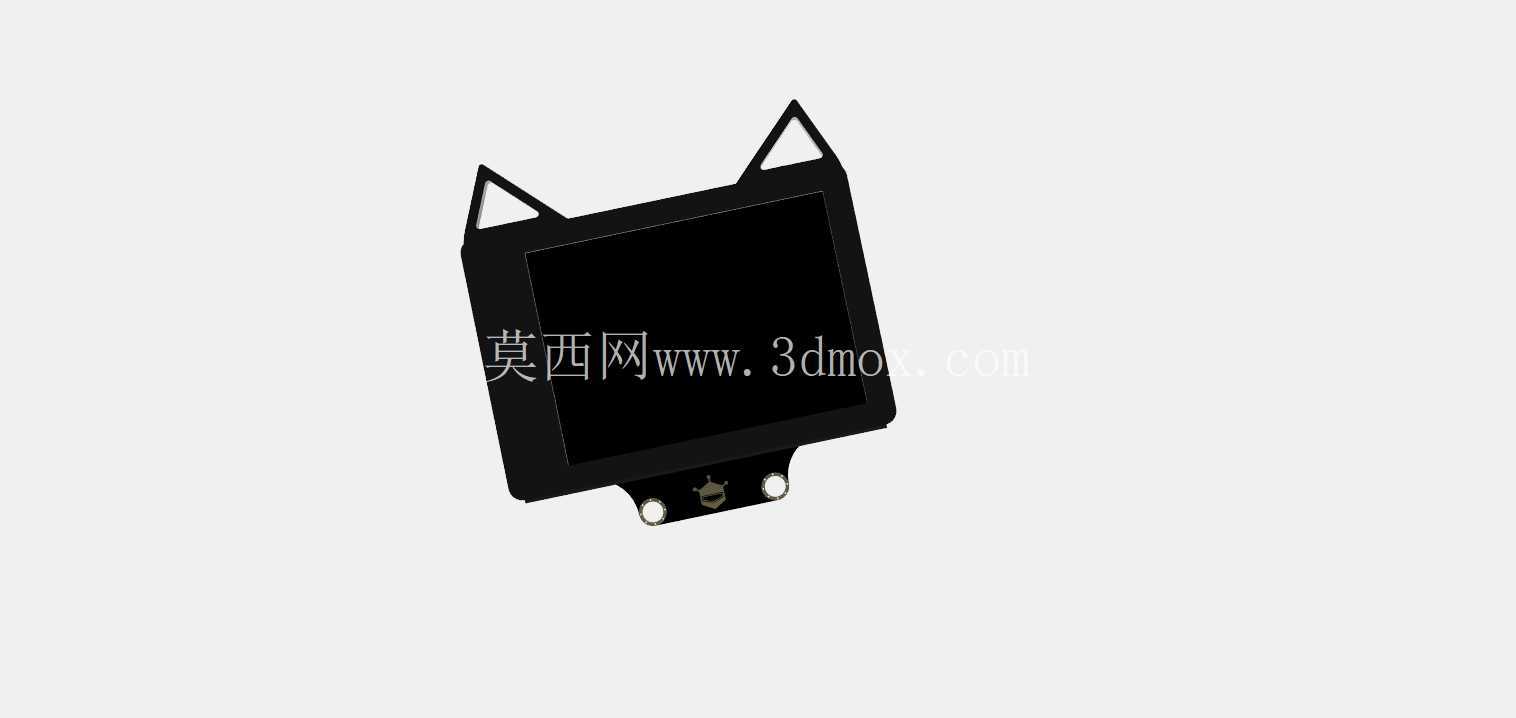

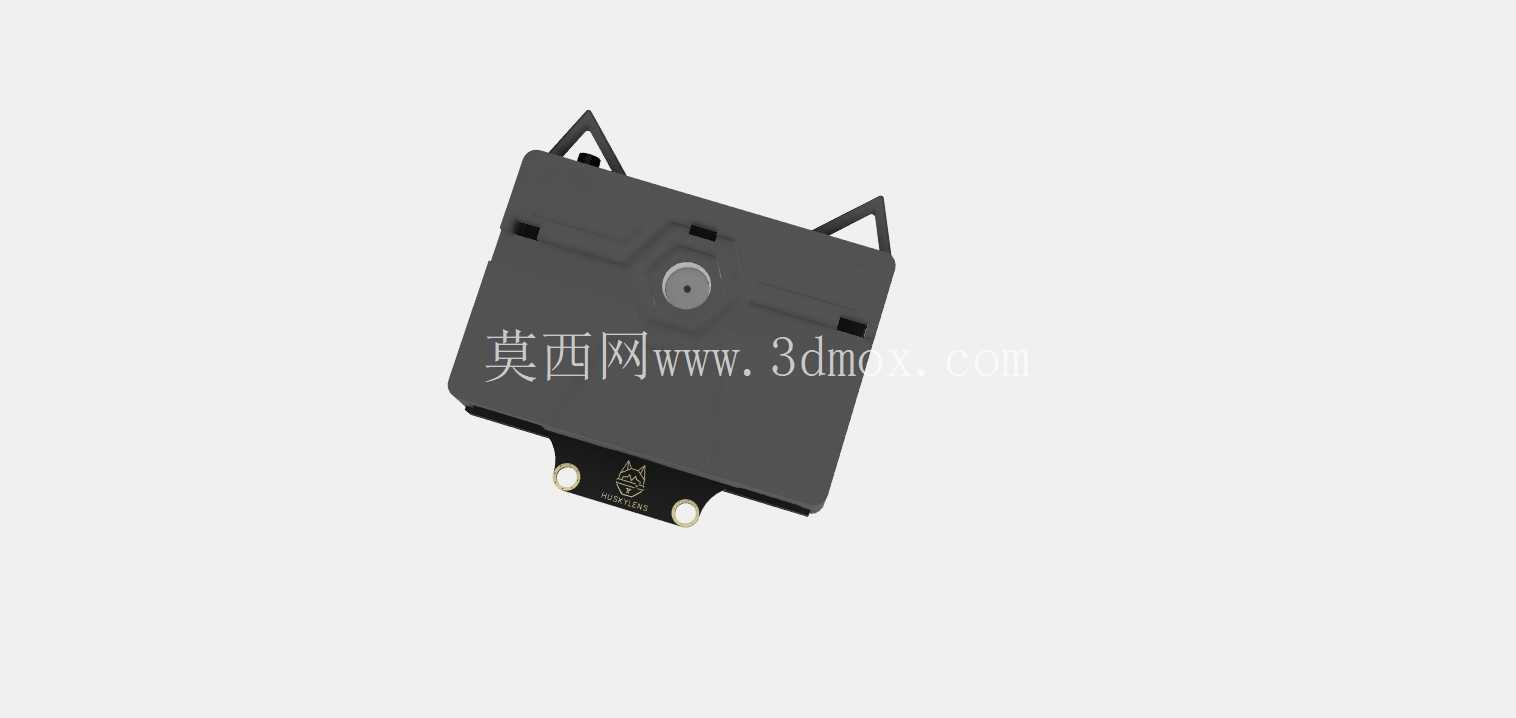

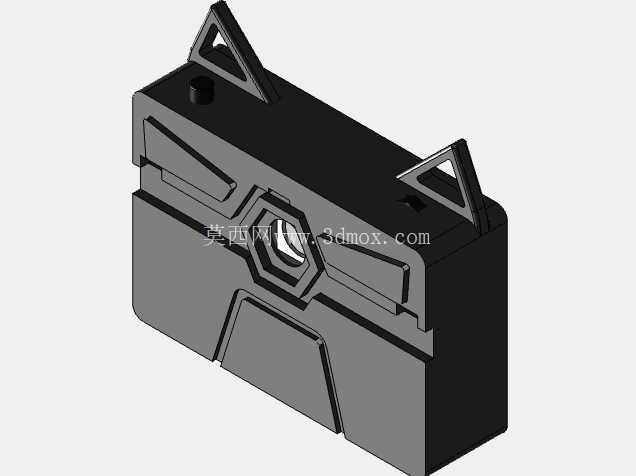

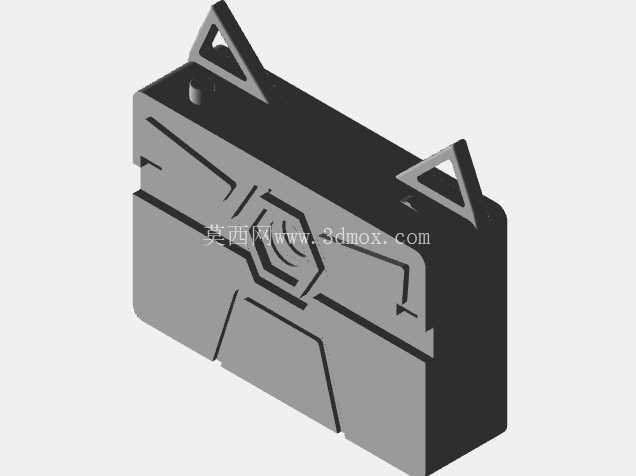

　　该结构完整还原了视觉模块本体与外层硅胶保护套的装配关系，模块本体的棱角、侧边的接口避让位、镜头区域的六边形凹陷造型都做了精准复刻，顶部两个三角造型的挂耳结构也完全参照实物还原，这两个挂耳既可以作为穿线固定的点位，也能配合扎带实现模块在支架、型材框架上的快速绑扎固定，无需额外设计复杂的安装夹具。从设计思路上，建模时优先保证了安装边界的准确性，模块整体的长宽高尺寸严格对照实物测绘值设定，硅胶套的壁厚、套合后的边缘突出量都做了对应还原，能够真实模拟硅胶套装配后模块的实际占用空间，避免在整机外壳设计时出现套入硅胶套后模块无法装入腔体的问题。

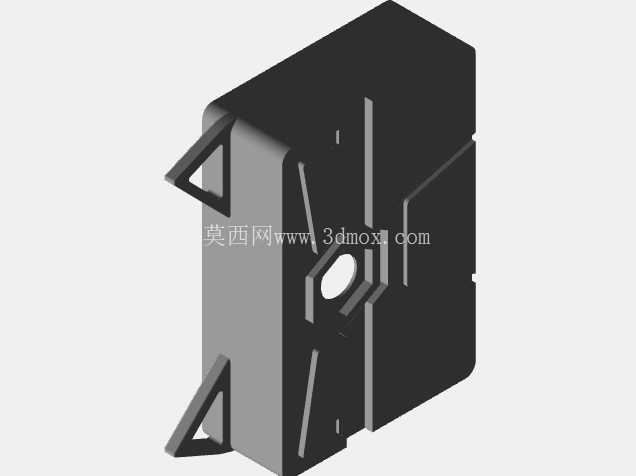

　　镜头区域的内凹结构做了分层处理，既还原了外观造型，也预留出了镜头对焦调节的操作空间，不会因为结构建模的偏差导致模拟装配时镜头调节旋钮被遮挡。侧边的接口位置做了对应的轮廓避让，建模时没有过度简化接口区域的造型，能够直观呈现接线后插头的伸出长度，方便设计人员提前规划走线空间，避免接线后与周边结构件产生挤压干涉。在功能特性的还原上，硅胶套的防滑纹理、模块表面的加强筋造型都做了对应呈现，这些细节虽然不影响核心安装尺寸的校核，但在做整机外观渲染、装配动画演示时能够提升真实感，让方案展示效果更贴近实际成品。

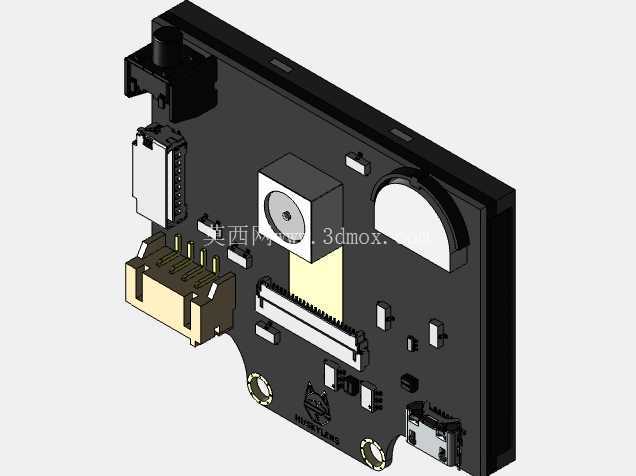

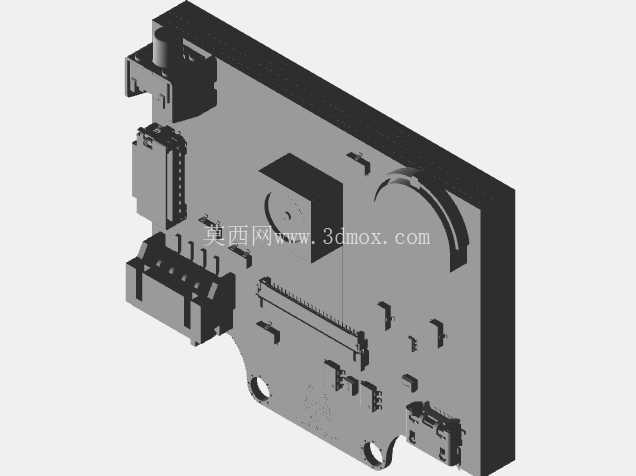

　　对于做电子项目结构设计的从业者来说，这类精准的等比例模型能够大幅缩短前期结构验证的时间，不需要自己手动测绘模块尺寸，直接调用即可完成安装位的布局设计，在做3D打印外壳设计时，也可以直接将该模型导入装配环境，对照着设计外壳的卡扣、固定柱位置，减少反复打样调整的次数。需要注意的是，该模型还原的是模块带硅胶套的整体外部结构，内部PCB板上的元器件布局做了适当简化，主要用于外部装配校核，若需要做内部散热模拟、元器件级别的干涉检查，还需要结合对应的PCB详细模型配合使用，但对于绝大多数创客项目、课程设计以及小型智能设备的原型结构验证来说，该模型的细节精度已经完全满足使用需求。顶部的挂耳结构上预留的通孔尺寸也参照实物还原，可适配M2规格的螺丝或者常规扎带穿过，在固定方式上既可以选择螺丝锁附在安装支架上，也可以用扎带快速绑扎在圆管、型材等不同形态的支撑结构上，适配不同项目的安装条件。模块底部的平面度也在建模时做了保证，当需要将模块粘贴固定在设备表面时，能够完整贴合安装面，不会出现局部翘起的问题，模拟粘贴固定的受力状态时也更贴近实际情况。
