三级齿轮减速传动箱体结构设计

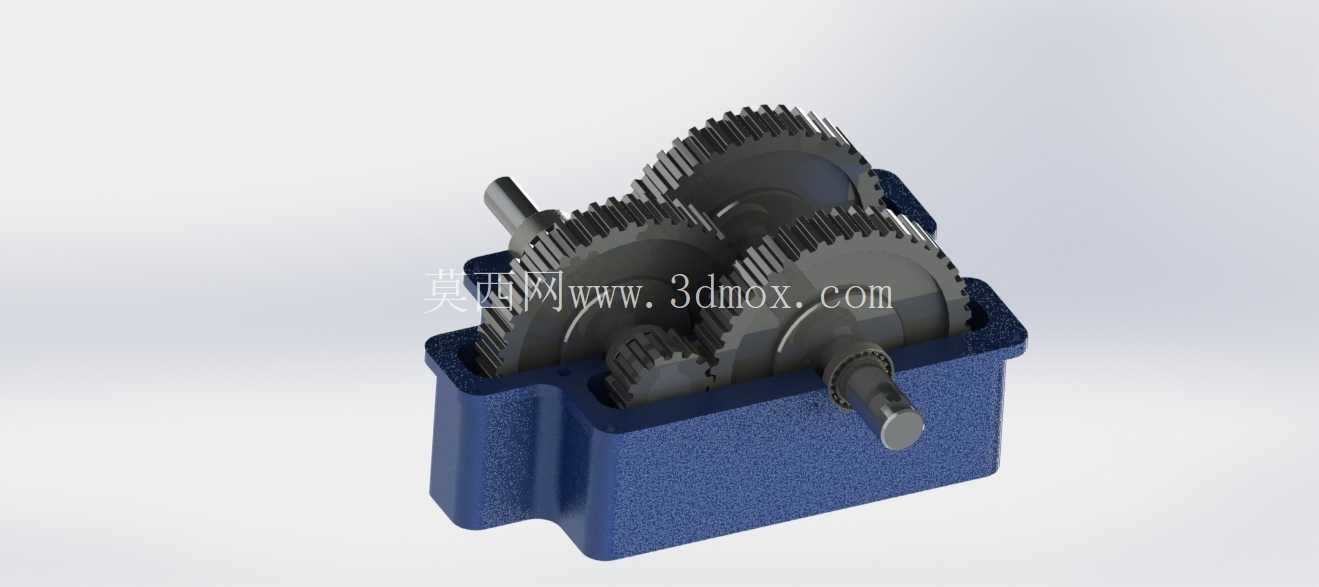

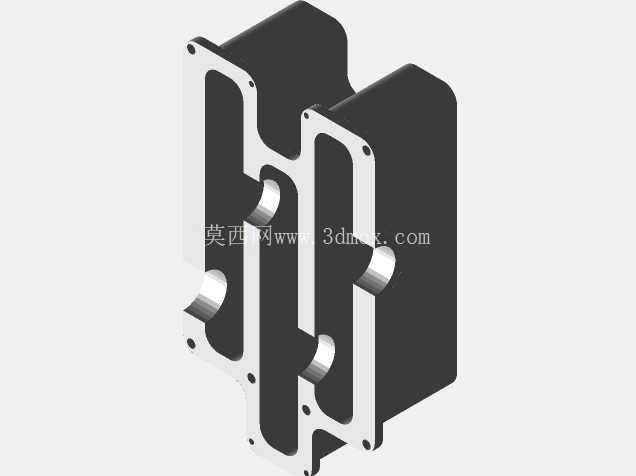

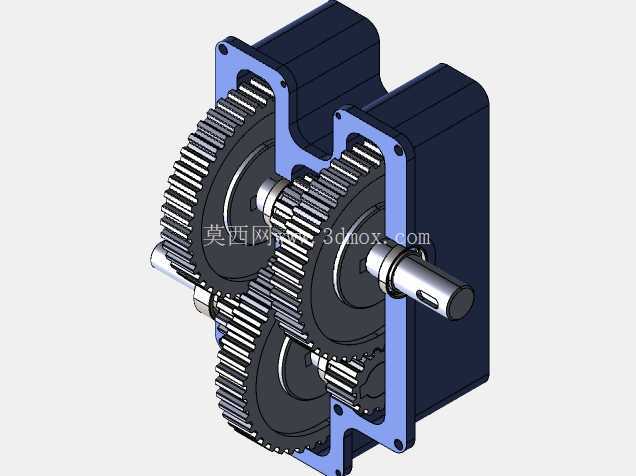

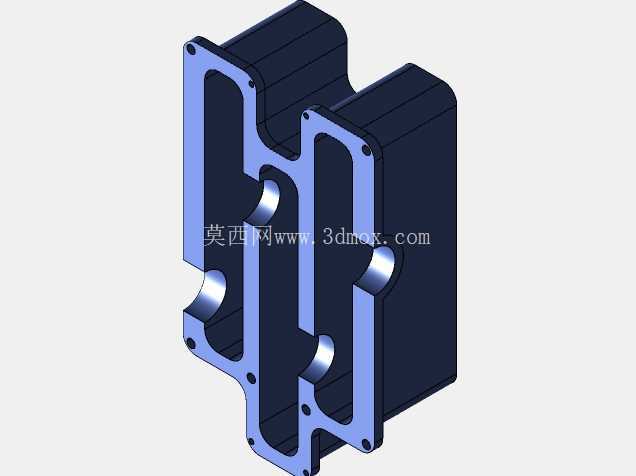

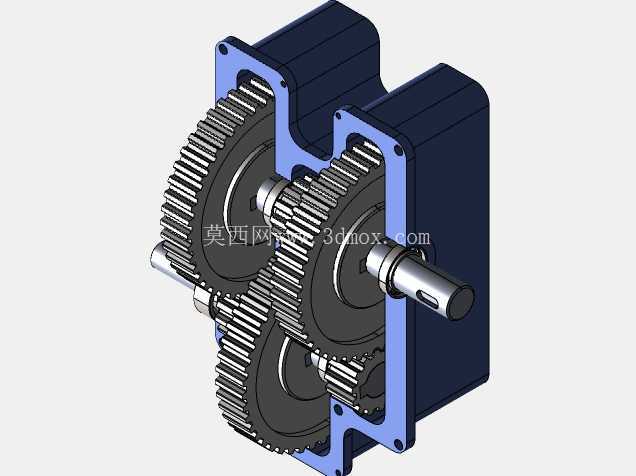

　　在中小功率传动系统的扭矩匹配场景里，三级齿轮减速结构是兼顾传动比覆盖范围与结构紧凑性的常用方案，这套三级齿轮减速结构的箱体采用剖分式铸铁壳体设计，上下箱沿通过定位销与螺栓实现精准合箱，既满足齿轮啮合过程的刚性支撑需求，也能预留足够的储油空间实现齿轮与轴承的飞溅润滑。从实际应用场景来看，这类三级减速结构常被用在轻工输送设备、小型食品加工机械、教学实训传动台架这类对输出转速要求低、输出扭矩需求中等的场合，输入端可直接对接标准Y系列异步电机或者伺服电机，输出端通过平键连接负载轴，能够将电机端的高转速通过三级定轴齿轮啮合逐级降速，同时按传动比比例放大输出扭矩，匹配低速重载的负载运行需求。

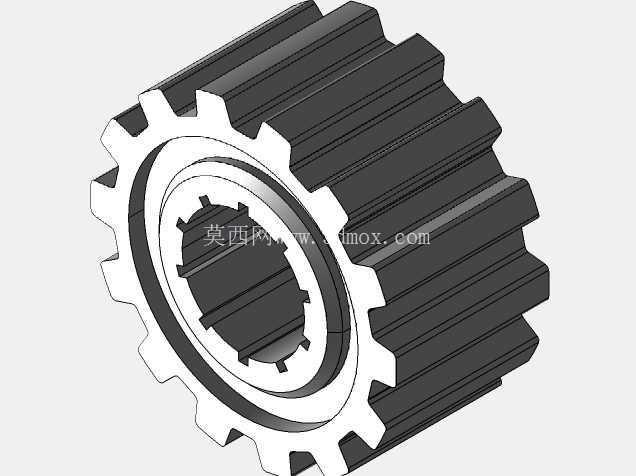

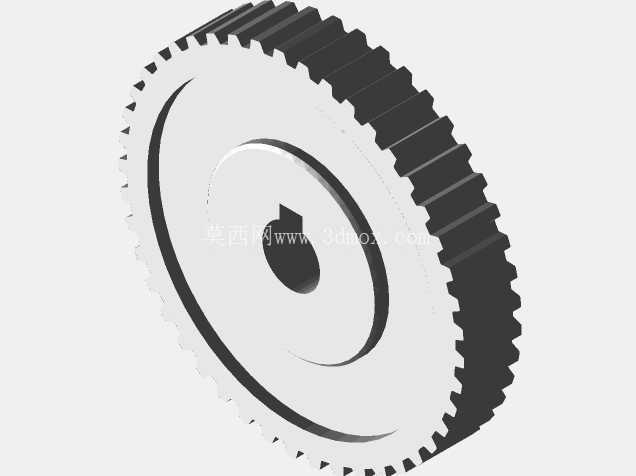

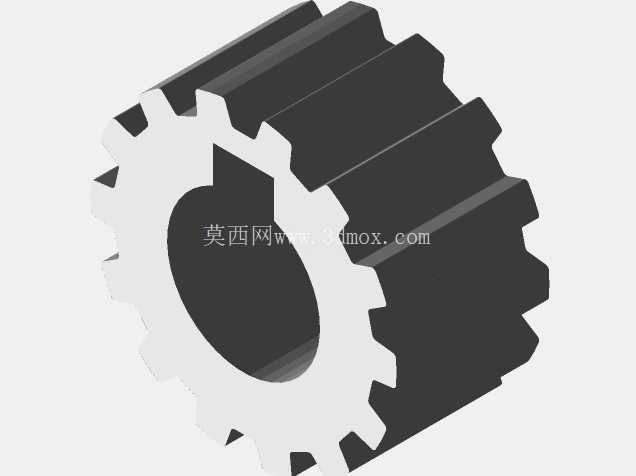

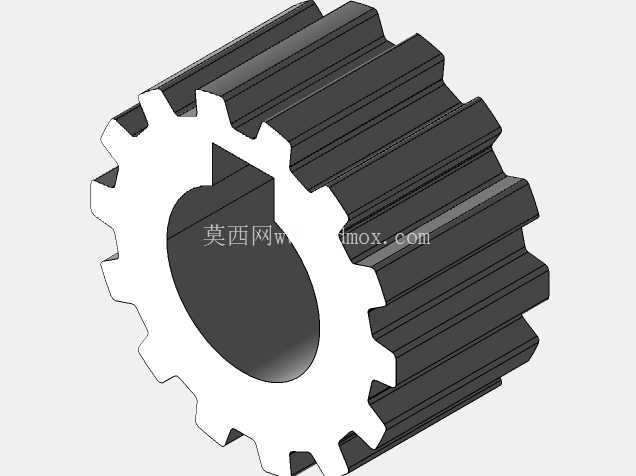

　　设计过程中首先要确定各级齿轮的传动比分配，三级传动的总传动比拆分需要兼顾各级齿轮的承载能力均衡，避免单级齿轮负载过大出现过早点蚀或者断齿问题，高速级采用斜齿圆柱齿轮提升传动平稳性，降低高速运转时的齿轮啮合噪音，中间级与低速级根据传递扭矩大小匹配对应模数的直齿或者斜齿齿轮，所有齿轮的轴系支撑都采用深沟球轴承，轴承安装位在箱体镗孔时一次性加工完成，保证三根传动轴的平行度公差控制在0.02mm以内，避免齿轮啮合出现偏载。箱体的外形设计充分考虑安装边界，底部预留四个带沉孔的安装脚，安装孔的中心距按照通用设备机架的安装尺寸标准设计，可直接固定在槽钢或者型材焊接的机架上，不需要额外制作过渡安装板；箱体侧面预留油位观察孔与放油螺塞位置，顶部设置透气帽安装位，避免长时间运转时箱体内温度升高导致压力过大出现润滑油渗漏问题。

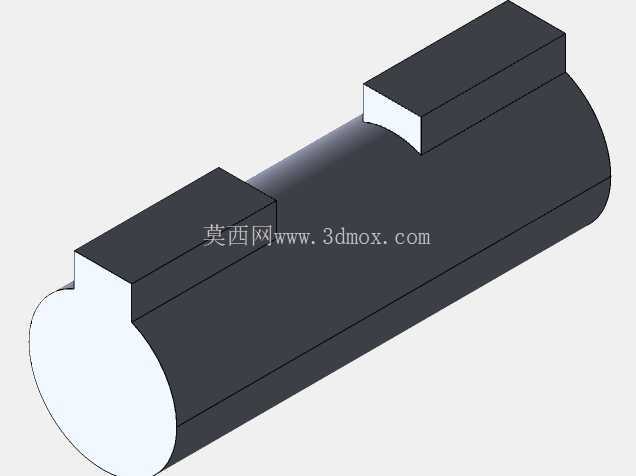

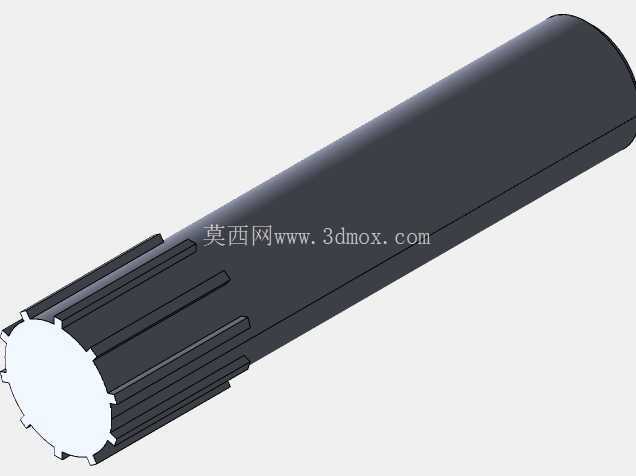

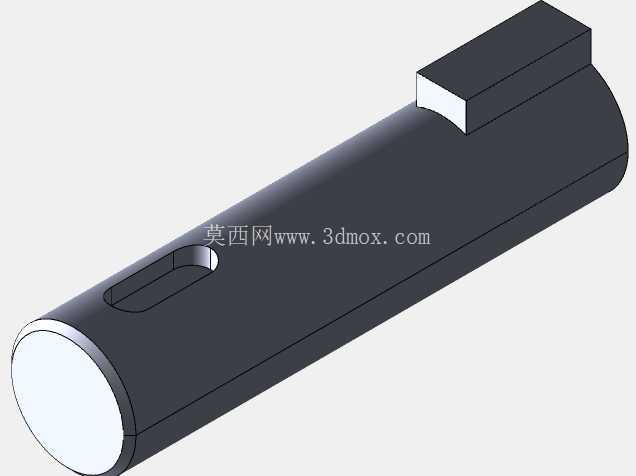

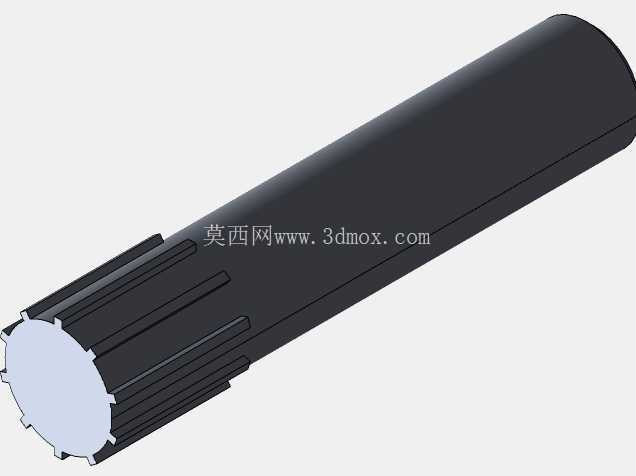

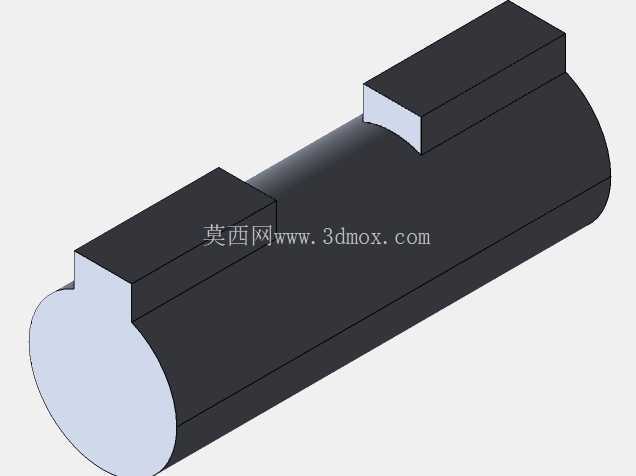

　　轴系设计上，输入轴、中间轴、输出轴的轴肩尺寸严格匹配轴承内圈定位高度，齿轮与轴之间通过平键传递扭矩，轴端采用轴用挡圈或者圆螺母实现轴向定位，避免齿轮在正反转切换时出现轴向窜动。箱体内腔的齿轮间隙设计充分考虑润滑油的流动空间，齿轮齿顶圆与箱体内壁的间隙控制在10-15mm，既不会因为间隙过小导致运转时齿轮碰擦箱壁，也不会因为间隙过大造成整体结构尺寸冗余。从安装维护的角度来看，剖分式箱体的设计让后期齿轮磨损更换、轴承检修不需要完全拆卸整个设备的传动链路，只需要拆开上箱盖即可完成内部零件的更换，日常维护时只需要通过侧面油位窗观察润滑油液位，低于刻度线时补充对应牌号的齿轮油即可，维护门槛较低，适合非专业运维人员的日常设备保养。

　　这类三级减速结构的传动效率能够稳定保持在90%以上，相比蜗轮蜗杆减速结构具备更高的传动效率，适合长时间连续运转的工况，不会因为效率损失导致箱体过度升温。齿轮的参数设计经过啮合校验，重合度满足连续传动要求，运转过程中不会出现卡滞或者冲击，输出轴的径向跳动与轴向窜动量都控制在机械传动的通用公差范围内，可直接对接联轴器、链轮、带轮等多种传动连接件，适配不同的负载连接需求。箱体的壁厚设计按照铸铁件的铸造工艺要求设置，拔模斜度符合砂型铸造的工艺规范，铸造完成后经过时效处理消除内应力，再进行轴承孔、合箱面的机加工，保证长期使用过程中不会因为应力释放导致轴承孔位置偏移，影响齿轮啮合精度。
