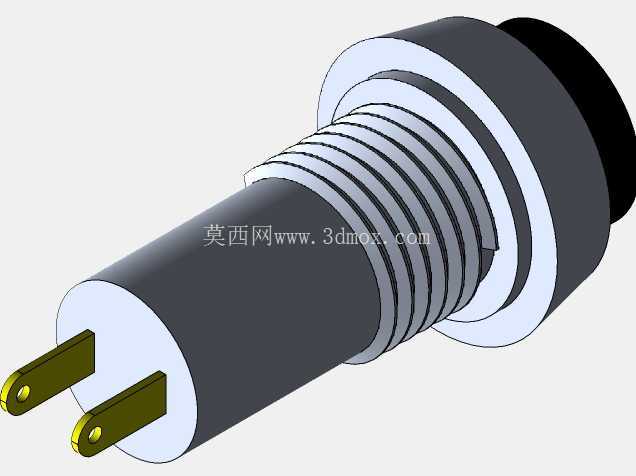

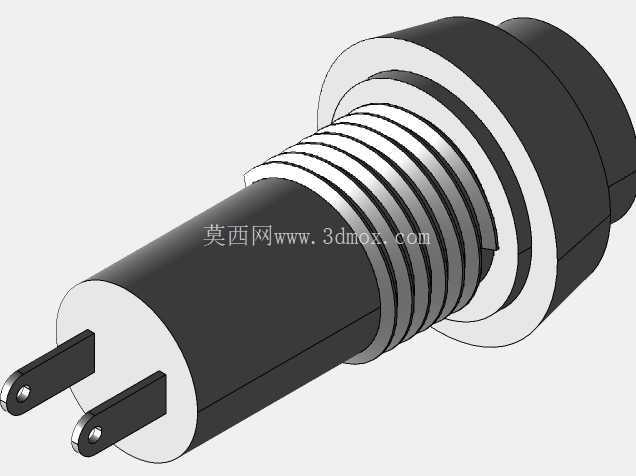

12mm黑色金属按钮开关三维结构

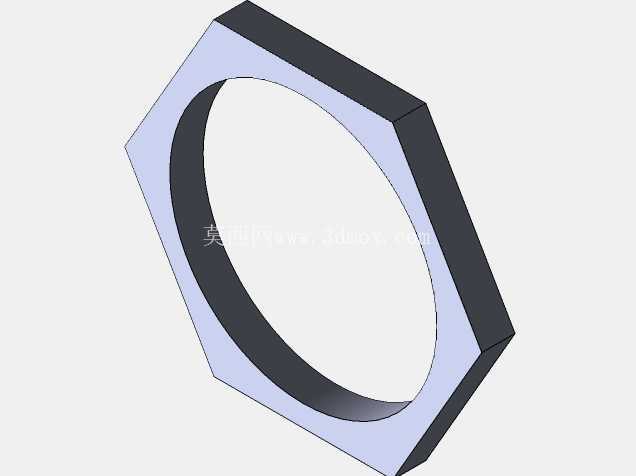

　　这类12mm规格的黑色按钮，在工业控制场景里的应用覆盖度非常高，从小型桌面式测试治具、分布式IO模块面板，到中小型设备的操作副面板、检修端的手动触发位，都能见到同规格产品的身影。做结构设计的时候，首先要卡准安装边界，这款按钮的螺纹段适配标准12mm面板开孔，安装时从面板正面穿入，背面靠配套的六角锁紧螺母压紧固定，不需要额外做定位卡扣结构，面板厚度适配范围覆盖0.8mm到5mm的常规冷轧钢板、亚克力、电木板材质，不管是钣金折弯的设备外壳，还是3D打印的原型机面板，都能直接适配安装。

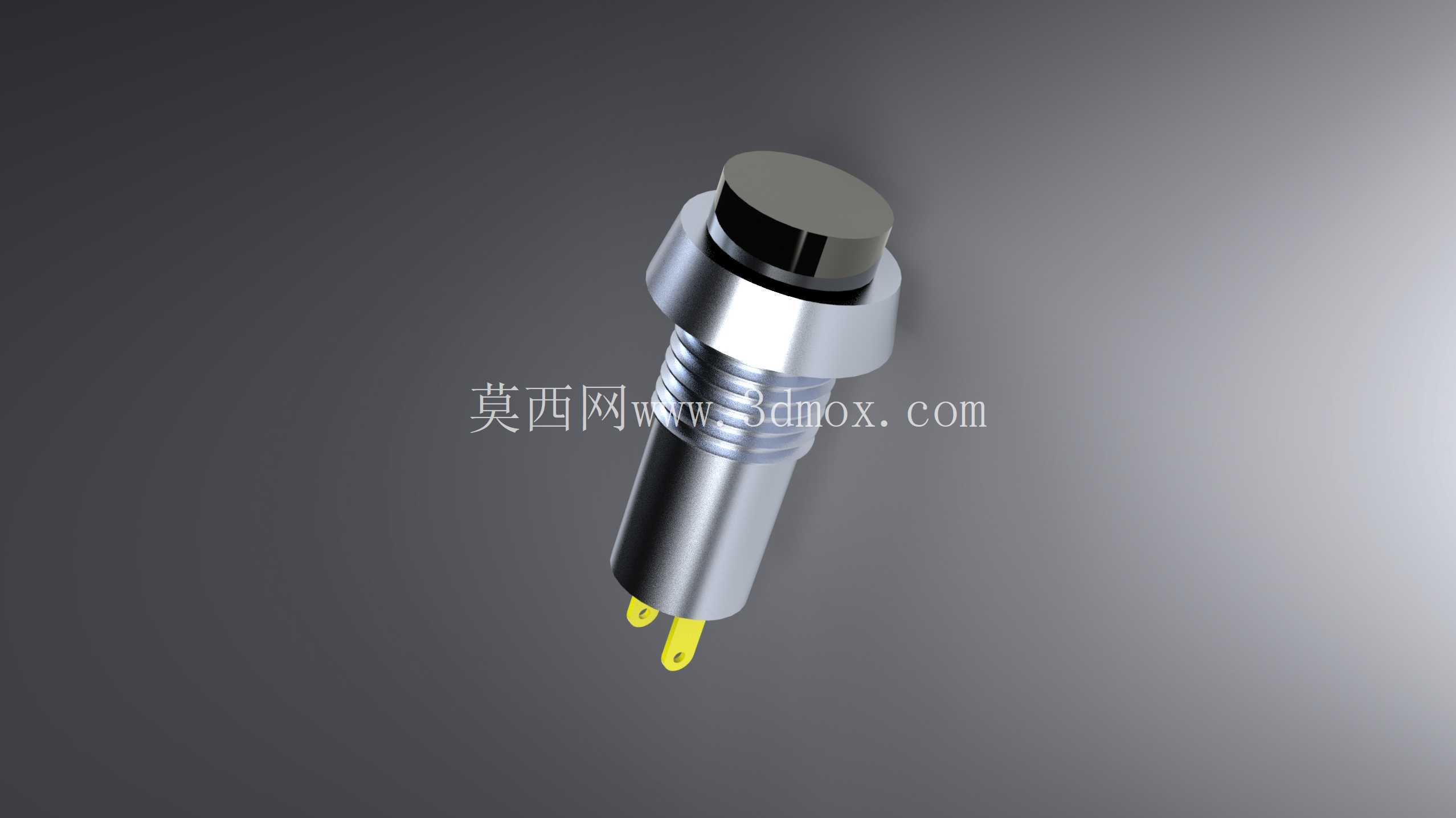

　　从功能特性来看，这款属于自复位式推动按钮，按压行程在2mm左右，按压力度控制在3-5N区间，既不会因为设备运行振动出现误触发，也不会让操作人员频繁按压时产生明显的手部疲劳，底部的两个插片式接线端适配2.8mm标准接插件，接线时不需要焊接，直接压接端子后插装即可，后期维护更换的效率比焊接式接线高很多。按钮头部的黑色帽盖采用哑光防滑设计，表面没有多余的反光，在车间强光照明环境下也不会因为反光影响操作人员识别按钮位置，金属外壳部分做了镀镍处理，防锈能力适配普通工业车间的温湿度环境，不会因为长期暴露在空气中出现表层锈蚀卡滞的问题。

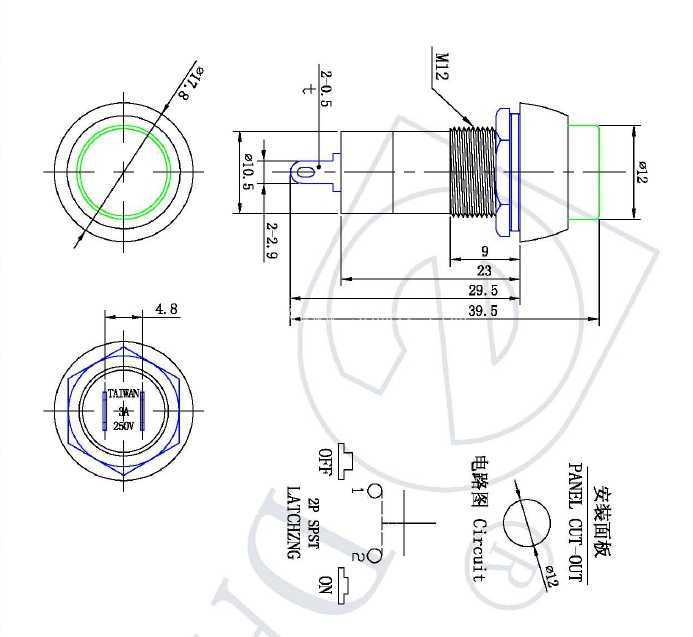

　　建模的时候要注意几个容易出错的结构细节，首先是头部的限位台阶，这个台阶的直径要比安装开孔大1.5mm左右，安装时刚好贴住面板正面，既可以避免按钮整体陷入面板开孔内，也能预留出密封垫圈的安装槽位，如果有防水需求的场景，可以在台阶和面板之间加装硅胶密封圈，就能达到IP65级别的正面防护能力。其次是螺纹段的牙距，要匹配标准M12细牙螺纹，和市面上通用的锁紧螺母完全通用，不需要单独定制配套紧固件，这点在做选型替代的时候非常重要，很多进口同规格按钮的安装尺寸一致，但螺纹牙距做了非标设计，后期替换时会出现螺母不匹配的问题，这款的螺纹完全对标国标通用规格，替换成本很低。

　　实际做设备布局的时候，这类按钮的安装间距要预留足够的操作空间，两个相邻按钮的中心距不能小于18mm，不然操作人员戴劳保手套按压的时候容易误碰到相邻按钮，按钮尾部的接线端要预留至少15mm的走线空间，避免接完线之后线材被面板或者内部结构件压住，导致接线端子松脱。另外按钮内部的复位弹簧行程要做限位设计，建模时要在按钮内部预留弹簧的安装腔，弹簧的预压量要控制在0.5mm左右，保证按钮松开之后能可靠复位，不会出现卡滞在按下位置的情况，这点在做安全回路相关的触发按钮设计时尤其重要，一旦按钮卡滞无法复位，可能会导致设备误动作引发安全事故。

　　从结构强度来看，这款按钮的金属外壳壁厚做到了0.8mm，正常安装锁紧螺母的时候，用普通尖嘴钳拧紧就可以，不会出现外壳变形的问题，头部的按钮帽和内部推杆采用过盈配合装配，按压的时候不会出现帽盖脱落的情况，底部的接线插片和内部触点组件采用铆接固定，接线拉扯的时候不会出现插片松动移位的问题。在做三维装配验证的时候，可以直接把这个模型导入到设备面板的装配体里，直接做干涉检查，不需要再重新测绘建模，能节省不少结构设计阶段的时间，尤其是做多按钮排布的操作面板时，直接调用标准件模型可以快速完成布局，核对每个按钮的安装位置、走线空间是否符合要求，避免后期加工完面板才发现安装干涉的问题。
