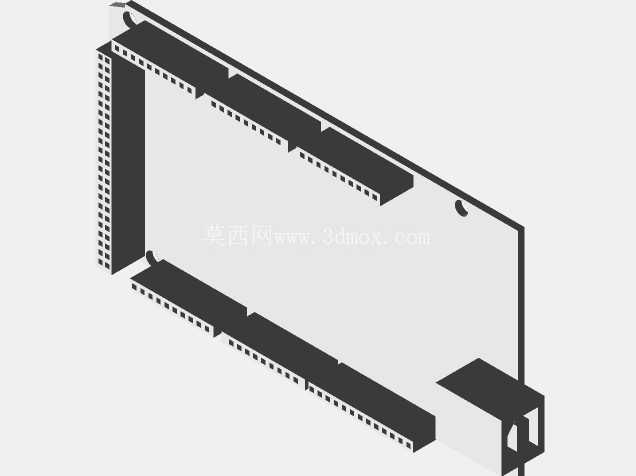

Arduino巨型扩展板安装固定结构设计

　　在开源硬件项目开发、工业小型控制单元搭建、教学实验平台组装场景中，控制板的安装适配一直是结构设计环节容易被忽略却直接影响设备可靠性的部分。这款针对Arduino巨型板设计的安装固定结构，完全围绕实际使用中的安装痛点展开设计，没有多余的装饰性结构，所有几何特征都服务于安装、防护、接线三类核心需求。

　　从实际应用场景来看，这类大尺寸Arduino控制板常被用于小型自动化设备的逻辑控制、创客项目的主控单元、职业院校电子实训的载体，以往很多项目中直接将裸板通过铜柱固定在设备底板上，不仅接线时容易拉扯焊盘，长期使用中积灰、意外磕碰都可能导致电路故障，这款结构件相当于给控制板提供了半包围的安装承载框架，既保留了所有接口的接线操作空间，又能对板体边缘形成物理防护。

　　设计思路上，首先完全匹配Arduino巨型板的外形轮廓，框架内侧的限位凸台刚好卡入板体边缘的安装定位缺口，不需要额外打胶或者复杂固定件，板体可以直接滑入框架完成初步定位，再通过侧边预留的M3螺丝孔位完成锁紧，安装过程不需要特殊工装，普通十字螺丝刀就能完成全部装配。框架两侧预留的长条形开孔完全对应板体上的排针位置，接线时不需要将板体从框架中取出，杜邦线、接线端子可以直接穿过开孔与排针连接，开孔边缘做了0.5mm的圆角处理，避免穿线时割伤导线绝缘层。

　　从安装边界来看，框架整体外轮廓尺寸比控制板单边大出8mm，刚好留出接线后的线缆弯折空间，不会出现线缆过度弯折导致的接触不良问题；框架底部预留了10mm的垫高空间，一方面可以让板体背面的焊点与安装底板之间留出安全绝缘距离，避免焊点直接接触金属底板造成短路，另一方面也能形成底部空气流通通道，控制板长时间运行产生的热量可以通过底部空隙自然散出，不需要额外加装散热风扇就能满足常规工况下的散热需求。框架顶部的两个挂孔设计，既可以配合铜柱完成水平台面安装，也可以直接通过螺丝挂装在设备内壁的垂直安装面上，适配不同设备的内部安装空间。

　　结构细节上，框架侧边的分段式挡边设计做了受力优化，挡边厚度为2mm，采用等距加强筋连接，既保证了对板体的夹持强度，又不会因为整体壁厚过大导致打印或者注塑生产时出现缩痕，每个挡边的位置都避开了板体上的电容、接口等突出元器件，安装后不会出现元器件被挡边挤压的情况。框架一端的凸起定位块刚好对应控制板的电源接口位置，安装时可以通过这个定位块快速判断板体的安装方向，避免装反后需要重新拆卸调整。

　　在实际选型使用时，只需要确认控制板的外形尺寸与框架内轮廓匹配，就可以直接使用，不需要额外修改结构，不管是3D打印快速制作单件用于项目验证，还是开模批量生产用于配套教学设备，这个结构都能满足使用要求，装配后的控制板整体刚性明显提升，搬运、调试过程中不会因为板体受力导致焊盘脱落、元器件虚焊等问题，接线操作时框架也能提供足够的支撑力，不会因为按压接线导致板体弯曲变形。
