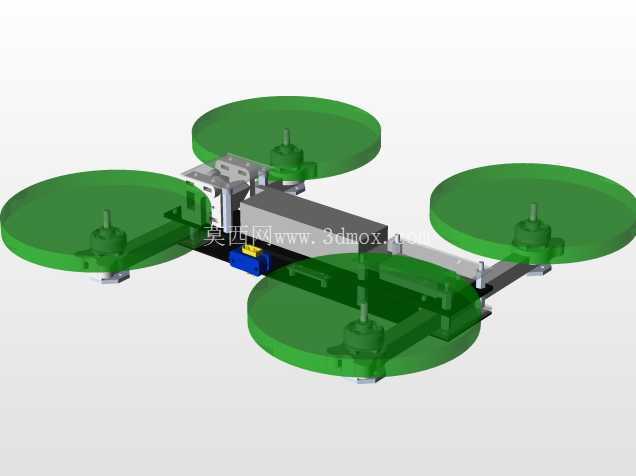

210mm竞速FPV无人机相机安装支架结构

　　这套结构针对210mm轴距的穿越类竞速无人机开发，核心解决小轴距机型搭载第一视角飞行相机时的防护、安装定位与走线兼容问题。在穿越机日常飞行场景中，炸机碰撞、高速穿障时的异物剐蹭是相机损坏的核心诱因，常规直接粘接或简易卡扣固定的相机安装方式，既无法在碰撞时吸收冲击能量，也难以保证镜头光轴与机身中轴线的平行度，长时间飞行振动后容易出现光轴偏移，直接影响飞手的第一视角操控判断，尤其在高速绕桩、近距竞速的赛事场景中，0.5度的光轴偏差就可能导致飞手判断失误出现撞机。

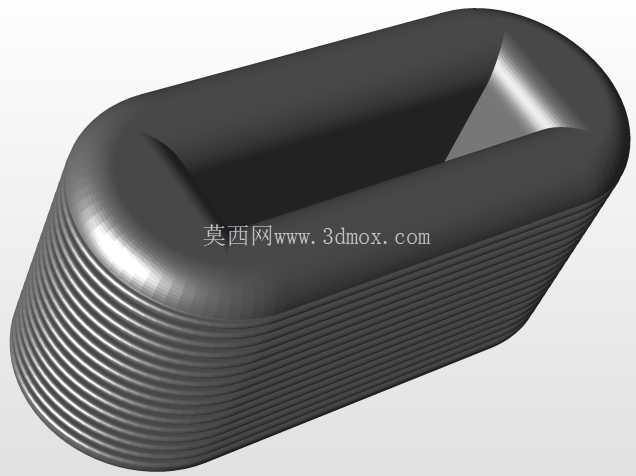

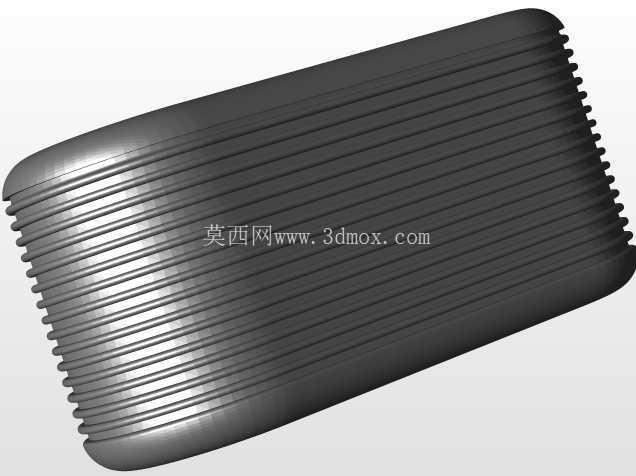

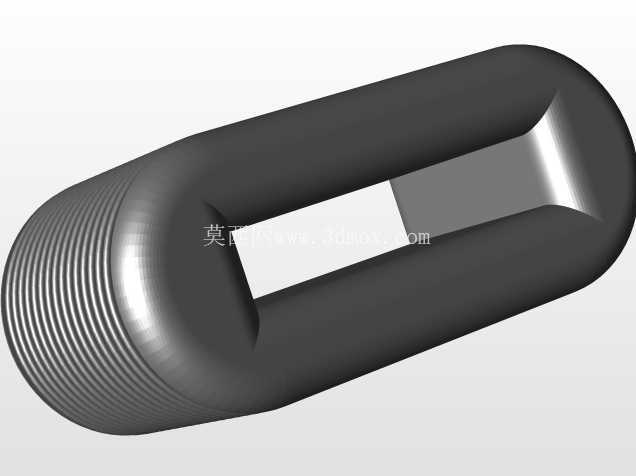

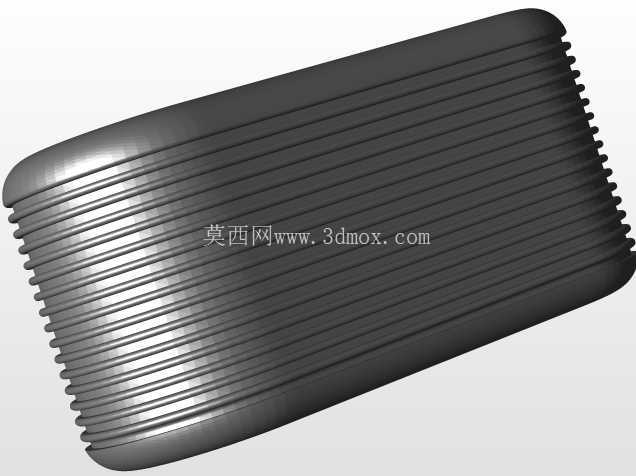

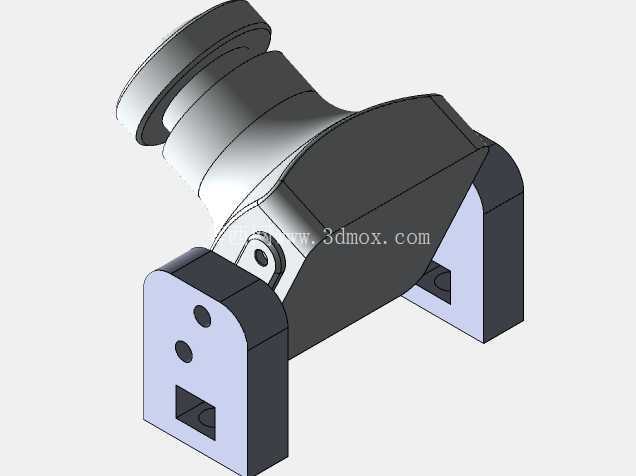

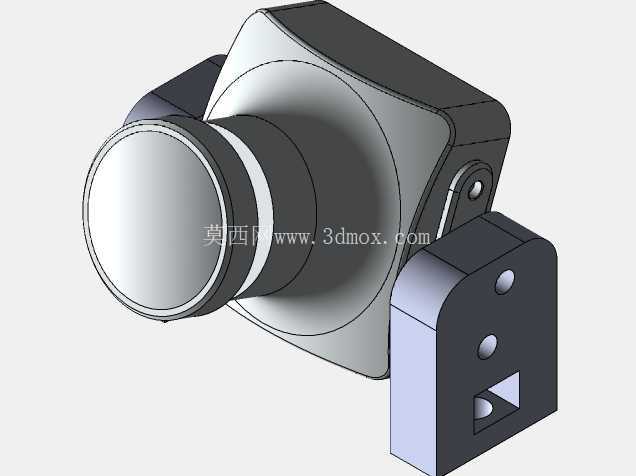

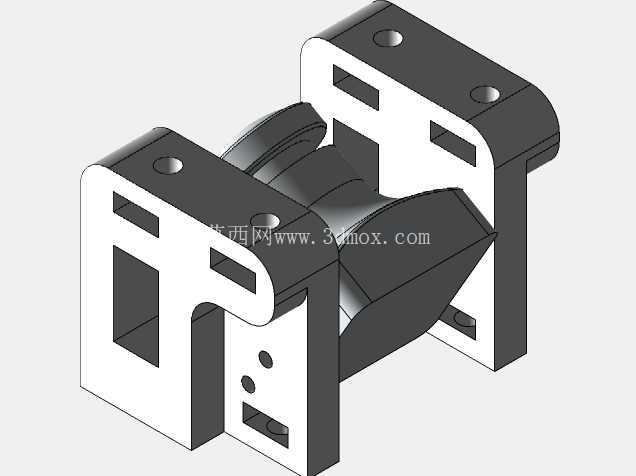

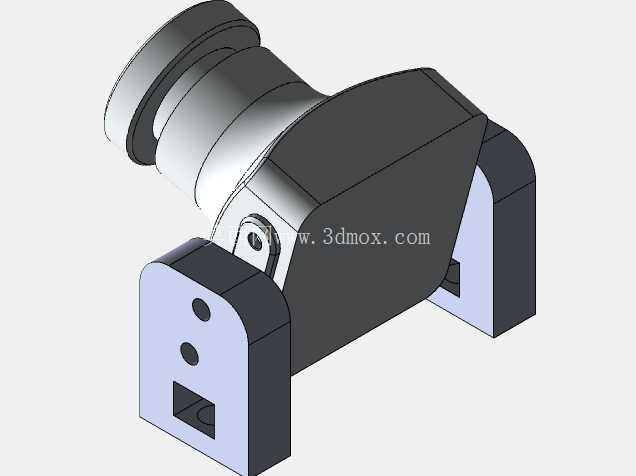

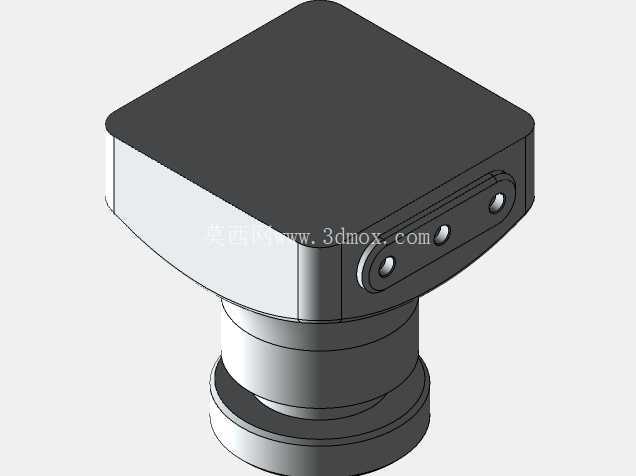

　　设计阶段首先锁定210mm轴距机架的前端安装边界，机架前端预留的安装位宽度为32mm，纵向安装深度为28mm，垂直方向的可用高度为24mm，所有结构突出部分不能超出机架前端的防撞圈投影范围，避免炸机时结构首先接触刚性障碍物。相机安装位采用半包式防护结构，镜头周圈设置1.2mm厚度的环形凸缘，凸缘高度超出镜头前端面0.8mm，当发生正面碰撞时，凸缘会首先接触障碍物，避免镜头镜面直接受冲击，凸缘与镜头外圈预留0.2mm的间隙，可填充薄泡棉胶层吸收高频振动，避免飞行过程中电机转动带来的共振传导到相机传感器，导致拍摄画面出现高频抖动果冻效应。

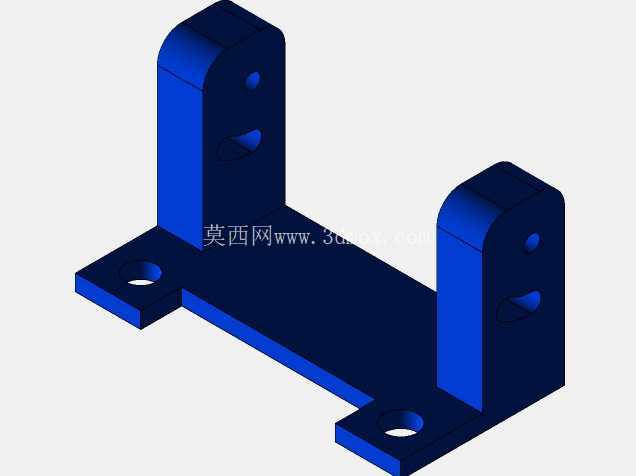

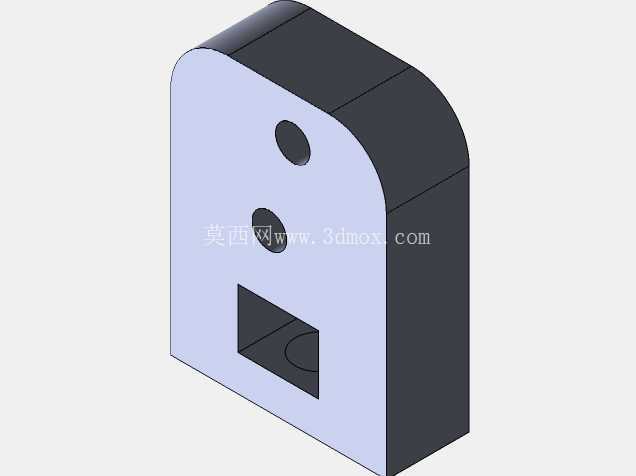

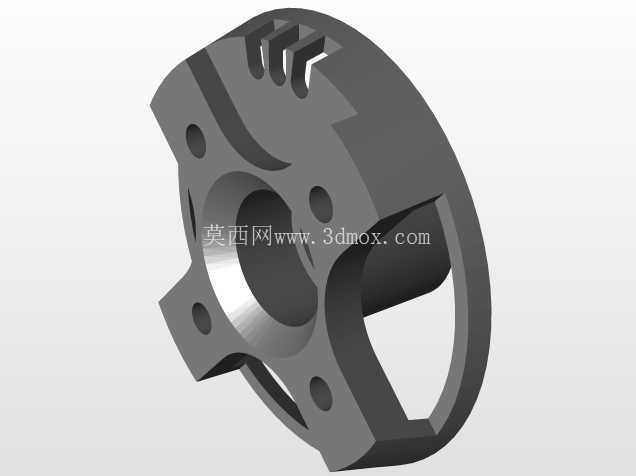

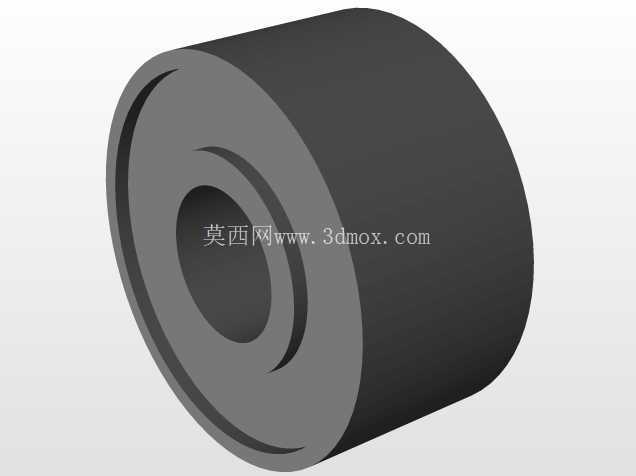

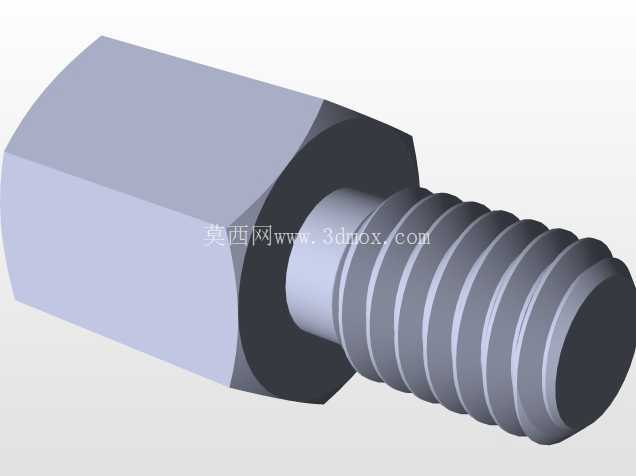

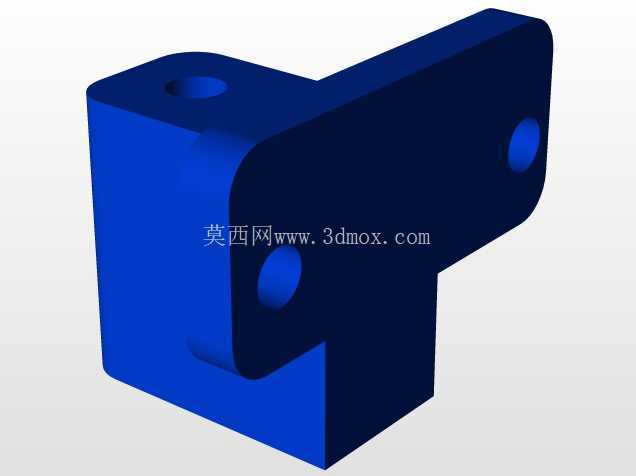

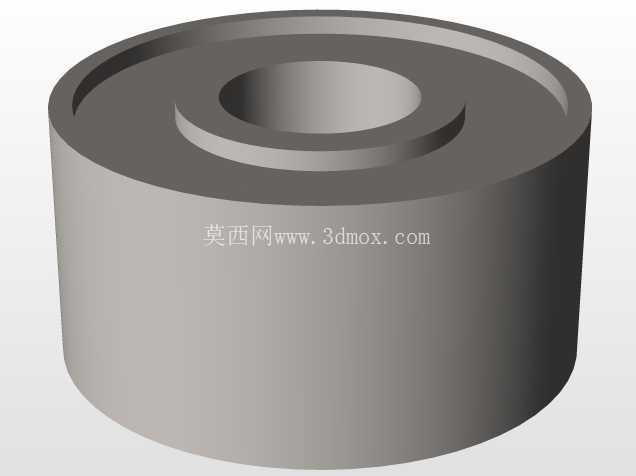

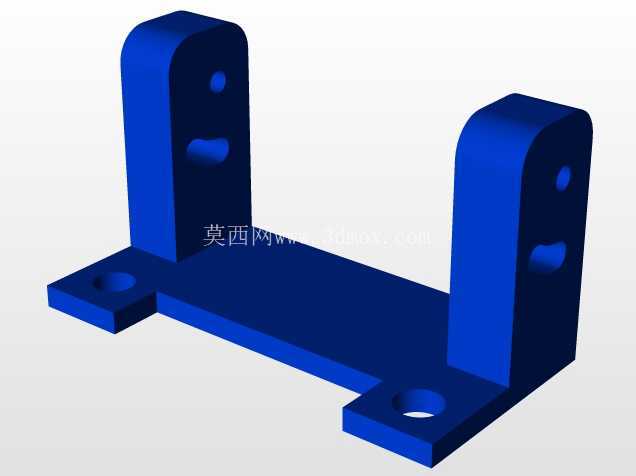

　　支架与机架的连接采用双孔位定位设计，两个安装孔的中心距为18mm，适配市面上主流210mm竞速机架的前端安装孔位，孔位内嵌2mm厚度的铝合金衬套，避免螺丝锁紧时塑料结构出现应力开裂，衬套与支架本体采用注塑嵌合工艺，连接强度远高于后期粘接的衬套结构。支架侧面预留1.5mm宽度的走线槽，相机的视频传输线、供电线可顺着走线槽引入机架内部的飞控安装层，避免线材外露在飞行过程中被螺旋桨气流吹动产生晃动，或者在穿障时被异物勾挂导致线材扯断。

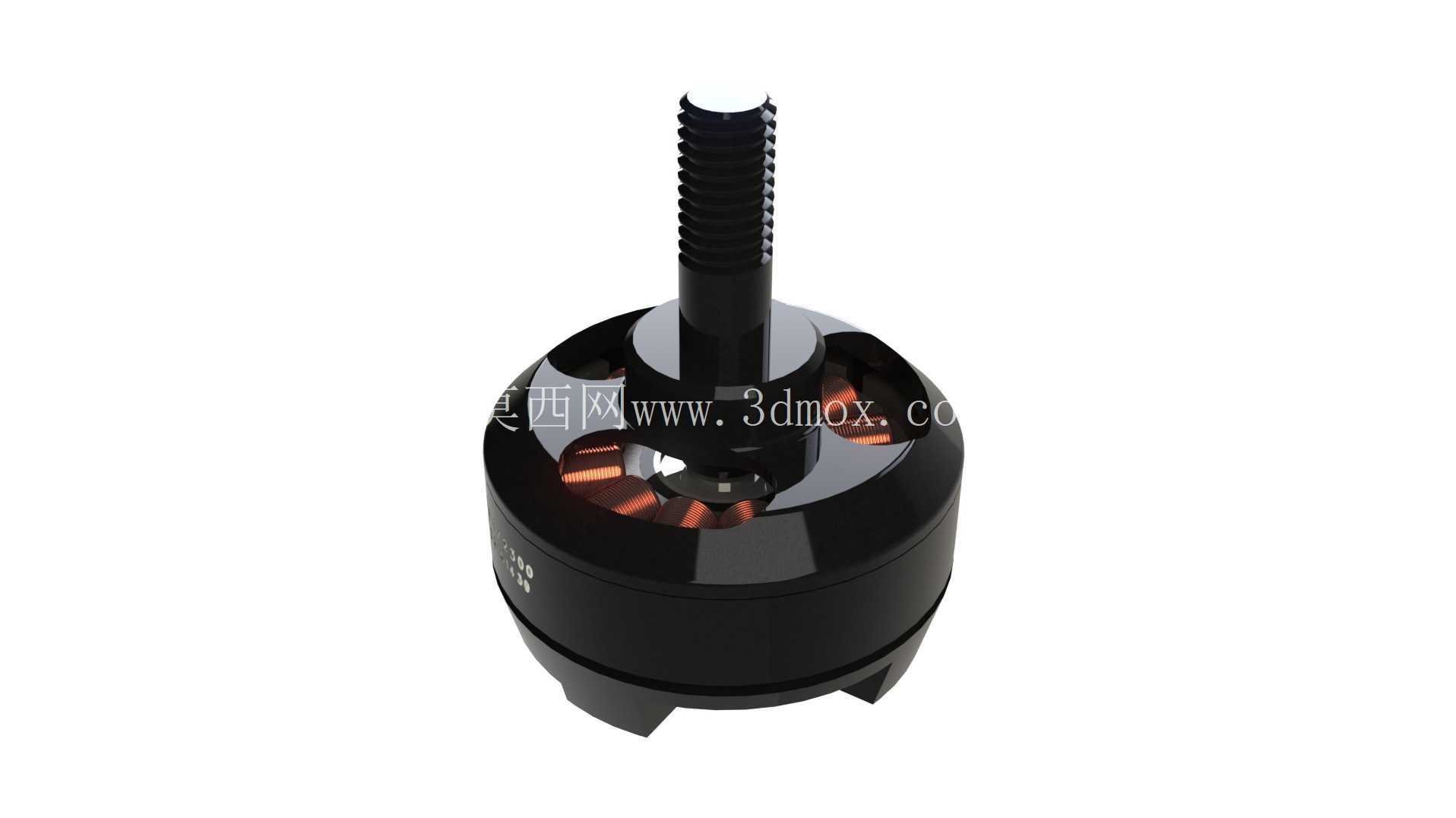

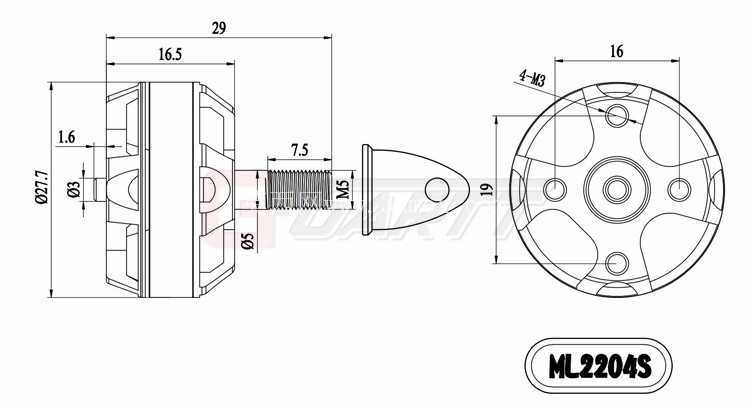

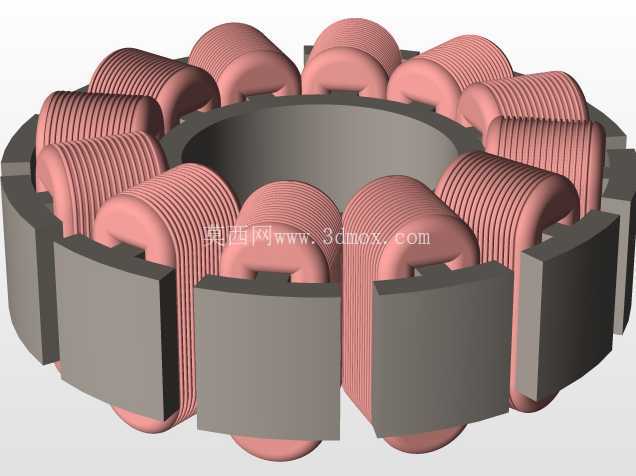

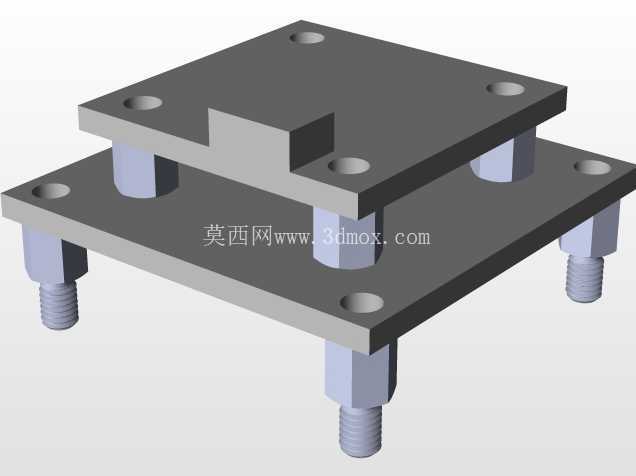

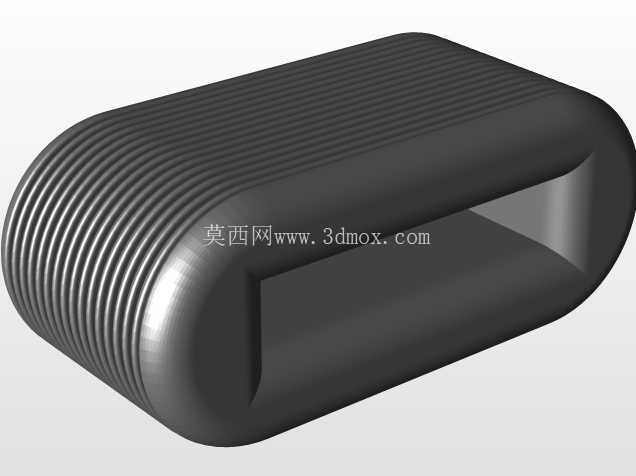

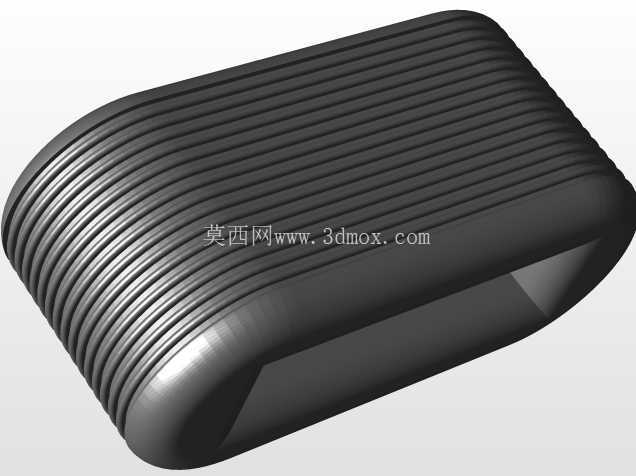

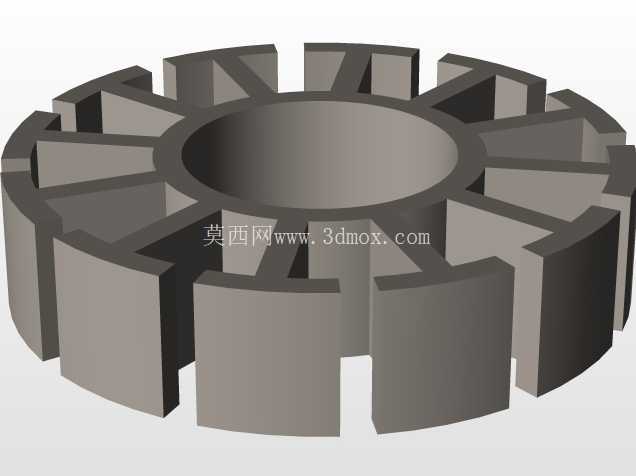

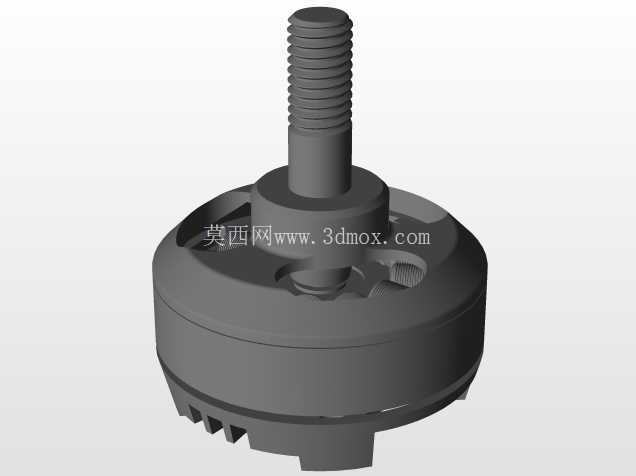

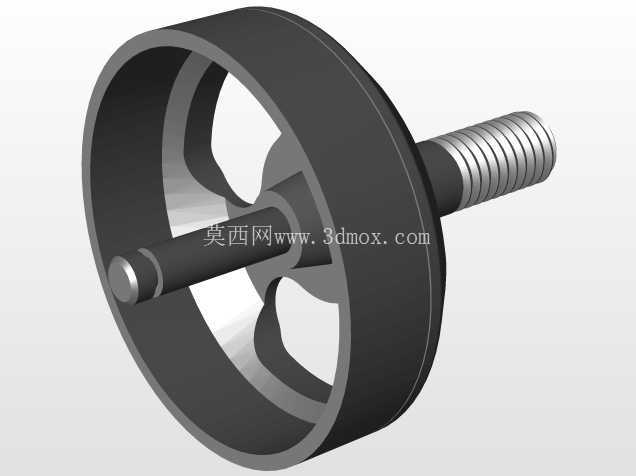

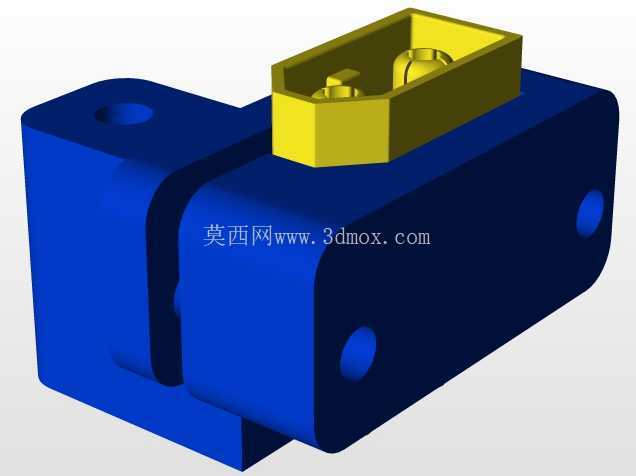

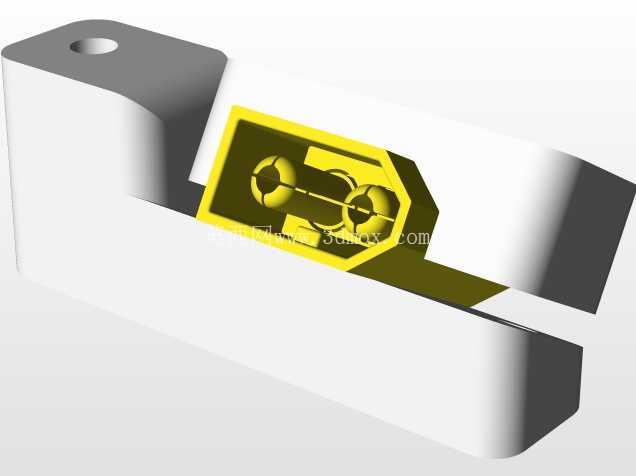

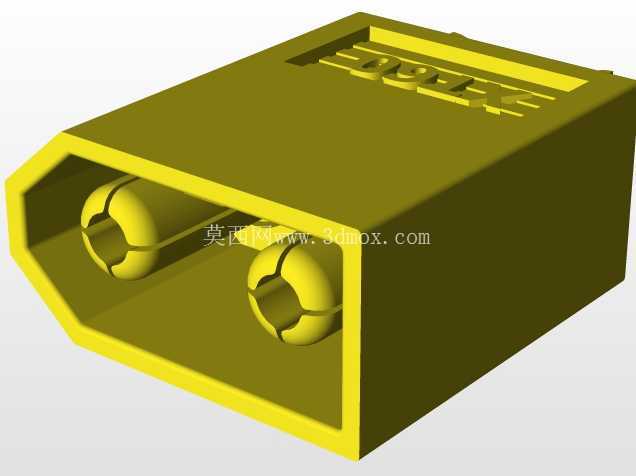

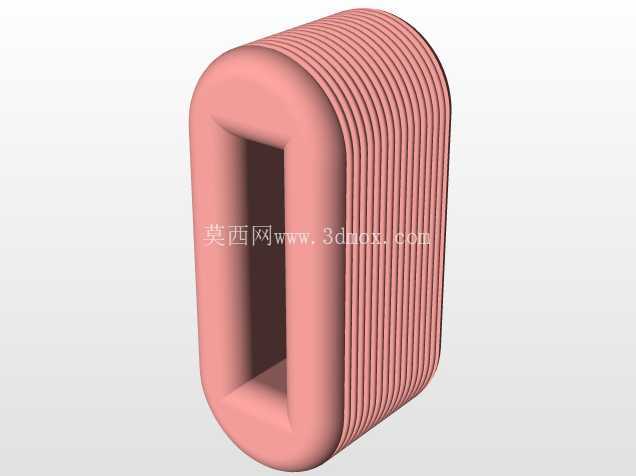

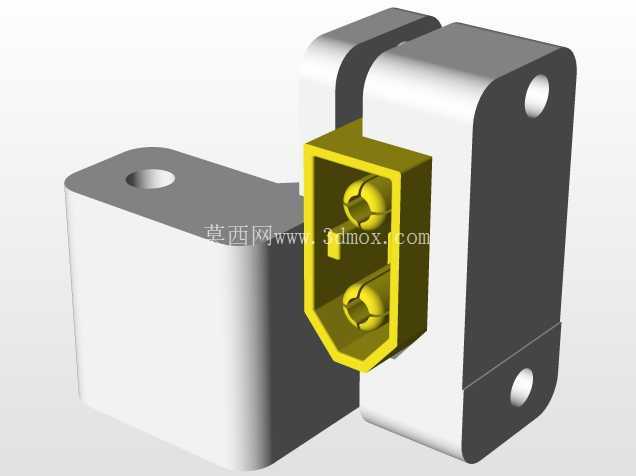

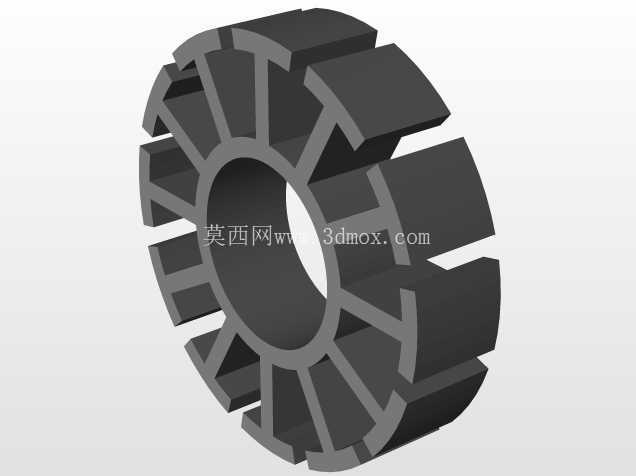

　　结构设计阶段同步匹配了常用的210mm机型配套组件的安装兼容性，适配2204级2300kV无刷电机的安装孔位布局，不会与电机座的安装螺丝产生空间干涉；飞控安装层预留了3mm的间隙，兼容Piko BLX系列微型飞控与分电板的叠层安装，不会因为支架的安装挤压飞控的接线端口；电调安装位的走线空间不受支架遮挡，20A级别电调的信号线与电源线可顺畅连接到分电板对应端口；电池安装位的绑带穿孔位置与支架后端保持5mm的安全距离，避免绑带反复摩擦支架结构导致磨损断裂。

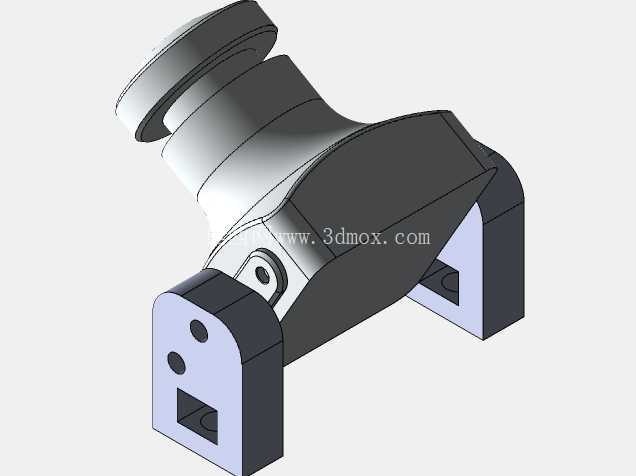

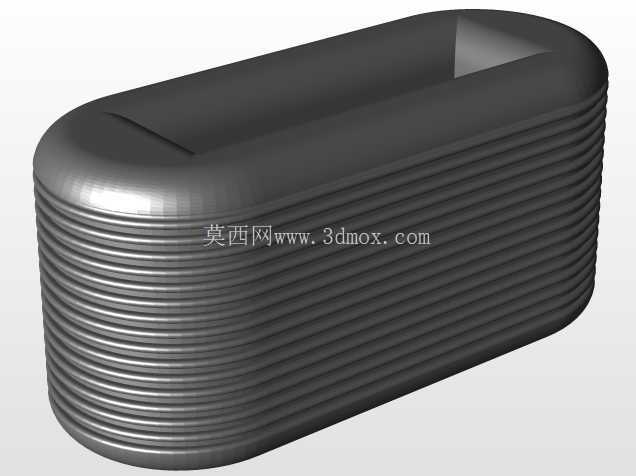

　　相机的安装角度支持0到30度的俯仰调节，调节结构采用侧面M2螺丝锁紧，锁紧后可保证飞行过程中角度不发生偏移，适配不同飞手的飞行习惯——新手飞手可采用较小的俯仰角度，保证飞行时前方视野足够宽阔，便于判断飞行姿态；竞速飞手可调大俯仰角度，匹配高速飞行时的前视视角需求，避免大油门前进时视角过度偏向地面。支架的整体重量控制在8.2g，不会给210mm轴距的机型带来过多的额外负载，搭配1600mAh 3S锂电池时，不会明显影响整机的重心分布，保证飞行时的姿态响应速度与原有机架保持一致。

　　结构的壁厚设计遵循等强度原则，受力较大的安装连接位壁厚设置为2mm，非受力的防护侧壁壁厚设置为1mm，既保证碰撞时的结构强度，又尽可能控制整体重量，所有边角位置都做了R1.5的圆角处理，避免尖锐边角在炸机时切割线材或者划伤电池外皮，同时减少飞行过程中的风阻，在高速飞行时不会因为支架的突兀结构产生额外的紊流影响飞行稳定性。
