RunCam微鹰FPV航拍相机结构设计

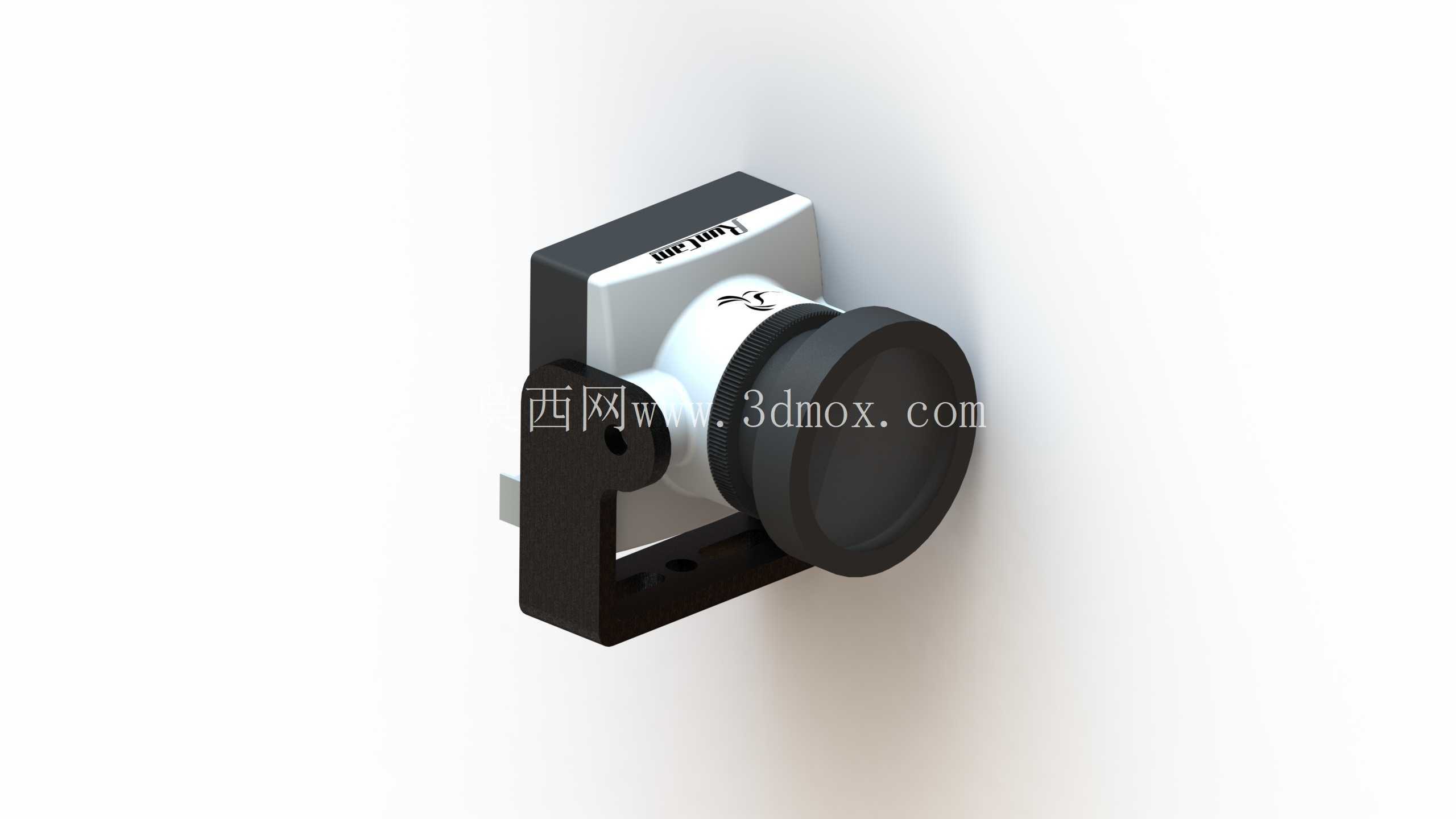

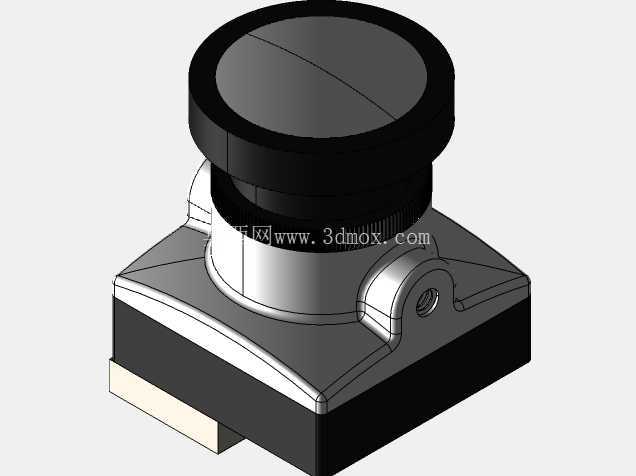

　　这款FPV相机的结构设计完全围绕穿越机、小型无人机的航拍作业需求展开，在实际飞行场景中，这类相机需要承受飞行过程中的高频振动、瞬时冲击，同时还要保证镜头视角稳定，不会因为机架共振出现画面虚焦、果冻效应。从结构组成来看，整个组件分为镜头模组、主体壳体、安装支架三个核心部分，镜头部分采用了突出式的圆筒设计，前端预留了滤镜安装的螺纹接口，方便使用者根据不同的光线环境加装ND镜、UV镜，不需要额外打磨或者改装壳体就能直接适配市面上的通用航拍滤镜。主体壳体的侧面做了防滑纹理处理，在装机调试的时候，手指捏持调整角度不会打滑，壳体上的标识区域做了下沉式的凹槽设计，贴花嵌入凹槽内不会因为飞行中的气流冲刷、剐蹭出现起边脱落的问题。

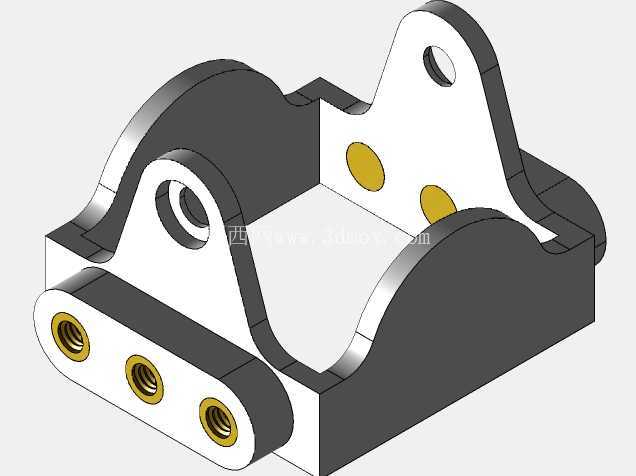

　　安装支架部分做了两种配置的结构设计，金属安装支架采用了折弯式的L型结构，支架上的安装孔做了沉头处理，螺丝锁紧之后不会突出支架表面，避免和机架上的其他电子元件出现干涉，适合安装在竞速类穿越机上，能够承受大机动动作下的冲击力，不会出现支架断裂、相机移位的问题；塑料安装支架则做了轻量化的镂空设计，在保证结构强度的前提下尽可能降低自重，适合安装在轻量化的花飞机型、小型航拍无人机上，减少整机的负载重量，提升续航时间。在设计思路上，整个相机的重心做了后置处理，镜头虽然向前突出，但内部的PCB板、接口部分都靠后布置，安装之后整个组件的重心落在安装支架的固定孔位范围内，飞行过程中不会因为重心靠前导致支架受力不均，长时间飞行后出现支架变形的问题。

　　镜头的俯仰调整结构做了阻尼式的转轴设计，调整角度的时候有清晰的段落感，调整到需要的角度之后不需要额外打胶固定，普通的飞行振动不会让镜头角度发生偏移，转轴的阻尼力度经过调校，既不会太松导致角度跑位，也不会太紧导致调整的时候需要用很大力气掰动，损坏镜头模组。从安装边界来看，整个相机的主体宽度控制在20mm以内，能够适配市面上绝大多数标准的20mm孔距的穿越机机架，安装支架的固定孔位做了长圆孔设计，允许前后微调5mm的安装位置，方便使用者根据机架的布局调整相机位置，避开图传天线、飞控接线等部件。镜头的视场角边缘不会被支架遮挡，支架的上沿和下沿都做了下沉处理，即使使用最大视场角的镜头，画面边缘也不会出现支架的黑边，不需要后期裁剪画面。

　　在细节结构上，相机的尾部出线位置做了圆角的护线结构，线材从壳体引出的位置没有尖锐的棱角，飞行过程中反复弯折线材也不会被壳体边缘割破绝缘层，出线口的位置预留了热缩管固定的槽位，线材固定之后不会因为拉扯导致内部焊点脱开。壳体的拼接处做了卡扣定位结构，组装的时候不需要额外的治具就能对准上下壳体的螺丝孔位，提升组装效率，壳体的接缝处做了0.1mm的止口设计，拼接之后缝隙均匀，不会出现错位、缝隙大小不一的问题，日常使用中灰尘、水汽也不容易从接缝处进入壳体内部，提升设备在复杂户外环境下的可靠性。金属支架的表面做了阳极氧化处理，既能够提升表面的耐磨性能，安装的时候和碳纤维机架接触也不会出现电化学腐蚀的问题，长时间使用也不会出现锈迹污染机架。塑料支架选用的是加纤尼龙材质，有一定的韧性，炸机的时候能够通过轻微的形变吸收冲击力，不会像硬脆材质一样直接碎裂，能够对相机主体起到一定的保护作用。整个结构的装配公差控制在0.05mm以内，镜头和壳体的配合处没有旷量，不会因为振动导致镜头光轴偏移，保证成像的稳定性。
