多旋翼无人机Pixhawk2飞控载板结构

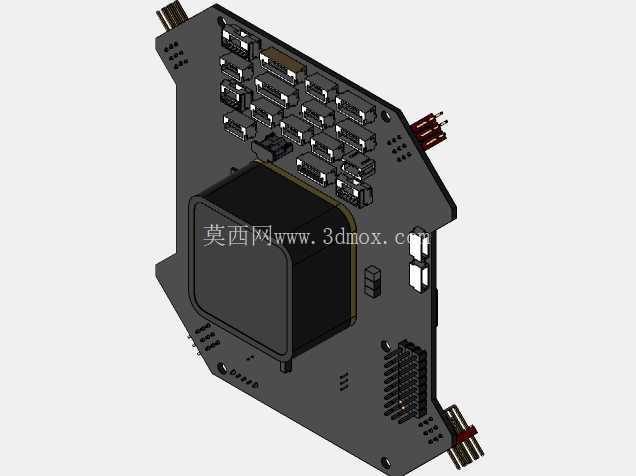

　　多旋翼无人机的飞控载板处在整机航电系统的核心位置，既要承接飞控核心模块的固定与信号转接，也要把电调、GPS、数传、遥控接收、电源模块以及各类外设的接线关系集中梳理，避免机舱内线束散乱带来的维护困难。该载板采用异形轮廓设计，板边并非规则矩形，而是按照多旋翼机架中心舱的堆叠空间进行收边，边角处预留避让区域，能够适配碳纤中心板、减震柱和上层护板的安装关系。

　　从实际装机角度看，载板四周布置了多组接口位，接口朝向沿板边分散展开，装配时线束可以沿最近方向引出，减少交叉走线。板面上较大的方形区域用于安装飞控核心模块，模块周边设置限位与固定结构，保证核心惯性测量单元处于相对稳定的安装基准上。对于振动敏感的飞控系统，载板上的固定孔位、支撑高度和周边避让空间都需要与减震方案协同考虑，不能让外壳、线束或相邻模块压迫减震运动范围。

　　载板边缘可见多排针座与连接器，不同位置对应电源、通信、信号输入输出等功能。设计时将高频插拔接口布置在外侧，可提高现场调试效率；将相对固定的内部连接靠近核心模块，可缩短信号路径。板上还保留了细小孔位、槽口和局部加强结构，这些特征不仅服务于螺钉固定，也兼顾线束绑扎、壳体定位和生产装配时的方向识别。

　　外形边界方面，该结构不是孤立电路板建模，而是把连接器、针脚、核心模块和板载元件一起纳入三维空间校核。载板一侧突出的接口需要与机身侧板或护罩开口对齐，底部散热与垫高区域不能与机架横梁干涉，顶部模块高度还要给GPS支架、电池垫或上层设备留出余量。工程建模时需重点检查最小装配间隙，尤其是插头完全插入后的末端尺寸、线束折弯半径以及维修拆卸时手指或工具的操作空间。

　　在无人机应用场景中，这类载板常用于航拍、巡检、测绘和实验型多旋翼平台。结构设计的重点不在于复杂曲面，而在于密集电子元件之间的空间秩序：接口排布要服务于装机流程，板形要服从机舱边界，固定点要兼顾刚性与减震，模块高度要控制整机重心。通过三维结构预览，可以在加工或打样前发现接口朝向错误、孔位与壳体冲突、连接器插拔空间不足等问题，从而减少样机反复修改。
